Центробежный насос Atmos GIGA-N series

для горячей водыдля питьевой водыдля водно-гликольной жидкости

Краткое описание
Atmos GIGA‑N — одноступенчатый низконапорный центробежный насос с торцовым (end‑suction) всасыванием, рассчитанный на непрерывную эксплуатацию в промышленности и системах отопления/охлаждения. Рабочая температура жидкости: от ‑20 °C до +140 °C. Широкий выбор электродвигателей и материалов, коррозионно‑стойкие покрытия и необслуживаемые подшипники обеспечивают длительный срок службы. Сменная муфта (spacer coupling) позволяет быстро заменить торцевое уплотнение. Управление скоростью — через Wilo‑EFC; опционально — мониторинг температуры и вибрации подшипников. Wilo предоставляет ввод в эксплуатацию, обслуживание и пакет WiloCare для удалённого мониторинга.

Основные преимущества

• Повышенный общий КПД за счёт улучшенной гидравлики и применения двигателей IE3/IE4
• Выпуски, пригодные для подачи питьевой воды (соответствие ACS, UBA) — катофорезное покрытие недоступно для вариантов для питьевой воды
• Катофорезное покрытие литых деталей для коррозионной стойкости (не для всех питьевых вариантов)
• Универсальность применения благодаря нормализованным габаритам, различным вариантам двигателей и рабочим колёсам из чугуна, бронзы или нержавеющей стали
• Конструкция Back‑Pull‑Out и сменная муфта для простого обслуживания и быстрой замены торцевого уплотнения
• Оптимизированное рабочее колесо для снижения напряжений от давления и повышения надёжности

Сферы применения

• Перекачка воды систем отопления (по VDI 2035), холодной воды и водогликолевых смесей без абразивных примесей
• Ирригация, инженерное оборудование зданий (ОВК), общая промышленность, электростанции и пр.
• Подача питьевой воды — в соответствующих вариантах исполнения

Оснащение / Функция

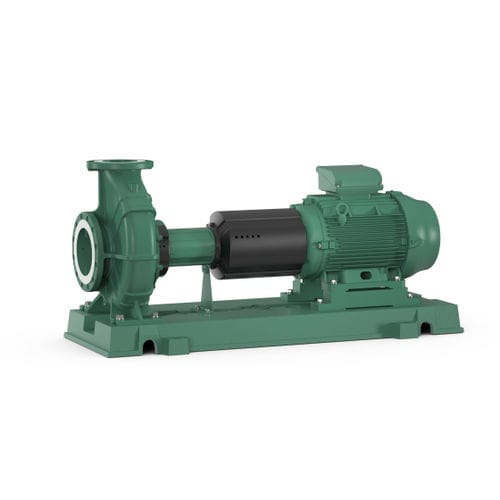

Одноступенчатый низконапорный центробежный насос в блок‑исполнении с муфтой, кожухом муфты, электродвигателем (в зависимости от комплектации) и опорной рамой. Торцевое уплотнение установлено в стандартной комплектации.

Примеры типоразмеров (таблица)
Примеры (сокращённо):
Atmos GIGA‑N 32/125‑0,25/4 | 4 полюса | IE3 | DN50 / DN32 | With spacer | 0,25 kW | 93 kg | Арт. 6086289
Atmos GIGA‑N 32/125‑0,25/4‑P5 | 4 полюса | IE3 | DN50 / DN32 | Without spacer | 0,25 kW | 93 kg | Арт. 6086697
Atmos GIGA‑N 32/125‑1,1/2 | 2 полюса | IE3 | DN50 / DN32 | With spacer | 1,10 kW | 101 kg | Арт. 6086292
(В линейке представлены многие другие варианты по DN, диаметрам рабочего колеса, мощностям и исполнению с/без сменной муфты.)

Особенности изделия

• Габариты согласно EN‑733
• Варианты рабочего колеса: EN‑GJL‑200 (стандарт), бронза или нержавеющая сталь по запросу
• Варианты двигателей: IE3 / IE4
• Стандартная муфта: сменная муфта (spacer coupling, Back‑Pull‑Out) — вариант …‑P5 = без сменной муфты

Конструкция / Ключ типа
Одноступенчатый низконапорный центробежный насос с осевым всасыванием, установленный на опорной раме. Пример: Atmos GIGA‑N 40/200‑11/2 → 40 = DN напорного фланца, 200 = номинальный диаметр рабочего колеса [мм], 11 = P2 [кВт], 2 = число полюсов.

Технические данные (кратко)

• Диапазон температур: ‑20 °C … +140 °C
• Макс. рабочее давление: 16 бар
• Номинальные диаметры: DN 32 … DN 150
• Питание (пример): 3~ 400 V, 50 Hz (другие напряжения/частоты по запросу)
• Степень защиты: IP55

Материалы

• Корпус насоса и фонарь: EN‑GJL‑250 (стандарт)
• Рабочее колесо: EN‑GJL‑200 стандарт; бронза или нержавеющая сталь по запросу
• Вал: 1.4021
• Торцевое уплотнение: AQEGG (другие уплотнения по запросу)
