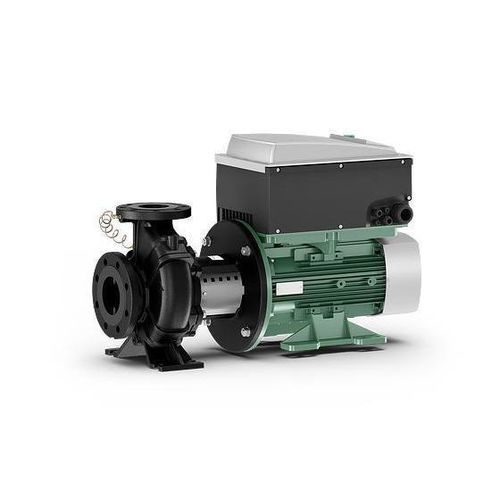

Центробежный насос Stratos GIGA B series

для охлаждающей водыдля водно-гликольной жидкостис ручным приводом

Краткое описание
Wilo-Stratos GIGA B — высокоэффективный блочный насос для применения в системах отопления, кондиционирования и охлаждения в зданиях, предназначенный для перекачивания больших объемов воды при высоком напоре.

Ключевые преимущества

• Инновационный высокоэффективный насос для наивысшего общего КПД с основными размерами согласно EN 733
• Высокоэффективный электронно-коммутируемый двигатель с классом энергоэффективности IE5 согласно IEC 60034-30-2
• Простая установка насоса благодаря встроенным лапам насоса и опциональным опорным блокам
• Опциональные интерфейсы для обмена данными по шине посредством штекерных IF-модулей

Тип
Высокоэффективный блочный насос с электродвигателем IE5 и электронной регулировкой мощности с сухим ротором. Исполнение: одноступенчатый низконапорный центробежный консольный насос с фланцевым соединением и торцевым уплотнением.

Применение
Перекачивание воды систем отопления (согласно VDI 2035), холодной воды и водогликолевой смеси без абразивных веществ в системах отопления, кондиционирования и охлаждения.

Оснащение / функции

• Режимы работы
  • Δp-c для постоянного перепада давления
  • Δp-v для переменного перепада давления
  • PID-Control
  • Режим управления (n = постоянный)
• Панель управления: зеленая кнопка и дисплей
• Ручное управление: настройка значения напора, настройка частоты вращения (ручное переключение), настройка режимов работы, ВКЛ./ВЫКЛ. насоса, конфигурация рабочих параметров, квитирование ошибок
• Внешнее управление: управляющие входы (приоритетное отключение, внешняя смена работы насосов для сдвоенных насосов), аналоговые входы (0–10 В, 2–10 В, 0–20 мА, 4–20 мА) для режима DDC и для сигнала фактического значения датчика давления
• Сигнализация и индикация: общая сигнализация неисправности (SSM), общая сигнализация рабочего состояния (SBM)
• Обмен данными: инфракрасный интерфейс для беспроводного обмена данными с IR‑монитором/IR‑модулем; гнездо для Wilo IF‑модулей (Modbus, BACnet, CAN, PLR, LON) для подключения к системам автоматизации здания
• Функции защиты: полная защита электродвигателя со встроенной электронной системой отключения; блокировка доступа
• Система управления сдвоенными насосами: режимы «основной/резервный» (автоматическое переключение при неисправности), основный/резервный с ротацией через 24 ч, параллельная работа двух насосов

Расшифровка наименования
Пример: Wilo-Stratos GIGA B 40/5-64/15-xx

Stratos GIGA — Высокоэффективный насос
B — Блочная конструкция
40 — Номинальный диаметр DN фланцевого подсоединения (для Stratos GIGA B: напорная сторона) [мм]
5-64 — минимальный/максимальный устанавливаемый напор [м]
15 — Номинальная мощность электродвигателя P2 в [кВт]
-xx — Вариант (например, R1 – исполнение без дифференциального датчика давления)

Материалы

• Корпус насоса и фонарь: EN-GJL-250
• Рабочее колесо: EN-GJL-200 (специальные исполнения: бронза CuSn10 или нержавеющая сталь 1.4408 в зависимости от типа)
• Вал: 1.4122 или 1.4057
• Торцевое уплотнение: AQEGG; другие торцевые уплотнения по запросу

Комплект поставки

• Насос
• Инструкция по монтажу и эксплуатации

Опции

• …-L1: рабочее колесо из бронзы (опция)
• …-L4: рабочее колесо из нержавеющей стали (опция)
• …-R1: без дифференциального датчика давления
• …-S1: специальные торцевые уплотнения

Принадлежности

• Консоль с крепежным материалом для монтажа на фундаменте
• Монтажное приспособление для торцевого уплотнения
• IR‑модуль
• IF‑модули (PLR, LON, BACnet, Modbus, CAN)
• Системы регулирования VR‑HVAC, CCe‑HVAC, SCe‑HVAC
• Дифференциальный датчик давления (DDG)

Технические характеристики

• Температура перекачиваемой жидкости: от -20 °C до +140 °C
• Торцевое уплотнение предназначено для Tmax = +140 °C. Для водогликолевых смесей: до +40 °C допускается 20–40 % объемной доли; при доле гликоля >40 до макс. 50 % и при температуре >+40 до макс. +120 °C или для других жидкостей требуется альтернативное торцевое уплотнение
• Подключение к сети: 3~ 440 V ±10 %, 50/60 Hz; 3~ 400 V ±10 %, 50/60 Hz; 3~380 V -5 %/+10 %, 50/60 Hz
• Электромагнитная совместимость: соответствие EN 61800-3 (помехи жилой и промышленной зон)
• Класс защиты: IP55
• Макс. рабочее давление: 16 бар до +120 °C, 13 бар до +140 °C
