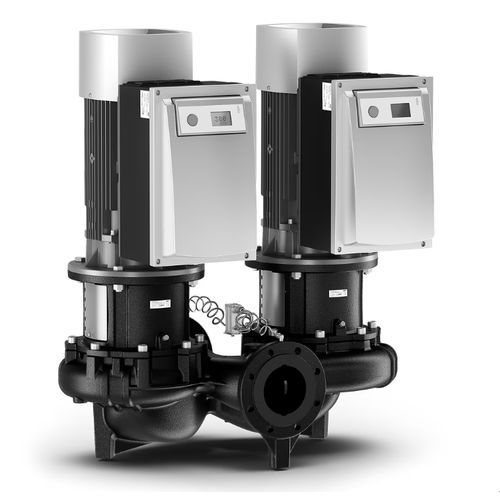

Центробежный насос Stratos GIGA-D series

для охлаждающей водыдля водно-гликольной жидкостибесщеточный DC двигатель

Краткое описание

• Инновационный высокоэффективный насос для наивысшего общего КПД.
• Высокоэффективный электронно-коммутируемый двигатель с классом энергоэффективности IE5 согласно IEC 60034-30-2.
• Максимально возможная надежность эксплуатации благодаря резервному насосу (исполнение со сдвоенным насосом).
• Опциональные интерфейсы для подсоединения к автоматизированной системе управления зданием посредством гнезда для IF-модулей (Modbus, BACnet, CAN, PLR, LON) и инфракрасного интерфейса для беспроводного обмена данными с IR-монитором/IR-модулем.

Применение

• Перекачивание воды систем отопления (согласно VDI 2035), холодной воды и водогликолевой смеси без абразивных веществ.
• Системы отопления, кондиционирования и охлаждения в зданиях, где требуется перемещение больших объемов воды при высоком напоре.

Основные режимы работы и функции

• Δp-c для постоянного перепада давления.
• Δp-v для переменного перепада давления.
• PID-Control.
• Режим управления (n = постоянный).
• Панель управления: зеленая кнопка и дисплей.
• Ручное управление: настройка значения напора, настройка частоты вращения (ручное переключение), выбор режимов работы, ВКЛ./ВЫКЛ. насоса, конфигурация рабочих параметров, квитирование ошибок.
• Внешнее управление: вход «Выкл. по приоритету», вход «Внешняя смена работы насосов» (для сдвоенных насосов), аналоговые входы 0–10 V, 2–10 V, 0–20 mA, 4–20 mA для режима DDC и для фактического значения датчика давления.
• Сигнализация и индикация: обобщенная сигнализация неисправности (SSM), обобщенная сигнализация рабочего состояния (SBM).
• Защита: полная защита электродвигателя со встроенной электронной системой отключения, блокировка доступа.

Управление сдвоенными насосами

• Режим «основной/резервный» с автоматическим переключением при неисправности.
• Основной/резервный режим с почасовой сменой насосов (смена через 24 часа).
• Параллельная работа двух насосов.
• Совместная работа двух насосов (включение второго при пиковой нагрузке с оптимизацией по КПД).

Варианты изделий (таблица)
Обозначение изделия | MEI | IE | Номинальный диаметр фланца | Торцевое уплотнение | Монтажная длина L0 | Номинальная мощность P2 (кВт) | Фаза | Артикульный номер | Группа GRD | Фланцевые заглушки
Stratos GIGA-D 40/1-25/1,6 | 0,7 | IE5 | DN 40 | AQ1EGG | 280 мм | 1,6 кВт | 3 | 2170226 | 11 | I
Stratos GIGA-D 40/1-25/1,6-R1 | 0,7 | IE5 | DN 40 | AQ1EGG | 280 мм | 1,6 кВт | 3 | 2170282 | 11 | I
Stratos GIGA-D 40/1-25/1,6-R1-S1 | 0,7 | IE5 | DN 40 | Q1Q1X4GG | 280 мм | 1,6 кВт | 3 | 2170646 | 11 | I
Stratos GIGA-D 40/1-25/1,6-S1 | 0,7 | IE5 | DN 40 | Q1Q1X4GG | 280 мм | 1,6 кВт | 3 | 2170618 | 11 | I
Stratos GIGA-D 40/1-32/2,2 | 0,7 | IE5 | DN 40 | AQ1EGG | 280 мм | 2,2 кВт | 3 | 2170225 | 11 | I
Stratos GIGA-D 40/1-32/2,2-R1 | 0,7 | IE5 | DN 40 | AQ1EGG | 280 мм | 2,2 кВт | 3 | 2170281 | 11 | I
Stratos GIGA-D 40/1-32/2,2-R1-S1 | 0,7 | IE5 | DN 40 | Q1Q1X4GG | 280 мм | 2,2 кВт | 3 | 2170645 | 11 | I
Stratos GIGA-D 40/1-32/2,2-S1 | 0,7 | IE5 | DN 40 | Q1Q1X4GG | 280 мм | 2,2 кВт | 3 | 2170617 | 11 | I
Stratos GIGA-D 40/1-39/3,0 | 0,7 | IE5 | DN 40 | AQ1EGG | 280 мм | 3,1 кВт | 3 | 2170224 | 11 | I
Stratos GIGA-D 40/1-39/3,0-R1 | 0,7 | IE5 | DN 40 | AQ1EGG | 280 мм | 3,1 кВт | 3 | 2170280 | 11 | I
Stratos GIGA-D 40/1-39/3,0-R1-S1 | 0,7 | IE5 | DN 40 | Q1Q1X4GG | 280 мм | 3,1 кВт | 3 | 2170644 | 11 | I
Stratos GIGA-D 40/1-39/3,0-S1 | 0,7 | IE5 | DN 40 | Q1Q1X4GG | 280 мм | 3,1 кВт | 3 | 2170616 | 11 | I
... (см. полный перечень моделей и вариантов в спецификациях изделия на странице продукта)

Документы (примеры доступных инструкций, буклетов и сертификаций)

• Инструкция по монтажу и эксплуатации: Wilo-Stratos GIGA, Wilo-Stratos GIGA-D, Wilo Stratos GIGA B (PDF, мультиязычная).
• Инструкции и руководства для других вариантов серии (мультиязычные PDF-файлы).
• Сертификационные буклеты, документы UKCA, регламент REACH и пр. (PDF).

Материалы

• Корпус насоса и фонарь: EN-GJL-250.
• Рабочее колесо: EN-GJL-200; специальные исполнения: бронза CuSn 10 (по типу), нержавеющая сталь 1.4408 (по типу).
• Вал: 1.4122 или 1.4057.
• Торцевое уплотнение: AQEGG; другие по запросу.

Комплект поставки

• Насос.
• Инструкция по монтажу и эксплуатации.

Опции

• Вариант …-L1 с рабочим колесом из бронзы.
• Вариант …-L4 с рабочим колесом из нержавеющей стали.
• Вариант …-R1 без дифференциального датчика давления.
• Вариант …-S1 со специальными торцевыми уплотнениями.

Принадлежности

• Консоль с крепежным материалом для монтажа на фундаменте.
• Фланцевые заглушки для корпуса сдвоенного насоса.
• Монтажное приспособление для торцевого уплотнения.
• IR-модуль; IF-модули (PLR, LON, BACnet, Modbus, CAN).
• Системы регулирования VR-HVAC, CCe-HVAC, SCe-HVAC; дифференциальный датчик давления (DDG).

характеристики / спецификации технические

• Диапазон температур перекачиваемой жидкости: от -20 °C до +140 °C.
• Электроподключение: 3~480 В ±10 %, 50/60 Гц; 3~440 В ±10 %, 50/60 Гц; 3~400 В ±10 %, 50/60 Гц; 3~380 В -5 %/+10 %, 50/60 Гц (варианты по исполнению).
• Электромагнитная совместимость без дополнительных мер (соответствие EN 61800-3:2018 для жилых и промышленных зон).
• Класс защиты: IP55.
• Номинальные диаметры: DN 40 … DN 200.
• Макс. рабочее давление: 16 бар до +120 °C, 13 бар до +140 °C.
• Класс энергоэффективности электродвигателя: IE5.
