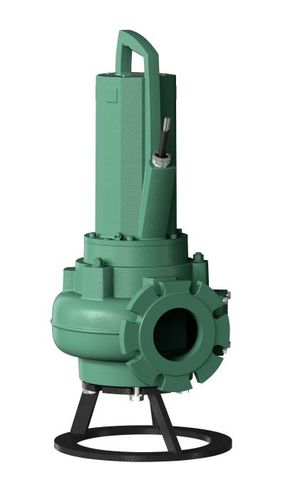

Вихревой насос Rexa PRO series

для сточных водэлектрическийпогружной

Краткие преимущества

• Высочайшая эффективность благодаря одноканальным рабочим колесам с оптимизацией по КПД
• Безопасность в эксплуатации благодаря незасоряющимся свободновихревым рабочим колесам
• Подтвержденная испытаниями безопасность: серийно со взрывозащищенным исполнением в соответствии с ATEX
• Опция: электродвигатели класса энергоэффективности IE3

ТипПолностью затапливаемый насос для отвода сточных вод, предназначенный для стационарной и переносной погружной установки, а также для стационарной полупогружной установки. Применим в длительном или повторно-кратковременном режиме работы.
Перекачиваемые жидкости

• Сточные воды с фекалиями
• Загрязненная вода (с небольшой долей песка и гравия)
• Иловые массы с максимальным содержанием сухого вещества до 8 % (в зависимости от выбранной гидравлики)

Оснащение / функции

• Взрывозащищенное исполнение согласно ATEX
• Контроль температуры обмотки (биметаллический датчик)
• Обнаружение утечек в камере электродвигателя (только для электродвигателя P 13)
• Кабель электропитания со свободными концами
• Однофазная модель с распределительным щитом с конденсатором

Расшифровка наименованияПример: Rexa PRO-V06-212A/21M015X540/O
Rexa — Погружной насос для отвода сточных вод
PRO — Серия
V = свободновихревое рабочее колесо; C = одноканальное рабочее колесо
06 — номинальный диаметр подсоединения к напорному патрубку (например, 05 = DN 50; 06 = DN 65/80; 08 = DN 80; 10 = DN 100)
21 — счетчик производительности
2 — номер характеристики
A — обозначение для исполнения материала и покрытия
2 — число полюсов
1 — класс эффективности электродвигателя (согласно IEC 60034-30): 1 = IE1, 3 = IE3
T/M — исполнение подключения к сети: M = однофазный, T = трёхфазный
015 — значение/10 = номинальная мощность электродвигателя P2, кВт (например, 015 = 1,5 кВт)
X — взрывозащищенное исполнение согласно ATEX
5 — частота тока: 50 Гц
40 — код номинального напряжения: 23 = 230 В, 40 = 400 В
O — кабель электропитания со свободными концами

Материалы

• Корпус электродвигателя: серый чугун (EN-GJL-250 / ASTM A48 Class 35/40B)
• Гидравлический корпус: серый чугун (EN-GJL-250)
• Рабочее колесо: серый чугун (EN-GJL-250)
• Статические уплотнения: NBR (нитрил)
• Уплотнение со стороны насоса: SiC/SiC
• Уплотнение со стороны электродвигателя: C/MgSiO4
• Конец вала: нержавеющая сталь 1.4021 (AISI 420)

Типы исполнения

• Однофазное исполнение: насос с свободновихревым или полуоткрытым одноканальным рабочим колесом; комплектуется съёмным кабелем с конденсаторной коробкой (пусковой/рабочий конденсаторы) и свободными концами кабеля; система контроля температуры обмотки и внутренний электрод измерения влажности; маслозаполненная камера уплотнений с двумя торцевыми уплотнениями; стандартно сертифицирован по взрывозащите.
• Трёхфазное исполнение: аналогично однофазному, но с трёхфазным электродвигателем; поставляется с съёмным кабелем со свободными концами; стандартно сертифицирован по взрывозащите.

Комплект поставки

• Насос
• Инструкция по монтажу и эксплуатации

Опции

• Электродвигатели IE3
• Контроль температуры обмотки датчиком PTC
• Обмотка электродвигателя классом нагревостойкости «H»
• Статические уплотнения из FKM (FPM)
• Покрытие Ceram C0 для корпуса и рабочего колеса (защита от коррозии)
• Специальные напряжения

Принадлежности

• Устройство погружного монтажа для установки в погруженном состоянии
• Опора насоса для мобильной установки
• Контроль уровня
• Внешний стержневой электрод для контроля герметичности в камере уплотнения
• Крепежные комплекты с анкерной стяжкой
• Монтажные принадлежности и цепи
• Приборы управления, реле и штекеры

характеристики / спецификации технические

• Подключение к сети: 1~230 В, 50 Гц или 3~400 В, 50 Гц
• Режим работы в погруженном состоянии: S1
• Режим работы в непогруженном состоянии (только для электродвигателя P 13): неравномерный режим S2 — 30 мин, повторно-кратковременный режим S3 — 25 %
• Класс защиты: IP68
• Класс нагревостойкости изоляции: F
• Температура перекачиваемой жидкости: 3…40 °C (37…104 °F)
• Кратковременно (3 мин) допускается до 60 °C (140 °F)
• Максимальная глубина погружения: 20 м (66 футов)
