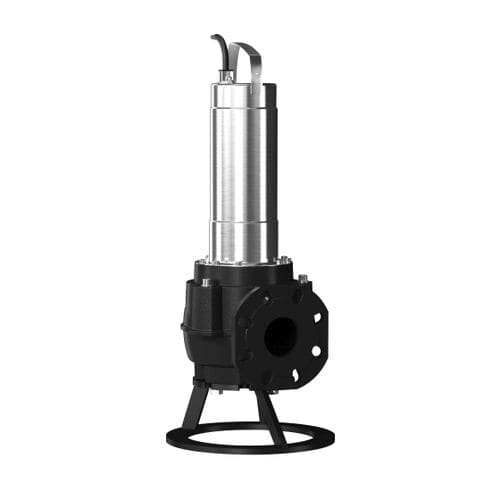

Вихревой насос Rexa FIT series

для водыс ручным приводомпогружной

Краткое описание
Погружной насос для стационарной и мобильной установки в погруженном состоянии, предназначен для перекачивания сточных вод в соответствии со стандартом EN 12050-1. Насосы серии Rexa FIT доступны в разных исполнениях подключения и оснащения, включая варианты со штекером, с поплавковым выключателем или со свободным концом кабеля.

Основные преимущества

• Готовность к подключению и немедленному применению (исполнения A и P).
• Простая эксплуатация благодаря установленному поплавковому выключателю (исполнение A).
• Гидравлическая часть с свободновихревым рабочим колесом с большим свободным проходом для эксплуатации без засорений.
• Камера уплотнений с опциональным внешним контролем.
• Небольшой вес.

Оснащение / функция

• Датчик контроля температуры обмотки электродвигателя с биметаллическим датчиком.
• Однофазный электродвигатель переменного тока с самостоятельно включающимся датчиком контроля температуры обмотки.
• Однофазный электродвигатель с интегрированным конденсатором.
• Разные исполнения:
  • Модель "P": со штекером.
  • Модель "A": с поплавковым выключателем и штекером.
  • Модель "O": со свободным концом кабеля.

Расшифровка наименования (пример)
Пример: Wilo-Rexa FIT-V06-212A/21T011-540/A
Rexa — Погружной насос для отвода сточных вод
FIT — Серия
V — Форма рабочего колеса: свободновихревое рабочее колесо
06 — Номинальный диаметр присоединения (пример: DN 65/80)
212 — Идентификационный номер гидравлической части
A — Исполнение гидравлики по материалам: стандартное исполнение
2 — Число полюсов
1 — Класс энергоэффективности IE (согласно IEC 60034-30)
T / M — Исполнение подключения к сети: M = однофазный (1~), T = трехфазный (3~)
011 — Значение/10 = номинальная мощность P в кВт
5 — Частота тока: 5 = 50 Гц / 6 = 60 Гц
40 — Обозначение напряжения электросети
Дополнительное электрооборудование: P = со штекером; A = со штекером и поплавковым выключателем; O = свободный конец кабеля

Комплект поставки

• Насос.
• Инструкция по монтажу и эксплуатации.

Принадлежности

• Кабель электропитания фиксированной длины: однофазный — макс. 30 м; трехфазный — макс. 50 м.
• Внешний стержневой электрод для контроля камеры уплотнений.
• Устройство погружного монтажа для установки в погруженном состоянии.
• Опора насоса для мобильной установки.
• Системы контроля уровня.
• Крепежные комплекты с анкерной стяжкой.
• Монтажные принадлежности и цепи.
• Приборы управления, реле и штекеры.

Материалы

• Гидравлический корпус: EN-GJL-250 (ASTM A48 Class 35/40B).
• Рабочее колесо: EN-GJL-250 (ASTM A48 Class 35/40B).
• Корпус электродвигателя: нержавеющая сталь 1.4301 (AISI 304).
• Вал: 1.4021 (AISI 420).
• Уплотнение со стороны электродвигателя: C/MgSiO.
• Уплотнение со стороны перекачиваемой жидкости: SiC/SiC.
• Статическое уплотнение: NBR (нитрил).

Примеры исполнений / варианты
Варианты обозначений и некоторые параметры (примерные записи из перечня модели):
Rexa FIT-V05-122A/21M011-523/A — DN 50, Pэ=1,1 кВт, поплавковый выключатель: да, штекер: CEE7/7, подключение: 1~230 V, 50 Hz, свободный проход 50 мм, артикул 6098148
Rexa FIT-V05-122A/21M011-523/P — DN 50, Pэ=1,1 кВт, IECEx Zone 2 (вариант), артикул 6098149
Rexa FIT-V05-124A/21M011-523/A — DN 50, Pэ=1,1 кВт, и т.д. (серия содержит множество типоразмеров и комбинаций исполнения с разными номиналами и артикулами).

Характеристики / спецификации технические

• Подключение к сети: 1~230 В, 50 Гц или 3~400 В, 50 Гц (в зависимости от исполнения).
• Режим работы в погруженном состоянии: S1 (непрерывный).
• Режим работы в непогруженном состоянии: S2-15 мин., S3 10%.
• Класс защиты: IP68.
• Класс нагревостойкости изоляции: F.
• Температура перекачиваемой жидкости: от 3 °C до 40 °C (37–104 °F).
• Максимальная температура перекачиваемой жидкости: 60 °C (140 °F) в течение 3 минут.
• Свободный проход гидравлической части: 50 мм, 65 мм, 80 мм или 100 мм — в зависимости от модели.
• Номинальные мощности электродвигателей (примерные для серии): 1,1 кВт; 1,5 кВт; 2,5 кВт; 3,5 кВт; 3,9 кВт и т.д. (варианты зависят от модели).
