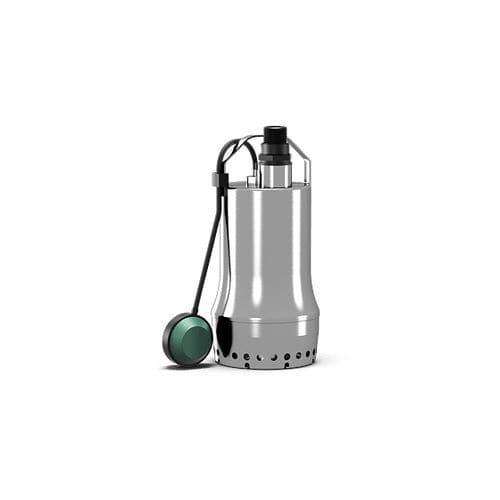

Центробежный насос Drain TS series

для сточных водэлектрическийпогружной

Краткие преимущества

• Удобный для пользователя — маленький вес, готовность к подключению (Plug & Pump)
• Прочный, ударостойкий корпус из нержавеющей стали — идеален для мобильного использования
• Надежность в эксплуатации — электродвигатель в корпусе из высококачественной стали с охлаждающим кожухом, торцевым уплотнением и камерой уплотнений

Тип
Погружной насос для стационарной и переносной установки в погруженном состоянии. Насос с установленным поплавковым выключателем для полностью автоматической эксплуатации.

Жидкости
Для перекачивания в бытовых помещениях следующих жидкостей:

• сточные воды без содержания фекалий
• загрязненная вода (с небольшим количеством песка и гравия)

Оснащение / функция

• Автоматический датчик контроля температуры обмотки электродвигателя
• Встроенный конденсатор
• Установленный поплавковый выключатель

Доступные изделия (образец таблицы)
Drain TS 32/9-A | Rp 1¼ | Свободный проход: 10 мм | P2: 0,3 кВт | Длина кабеля: 10 м | Подключение: 1~230 V, 50 Hz | Артикул: 6043943
Drain TS 32/12-A | Rp 1¼ | Свободный проход: 10 мм | P2: 0,6 кВт | Длина кабеля: 10 м | Подключение: 1~230 V, 50 Hz | Артикул: 6043945
Drain TSW 32/8-A | Rp 1¼ | Свободный проход: 10 мм | P2: 0,3 кВт | Длина кабеля: 10 м | Подключение: 1~230 V, 50 Hz | Артикул: 6045167
Drain TSW 32/11-A | Rp 1¼ | Свободный проход: 10 мм | P2: 0,6 кВт | Длина кабеля: 10 м | Подключение: 1~230 V, 50 Hz | Артикул: 6045166

Расшифровка наименования
Пример: Drain TSW 32/8-A/B 10M KA
TS = серия
W = исполнение: TS = без вихревой функции, TSW = с вихревой функцией
32 = номинальный диаметр подсоединения к напорному патрубку
8 = макс. напор (м) (в обозначении моделей указывается как часть наименования)
A = исполнение с поплавковым выключателем и штекером
B = номер версии
10M KA = длина кабеля электропитания (вариант обозначения)

Типы (описание Drain TS и Drain TSW)

• Drain TS — насос для отвода сточных вод с открытым многолопастным рабочим колесом и вертикальным резьбовым подсоединением. Корпус насоса и всасывающий фильтр из нержавеющей стали, рабочее колесо из композитного материала. 1~ электродвигатель (охлаждение кожухом) со встроенным рабочим конденсатором и автоматически выключающим датчиком контроля температуры обмотки электродвигателя. Заполненная маслом камера уплотнений с двойным уплотнением. Кабель электропитания с поплавковым выключателем и установленным штекером.
• Drain TSW — аналогично Drain TS, но со встроенным взмучивающим устройством (вихревая функция), обеспечивающим непрерывное завихрение в области всасывания насоса, предотвращающее оседание и отложение осаждающихся веществ.

Материалы

• Корпус насоса: 1.4301 (AISI 304)
• Рабочее колесо: PCL (композитный материал)
• Всасывающий фильтр: нержавеющая сталь
• Корпус электродвигателя: 1.4301 (AISI 304)
• Уплотнение — со стороны насоса: C/SiC (BQ1PFF); со стороны электродвигателя: NBR; статическое: NBR
• Конец вала: 1.4301 (AISI 304)

Комплект поставки

• Насос
• Обратный клапан, предварительно смонтированный
• Подсоединение шланга, входит в комплект
• Инструкция по монтажу и эксплуатации

Технические характеристики

• Подключение к сети: 1~230 В, 50 Гц
• Режим работы в погруженном состоянии: S1
• Режим работы в непогруженном состоянии: S3 25 %
• Класс защиты: IP68
• Класс нагревостойкости изоляции: F
• Температура перекачиваемой жидкости: 3…35 °C (37…95 °F)
• Макс. температура перекачиваемой жидкости, кратковременно на 3 минуты: 90 °C (194 °F)
