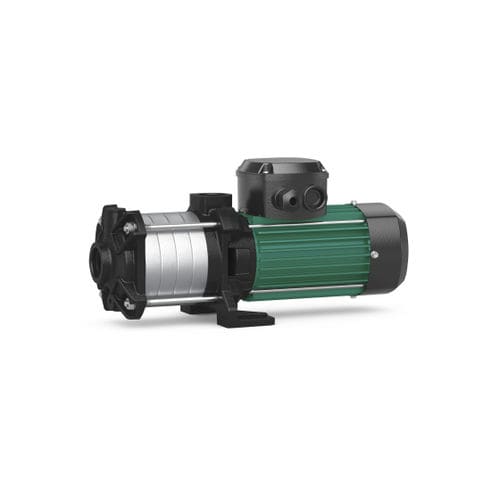

Центробежный насос Medana CH1-LC series

для водыэлектрическийсамозаполняющийся

Краткое описание
Wilo-Medana CH1-LC с прочным корпусом насоса и коррозионно-стойкими компонентами обеспечивает высокую надежность и широкую область применения с возможностью интеграции в более крупные системы при температуре перекачиваемой жидкости до 50 °C. Нормально всасывающий многоступенчатый насос развивает высокую гидравлическую мощность.

Преимущества

• Высокая эффективность благодаря высокой гидравлической мощности
• Высокая прочность и низкое шумообразование благодаря стационарному кольцу щелевого уплотнения и коррозионно-стойкому фонарю с катафорезным покрытием
• Подходит для использования при температуре окружающей жидкости до 50 °C и обеспечивает расширенную область применения с возможностью системной интеграции
• Соответствует требованиям сертификации UL

Рекомендуемые сервисные услуги

• Техническое обслуживание
• Ввод в эксплуатацию

Свойства изделия

• Компактная конструкция для лучшей интеграции в систему
• Катафорезное покрытие
• Усиленные опоры насоса с закрытыми отверстиями для вертикального крепления

Тип
Нормальновсасывающий горизонтальный многоступенчатый насос.

Применение

• Ирригация
• Промышленные процессы

Оснащение / функции

• Насос в блочном исполнении
• Резьбовое подсоединение
• Однофазный или трехфазный электродвигатель
• Однофазный электродвигатель со встроенным термическим реле электродвигателя

Расшифровка наименования
Пример: Wilo-MEDANA CH1-LC404-5/E/A/10T
MEDANA — обозначение изделия, поверхностный насос
CH — промышленный, горизонтальный
1 — уровень серии (1 = вход в рынок, 3 = стандарт, 5 = премиум)
LC — длинный вал – корпус насоса из серого чугуна
2 — номинальная подача [м³/ч] одинарного насоса
02 — количество ступеней одинарного насоса
5 — материал корпуса: GJL250
E — исполнение уплотнения EPDM
A — частота 50 Hz / однофазный / 230 V (варианты исполнения обозначают конфигурацию питания и напряжения)
10 — номинальное давление (бар)
T — резьбовые подсоединения
Технические характеристики

• Подключение к сети 1~230 В (±10 %), 50 Hz
• Подключение к сети 3~230–400 В (±10 %), 50 Hz; 265–460 В (±10 %), 60 Hz (в зависимости от исполнения)
• Температура перекачиваемой жидкости: от −20 до +90 °C
• Макс. рабочее давление: 10 бар
• Макс. входное давление: 6 бар
• Класс защиты: IP55
• Номинальные диаметры соединений: от Rp 1” до Rp 1 1/4”, в зависимости от исполнения

Материалы

• Рабочие колеса, секционные камеры и корпус насоса из нержавеющей стали (1.4301 / 1.4404) или корпус из EN-GJL-250 в исполнениях с длинным валом
• Вал из нержавеющей стали 1.4301 или 1.4404
• Уплотнение: EPDM (для исполнения E)
• Торцевое уплотнение: графит/карборунд (в зависимости от исполнения)
• Подшипники: карбид вольфрама / оксид алюминия (в зависимости от исполнения)

Комплект поставки

• Насос
• Инструкция по монтажу и эксплуатации

Варианты изделий (таблица — выбор изделий)
Результатов: [39]
Заголовок таблицы: Обозначение изделия | Объем расхода Q | Класс эффективности электродвигателя | Корпус насоса | Рабочее колесо | Напорный патрубок | Номинальная мощность P2 | Масса брутто прибл. m | Артикульный номер
MEDANA CH1-LC.202-5/E/A/10T | 2 м³/ч | IE2 | EN-GJL-250 | 1.4301 | Rp 1 | 0,37 кВт | 13,1 кг | 4233356
MEDANA CH1-LC.202-5/E/E/10T | 2 м³/ч | IE2 | EN-GJL-250 | 1.4301 | Rp 1 | 0,37 кВт | 13,2 кг | 4233357
MEDANA CH1-LC.203-5/E/A/10T | 2 м³/ч | IE2 | EN-GJL-250 | 1.4301 | Rp 1 | 0,37 кВт | 13,4 кг | 4233358
... (всего 39 вариантов; таблица на странице содержит полную номенклатуру изделий с артикулами и параметрами)
