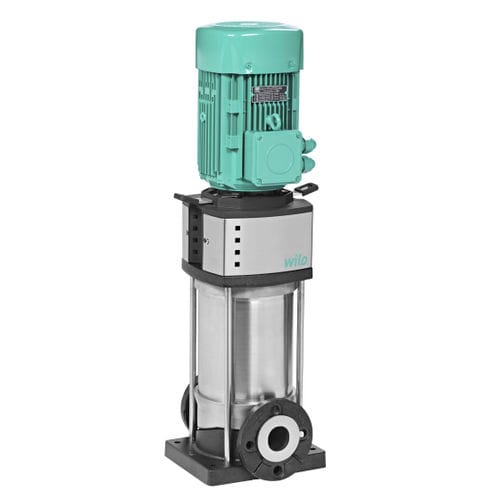

Центробежный насос Helix V series

для водыэлектрическийсамозаполняющийся

Краткое описание
Wilo-Helix V — это высокоэффективный вертикальный многоступенчатый inline-насос с двигателями класса IE3/IE4. Компоненты, находящиеся в контакте с перекачиваемой средой, выполнены из нержавеющей стали (AISI 304 / AISI 316L), что обеспечивает повышенную коррозионную стойкость. Насос конфигурируемый, предназначен для широкого спектра применений: водоснабжение и повышение давления, холодильные контуры, технологические и промышленные установки. Имеется допуск для питьевой воды при использовании уплотнений EPDM. Конструкция обеспечивает удобное техобслуживание и длительный срок службы.

Ключевые преимущества

• Высокая эффективность благодаря электродвигателям IE3/IE4 с фиксированной частотой вращения.
• Коррозионная стойкость: все контактирующие с перекачиваемой средой компоненты из нержавеющей стали (AISI 304 / AISI 316L), лазерная сварка / литые компоненты.
• Широкая универсальность по применению, включая варианты уплотнений и соединений (овальные фланцы, фланцы по ISO, Victaulic, Tri-clamp).
• Удобное техническое обслуживание: легкий доступ к компонентам, встроенный подшипник в фонаре, совместимые двигатели, разборная муфта и картриджное скользящее торцевое уплотнение (если применяется).
• Работа при повышенных температурах: стандартная допустимая температура окружающей среды до +50 °C без потери мощности.
• Допуск для питьевой воды при использовании EPDM в уплотнениях.

Рекомендуемые сервисные услуги

• Техническое обслуживание
• Ввод в эксплуатацию / пусконаладочные работы

Свойства изделия

• Энергоэффективные электродвигатели IE3/IE4.
• Подъёмные проушины для удобства монтажа/демонтажа.
• Картриджное скользящее торцевое уплотнение и разборная муфта для упрощения ТО (например, от 5,5 кВт).
• Гидравлика и ступенчатые корпуса из нержавеющей стали (варианты 1.4301 / 1.4307 / 1.4404 и т.д. в зависимости от исполнения).
• Фундаментная рама из серого чугуна с катафорезным покрытием (в зависимости от модели).
• Варианты фланцев и соединений по запросу (ISO-фланцы, Victaulic, Tri-Clamp).

Области применения

• Водоснабжение и повышение давления
• Промышленные циркуляционные установки
• Технологическая вода
• Закрытые контуры охлаждения
• Установки пожаротушения
• Моечные установки
• Ирригация

Расшифровка наименования (пример)
Пример: Helix V 2202/2-1/16/E/KS/400-50
Helix V = вертикальный высоконапорный центробежный насос во встраиваемом исполнении
22 = подача, м3/ч
02 = количество рабочих колес
2 = количество обточенных рабочих колес (опционально)
1 = сочетание материалов насоса (1 = корпус 1.4301 / гидравлика 1.4307; 2 = корпус 1.4409 / гидравлика 1.4404)
16 = макс. рабочее давление, бар (напр. 16 = PN16, 25 = PN25, 30 = PN40)
E / V = тип уплотнения (E = EPDM, V = FKM)
K = картриджное торцевое уплотнение
S = расположение кожуха муфты в одной линии с патрубками
400 = подключаемое напряжение, В
50 = частота, Гц

Материалы и исполнения

• Helix V 2, 4, 6, 10, 16: материалы насосов (вариант 1) — рабочие колеса и ступенчатый корпус 1.4307 (AISI 304L), корпус насоса 1.4301 (AISI 304), вал 1.4301 или 1.4462; втулки под уплотнение 1.4404; уплотнительное кольцо EPDM (FKM по запросу).
• Helix V 2, 4, 6, 10, 16: материалы насосов (вариант 2) — все гидравлические компоненты 1.4404 / 1.4409 (AISI 316L) и прочие варианты для агрессивных сред.
• Helix V 22, 36, 52, 80, 105: ступенчатый корпус и рабочие колеса 1.4307 или 1.4404; свободные фланцы — чугун с катафорезным покрытием; варианты материалов и уплотнений по запросу.

Характеристики / спецификации технические

• Электроподключение: 3~400 В ±10 %, 50 Гц (варианты 1~230 В и др. доступны для некоторых исполнений).
• Диапазон температур перекачиваемых сред: с EPDM: –30 … 120 °C (130 °C возможно с картриджем и при давлении ≤ 16 бар); с FKM: –15 … 90 °C.
• Макс. рабочее давление: 16 / 25 / 30 бар (в зависимости от исполнения и серии).
• Класс защиты: IP55 (стандартно).
• Максимальная температура окружающей среды: +50 °C (расширенные диапазоны по запросу).
• Доступные модели: Helix V 2 – 16 (PN16 с овальными фланцами; PN25 / PN40 с ISO-фланцами), Helix V 22 – 105 (PN16/PN25/PN40 с круглыми фланцами по ISO 2531 / ISO 7005). Victaulic и Tri-Clamp по запросу.
• Опции: различные материалы уплотнений (EPDM, FKM), торцевые уплотнения из карбида кремния/вольфрама для специфических сред, версия ATEX, двигатели с IE4, антиконденсатный обогрев, специальные покрытия и цвет по RAL, усиленная защита от коррозии и др.
