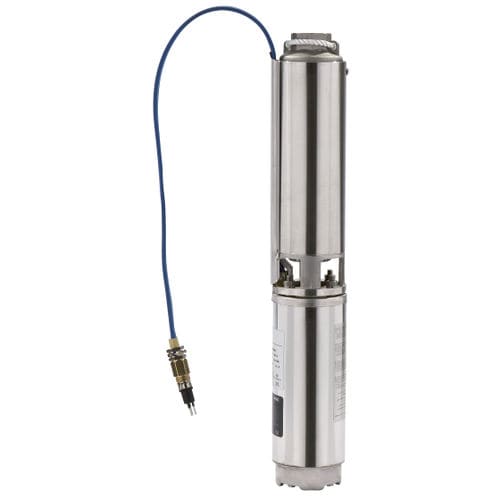

Центробежный насос Sub TWU 4-QC series

для водыэлектрическийпогружной

Краткое описание

• Детали, контактирующие с перекачиваемой жидкостью, из устойчивых к коррозии материалов
• Встроенный обратный клапан
• Износостойкий благодаря всплывающим рабочим колесам
• Удобный для техобслуживания электродвигатель
• Простое и быстрое удлинение кабеля электродвигателя без демонтажа гидравлической части

Тип
Многоступенчатый погружной насос 4" с быстросоединяемым кабелем в исполнении с кожухом для вертикального или горизонтального монтажа

Применение
Для перекачивания дождевой и технической воды из скважин и колодцев для полива, ирригации и водоснабжения.

Оснащение / функции

• Встроенный обратный клапан
• Подсоединение к напорному патрубку согл. NEMA
• Однофазный электродвигатель с конденсаторным блоком и защитой от перегрева

Расшифровка наименования
Пример: Wilo-Sub TWU 4.02-07-EM-QC-C
TWU — Серия
4 — Диаметр гидравлики в дюймах ["]
02 — Номинальный объемный поток [м3/ч]
07 — Количество ступеней гидравлики
EM — Подключение к сети: EM = однофазный ток, DM = трехфазный ток
QC — Исполнение с быстросоединяемым кабелем Quick Connect
C — Обозначение поколения насоса

Технические характеристики

• Подключение к сети: 1~230 В, 50 Гц или 3~400 В, 50 Гц
• Режим работы в погруженном состоянии: S1
• Температура перекачиваемой жидкости: 3 … 30 °C
• Минимальная скорость обтекания электродвигателя: 0,08 м/с
• Макс. содержание песка: 50 г/м3
• Макс. количество пусков: 20/час
• Макс. глубина погружения: 200 м
• Класс защиты: IP68
• Подсоединение к напорному патрубку: Rp 1¼ – Rp 2

Материалы

• Гидравлический корпус: 1.4301
• Рабочие колеса: норил
• Вал гидравлики: 1.4104
• Корпус электродвигателя: 1.4301
• Вал электродвигателя: 1.4305

Гидравлика
Многоступенчатый погружной насос с радиальными или полуаксиальными рабочими колесами в секционном исполнении со встроенным обратным клапаном. Подсоединение к напорному патрубку с резьбовым фланцем и внутренней резьбой. Все детали, контактирующие с перекачиваемой жидкостью, выполнены из коррозионностойких материалов.

Электродвигатель
Однофазный или трехфазный электродвигатель для прямого пуска. Герметичный двигатель с изолирующей лакировкой, пропитанной смолой обмоткой, наполнением водогликолевой смесью и самосмазывающимися подшипниками электродвигателя.

Охлаждение

• Электродвигатель охлаждается перекачиваемой жидкостью. Всегда эксплуатировать насос в погруженном состоянии.
• Вертикальный монтаж можно выполнить с охлаждающим кожухом или без него — на выбор заказчика.
• Горизонтальный монтаж выполняется с охлаждающим кожухом.

Комплект поставки

• Гидравлика в полном сборе с электродвигателем
• Кабель электропитания Quick Connect длиной 1,5 м или 1,75 м
• В однофазном исполнении: распределительные пусковые устройства с конденсатором, термическим реле электродвигателя, а также включателем/выключателем
• Инструкция по монтажу и эксплуатации

Принадлежности

• Трубка охлаждающего кожуха
• Мембранный напорный бак
• Запорная задвижка
• Поплавковый выключатель
• Манометрический выключатель
• Электрод
• Прибор управления
• Прибор аварийной сигнализации о переливе
• Смола для заливки, комплект
• Кабель электропитания

характеристики / спецификации технические

• Подключение к сети: 1~230 В, 50 Гц или 3~400 В, 50 Гц
• Режим работы: S1 (погруженное состояние)
• Диапазон температуры перекачиваемой жидкости: 3–30 °C
• Минимальная скорость обтекания: 0,08 м/с
• Максимальное содержание песка: 50 г/м3
• Максимальное количество пусков: 20/час
• Максимальная глубина погружения: 200 м
• Класс защиты: IP68
• Подсоединение напорного патрубка: Rp 1¼ – Rp 2
