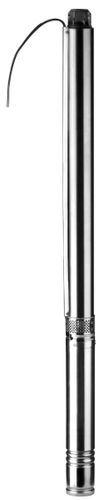

Центробежный насос Sub TWU 3 series

для водыэлектрическийпогружной

Краткое описание
Многоступенчатый погружной насос 3" для вертикального или горизонтального монтажа. Все детали, контактирующие с перекачиваемой жидкостью, выполнены из коррозионностойких материалов. Встроенный обратный клапан. Удобный для техобслуживания электродвигатель с возможностью перемотки.

Применение
Для перекачивания дождевой и технической воды из скважин и колодцев для полива, ирригации и водоснабжения.

Оснащение / функции

• Встроенный обратный клапан
• Однофазный электродвигатель с конденсаторным блоком, защитой электродвигателя от перегрева и выключателем/включателем (для исполнения EM)
• Трехфазный электродвигатель для исполнения DM
• Электродвигатель, удобный для перемотки, заполненный маслом, с самосмазывающимися подшипниками

Расшифровка наименования
Пример: Wilo-Sub TWU 3-0115-EM
TWU = серия
3 = диаметр гидравлики в дюймах ["]
01 = номинальный объемный поток [м3/ч]
15 = количество ступеней гидравлики
EM = подключение к сети: EM = однофазный ток, DM = трехфазный ток

Варианты изделий (из таблицы)
Таблица (ключевые столбцы, строки отделены переносом):
Обозначение изделия | Подключение к сети | Диаметр электродвигателя Ø | Число ступеней | Номинальная мощность P2 | Подсоединение | Артикульный номер
Sub TWU 3-0115-DM | 3~400 V, 50 Hz | 3" | (не указано) | 0,37 кВт | Rp 1 | 4090892
Sub TWU 3-0115-EM | 1~230 V, 50 Hz | 3" | (не указано) | 0,37 кВт | Rp 1 | 4090889
Sub TWU 3-0123-DM | 3~400 V, 50 Hz | 3" | 23 | 0,55 кВт | Rp 1 | 4090893
Sub TWU 3-0123-EM | 1~230 V, 50 Hz | 3" | 23 | 0,55 кВт | Rp 1 | 4090890
Sub TWU 3-0130-DM | 3~400 V, 50 Hz | 3" | 30 | 0,75 кВт | Rp 1 | 4090894
Sub TWU 3-0130-EM | 1~230 V, 50 Hz | 3" | 30 | 0,75 кВт | Rp 1 | 4090891
Sub TWU 3-0145-DM | 3~400 V, 50 Hz | 3" | 45 | 1,1 кВт | Rp 1 | 4090895

Гидравлика
Многоступенчатый погружной насос с радиальными рабочими колесами в секционном исполнении и со встроенным обратным клапаном. Подсоединение к напорному патрубку с резьбовым фланцем и внутренней резьбой. Все детали, контактирующие с перекачиваемой жидкостью, выполнены из коррозионностойких материалов.

Электродвигатель
Однофазный или трехфазный электродвигатель для прямого пуска. Заполненный маслом электродвигатель с возможностью перемотки и самосмазывающимися подшипниками электродвигателя.

Охлаждение

• Электродвигатель охлаждается перекачиваемой жидкостью. Насос всегда эксплуатировать в погруженном состоянии.
• Вертикальный монтаж — возможен с охлаждающим кожухом или без него по выбору заказчика.
• Горизонтальный монтаж — выполняется с охлаждающим кожухом.

Комплект поставки

• Гидравлика в полном сборе с электродвигателем
• Кабель электропитания длиной 1,8 м
• Распределительная коробка (конденсаторный блок) для исполнения с однофазным током
• Инструкция по монтажу и эксплуатации

Принадлежности

• Трубка охлаждающего кожуха
• Мембранный напорный бак
• Запорная задвижка
• Поплавковый выключатель
• Манометрический выключатель
• Электрод
• Прибор управления
• Прибор аварийной сигнализации о переливе
• Смола для заливки, комплект
• Кабель электропитания

Материалы

• Гидравлический корпус: 1.4301
• Рабочие колеса: поликарбонат
• Вал гидравлики: 1.4104
• Корпус электродвигателя: 1.4301
• Вал электродвигателя: 1.4305

Характеристики / спецификации технические

• Подключение к сети: 1~230 В, 50 Гц или 3~400 В, 50 Гц
• Режим работы в погруженном состоянии: S1
• Температура перекачиваемой жидкости: 3 … 35 °C
• Минимальная скорость обтекания электродвигателя: 0,08 м/с
• Макс. содержание песка: 50 г/м3
• Макс. количество пусков: 30/ч
• Макс. глубина погружения: 150 м
• Класс защиты: IP58
• Подсоединение к напорному патрубку: Rp 1
