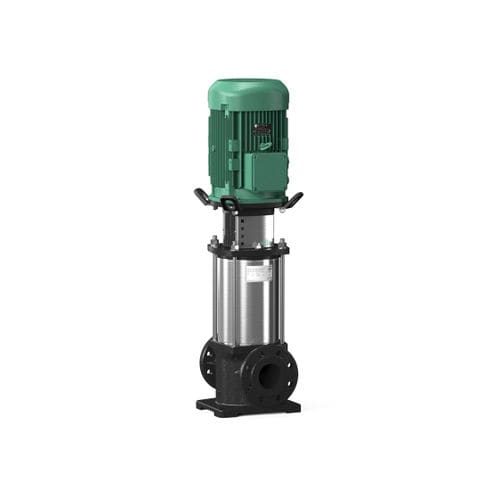

Центробежный насос Helix FIRST V series

для водыэлектрическийсамозаполняющийся

Краткое описание
Wilo-Helix FIRST V — высокоэффективный вертикальный многоступенчатый насос inline с прочным корпусом из серого чугуна и гидравликой из нержавеющей стали. Подходит для водоснабжения и повышения давления, промышленных циркуляционных установок, технологической воды, закрытых контуров охлаждения, установок пожаротушения, моечных установок и ирригации. Компактная конструкция обеспечивает удобство монтажа и обслуживания, высокая энергоэффективность (двигатели IE3) и высокая степень надежности эксплуатации.

Особенности

• Высокая эффективность благодаря двигателю IE3 с фиксированной частотой вращения
• Долговечность и прочность: корпус из серого чугуна с катафорезным покрытием
• Гидравлика из нержавеющей стали, изготовленная методом лазерной сварки / литая (AISI 304 / 1.4307)
• Компактная конструкция со встроенным торцевым уплотнением при рабочем давлении до 16 бар (выше — скользящее торцевое уплотнение в виде картриджа)
• Удобное техобслуживание: доступ к компонентам насоса, встроенный в фонарь подшипник, разборная муфта и картриджное уплотнение (если используется)
• Работа в высокотемпературных средах: стандартно до +50 °C без потери мощности
• Круглый фланец (PN 16/25/40), варианты напорных патрубков DN 25–80

Свойства изделия

• Эффективный двигатель IE3 с фиксированной частотой вращения
• Подъемные проушины
• Встроенное стандартное торцевое уплотнение (макс. 16 бар) для компактности
• Гидравлика из нержавеющей стали (AISI 304L / 1.4307) с высокой коррозионной стойкостью
• Корпус насоса из EN-GJL-250 с катафорезным покрытием
• Круглый фланец (PN 16/25/40)

Рекомендуемые сервисные услуги

• Техническое обслуживание
• Ввод в эксплуатацию

Тип
Нормальновсасывающий вертикальный многоступенчатый высоконапорный центробежный насос с линейными подсоединениями.

Применение

• Водоснабжение и повышение давления
• Промышленные циркуляционные установки
• Технологическая вода
• Закрытые контуры охлаждения
• Установки пожаротушения
• Моечные установки
• Ирригация

Оснащение / функции

• Коррозионно-стойкие рабочие колеса, ведущие колеса и ступенчатый корпус

Расшифровка наименования (таблица)
Пример: Helix FIRST V 3606/2-5/25/E/KS/400-50
Helix FIRST V — Вертикальный высоконапорный центробежный насос во встраиваемом исполнении
36 — Подача, м3/ч
06 — Количество рабочих колес
2 — Количество обточенных рабочих колес
5 — Материал насоса (индекс материала) 5 = корпус EN-GJL 250 (с катафорезным покрытием), гидравлика 1.4307 (AISI 304L) 25 — Максимальное рабочее давление в бар 16 = 16 бар + фланцы PN16 (≤16 м3/ч: овальные фланцы) 25 = 25 бар + фланцы PN25 30 = 30 бар + фланцы PN40 E — Тип уплотнения: E = EPDM K — Торцевое уплотнение картриджного типа S — Кожух муфты на одной линии с всасывающим и напорным патрубками 400 — Подключаемое напряжение, В

Материалы

• Рабочие колеса, ступенчатый корпус и ведущие колеса: нержавеющая сталь 1.4307 (AISI 304L) или 1.4401 (AISI 316)
• Корпус насоса: EN-GJL 250 (с катафорезным покрытием)
• Вал: нержавеющая сталь 1.4057 (AISI 304L)
• Втулка под скользящим торцевым уплотнением: 1.4404 (AISI 316L)
• Уплотнительное кольцо: EPDM
• Трубный кожух: нержавеющая сталь 1.4301 (AISI 304)

Технические характеристики

• Электроподключение: 3~400 В ±10 %, 50 Гц
• Диапазон температуры перекачиваемых сред: от −30 °C до +120 °C
• Макс. рабочее давление: 16, 25 или 30 бар (в зависимости от исполнения)
• Класс защиты: IP55
• Макс. температура окружающей среды: от −15 °C до +50 °C
• Helix FIRST V 2–16: PN16 с овальными фланцами; PN25/PN40 с совместимыми фланцами круглой формы согласно ISO 2531 и ISO 7005
• Helix FIRST V 22–52: PN16/PN25/PN40 с фланцами круглой формы в соответствии с ISO 2531 и ISO 7005

Комплект поставки

• Многоступенчатый высоконапорный центробежный насос Helix FIRST V
• Инструкция по монтажу и эксплуатации
• Helix FIRST V 2–16 (исполнение PN16 с овальными фланцами): ответные фланцы из чугуна с болтами, гайками и уплотнениями (включены в комплект для соответствующих исполнений)

характеристики / спецификации технические

• Тип: вертикальный многоступенчатый inline насос
• Материалы: корпус EN-GJL-250, гидравлика AISI 304 / 316
• Макс. рабочее давление: 16 / 25 / 30 бар
• Диапазон температур среды: −30 … +120 °C
• Макс. температура окружающей среды: −15 … +50 °C
• Класс защиты: IP55
• Электропитание: 3~400 V, 50 Hz (стандарт)
