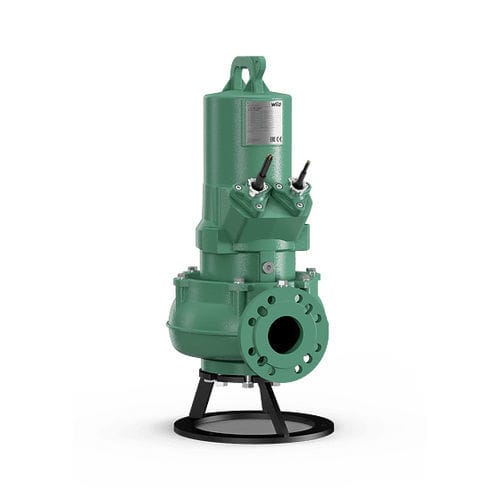

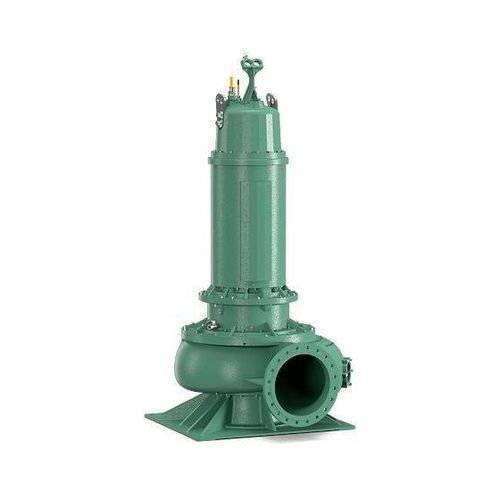

Вихревой насос EMU FA series

для загрязненных водс асинхронным двигателемпогружной

Краткое описание

• Возможна индивидуализация в точном соответствии с Вашими требованиями. Для эффективного и надежного перекачивания предварительно очищенных и неочищенных сточных вод.
• Универсальность применения. Всегда оптимальное перекачивание различных сред с помощью соответствующих рабочих колес различной формы.
• Энергоэффективный с доступными по опции электродвигателями класса энергоэффективности IE3.
• Защищен от абразивного износа и коррозии покрытием Ceram и специальными материалами.
• Пригодность для использования в погруженном и непогруженном состоянии даже в длительном режиме работы.

Тип
Погружной насос для отвода сточных вод с активной системой охлаждения и без нее для длительного режима работы для стационарной и мобильной установки в погруженном состоянии, а также для стационарной установки в непогруженном состоянии.

Применение

• Перекачивание необработанных сточных вод с фекалиями и длинноволокнистыми фракциями;
• Сточные воды с фекалиями;
• Предварительно очищенные сточные воды без фекалий и длинноволокнистых фракций;
• Технологическая вода;
• Загрязненная вода.

Оснащение / функции

• Тяжелое высокопрочное исполнение из серого чугуна.
• Двигатель с поверхностным охлаждением или электродвигатели с самоохлаждением с одно- или двухкамерной системой.
• Опционально со взрывозащитой согласно ATEX или FM.
• Зависимые от электродвигателя контрольные устройства:
  • Контроль температуры обмотки
  • Контроль влажности в камере уплотнений и камере электродвигателя/клеммной колодки
  • Температура подшипника электродвигателя
• Монтированные принадлежности по желанию заказчика.

Расшифровка наименования
Пример: Wilo-EMU FA 20.54E + FK 17.1-6/16KEx
Гидравлика: FA 20.54E
FA — Погружной насос для отвода сточных вод
20 — x10 — номинальный диаметр подсоединения к напорному патрубку, например DN 200
54 — Условный показатель подача-напор
E — Тип рабочего колеса: W = свободновихревое, E = одноканальное, Z = двухлопастное, D = трехлопастное, V = четырехлопастное
Электродвигатель: FK 17.1-6/16KEx
FK — Тип электродвигателя: T = двигатель с поверхностным охлаждением без системы охлаждения; FK, FKT, HC = электродвигатель с самоохлаждением, с активной системой охлаждения
17.1 — Типоразмер
6 — Число полюсов
16 — x10 = длина пакета в мм
K — Исполнение уплотнения: H = манжетное уплотнение/скользящее торцевое уплотнение; G = два отдельных скользящих торцевых уплотнения; K = блочная уплотнительная кассета с двумя скользящими торцевыми уплотнениями
Ex — Во взрывозащищенном исполнении

Материалы

• Детали корпуса: EN‐GJL или EN‐GJS.
• Рабочее колесо: EN‐GJL или EN‐GJS.
• Статические уплотнения: NBR или FPM.
• Уплотнение со стороны перекачиваемой жидкости: скользящее торцовое уплотнение из SiC/SiC.
• Уплотнение со стороны электродвигателя: уплотнение вала из NBR; скользящее торцевое уплотнение из SiC/SiC или графита/керамики.
• Вал: нержавеющая сталь 1.4021.

Гидравлическая часть
Горизонтальный напорный патрубок для фланцевого подсоединения. Максимально возможное содержание сухого вещества в зависимости от типа гидравлики и рабочего колеса — макс. 8 %. Применяются рабочие колеса: свободновихревое (W), одноканальное (E), двухлопастное (Z), трехлопастное (D), четырехлопастное (V). Гидравлические части оснащены стационарным и вращающимся кольцом щелевого уплотнения из закаленного материала для длительной стабильности производительности и снижения затрат на обслуживание.

Электродвигатель

• Двигатели с поверхностным охлаждением (T) отводят тепло через корпус в перекачиваемую среду; пригодны для длительной работы в погруженном состоянии, в непогруженном состоянии только при указанных режимах.
• Самоохлаждающиеся двигатели (FK, FKT, HC) с активной системой охлаждения через встроенный теплообменник; пригодны для длительной работы в погруженном и непогруженном состоянии.
• Камера уплотнений для защиты двигателя, опционально контролируется стержневым электродом; заполнительные жидкости биологически разлагаемы и экологически безвредны.
• Кабель питания свободный конец, стандартная длина 10 м (по запросу индивидуальная длина). Кабельный ввод двигателей T, HC и FKT имеет продольную герметизацию.

Уплотнение
Варианты уплотнения в зависимости от типа двигателя:

• H: со стороны перекачиваемой жидкости — скользящее торцовое уплотнение; со стороны электродвигателя — радиальное уплотнение вала.
• G: два независимо работающих скользящих торцовых уплотнения.
• K: блочная уплотнительная кассета с двумя независимыми скользящими торцевыми уплотнениями.

Высокоэффективные электродвигатели
Доступны двигатели класса КПД IE3 (IEC 60034-30) с той же конструкцией и функциями, что и стандартные двигатели; те же гидравлические решения применимы.

Взрывозащищенное исполнение
Электродвигатели доступны во взрывозащищенном исполнении согласно ATEX и FM (опция).

Комплект поставки

• Готовая к подсоединению погружная установка для отвода сточных вод.
• Кабель электропитания со свободным концом.
• Установленные принадлежности (по заказу).
• Справочник по эксплуатации и техническому обслуживанию.

Опции

• Особое напряжение.
• Контроль обмотки с помощью терморезистора с положительным температурным коэффициентом.
• Контрольные устройства для: камеры уплотнений; камеры электродвигателя/клеммного отсека; температуры подшипника.
• Покрытие Ceram для абразивных и коррозионных жидкостей.
• Взрывозащищенное исполнение согласно ATEX или FM.

Принадлежности

• Устройство погружного монтажа или опора насоса.
• Различные переходники и муфты Storz.
• Цепи, крепежные комплекты с анкерной стяжкой.
• Приборы управления, реле и штекеры.

Ввод в эксплуатацию и эксплуатация

• Для самоохлаждающихся двигателей (FK, FKT, HC) допускается подъем двигателя на поверхность в любой момент без перерыва эксплуатации.
• Для двигателей с поверхностным охлаждением (T) подъем на поверхность допускается только при наличии в характеристиках режима работы в непогруженном состоянии; допустимое время зависит от температуры жидкости и окружающей среды.
• Защита от сухого хода: гидравлический корпус всегда должен быть погружен; при колеблющемся уровне воды рекомендуется автоматическое отключение при достижении минимального уровня.
• Горизонтальная установка возможна только после консультации с техническим отделом производителя.

Характеристики / спецификации технические

• Подключение к сети: 3~400 В, 50 Гц.
• Режим работы в погруженном состоянии: S1.
• Режим работы в непогруженном состоянии: S1 или S2 (в зависимости от исполнения).
• Класс защиты: IP68.
• Класс нагревостойкости изоляции: H.
• Температура перекачиваемой жидкости: 3…40 °C (более высокая температура по запросу).
• Свободный проход: от 45 до 130 мм.
• Максимальная глубина погружения: 20 м.
