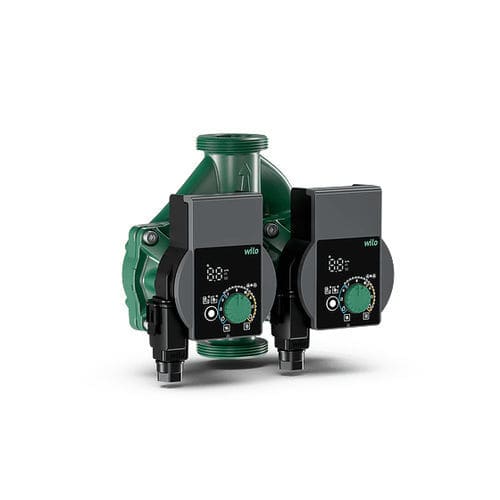

Насос с ротором Yonos PICO-D series

для водыс бесщеточным мотором пост. токасамозаполняющийся

Краткое описание

• Светодиодный индикатор для настройки заданного значения с шагом 0,1 м и индикации текущего энергопотребления и расхода
• Wilo-Connector — электрическое подсоединение без инструментов
• Уникальная функция удаления воздуха из каждого насоса
• Сдвоенный насос для одиночного (Δp-c, Δp-v и постоянная частота вращения) или параллельного режима работы (Δp-c и постоянная частота вращения)
• Очень высокий пусковой крутящий момент для надежного пуска

Тип
Сдвоенный циркуляционный насос с мокрым ротором с резьбовым подсоединением, электронно-коммутируемым двигателем, устойчивым к токам блокировки, и встроенным электронным регулированием мощности.

Применение
Любые системы водяного отопления, системы кондиционирования, промышленные циркуляционные установки.

Режимы работы

• Постоянный перепад давления
• Переменный перепад давления
• Постоянная частота вращения (3 характеристики регулирования)

Ручное управление

• Настройка режима работы по применению
• Настройка мощности насоса (напора)
• Настройка постоянной частоты вращения
• Функция удаления воздуха из насоса
• Повторный пуск вручную

Автоматическое управление

• Плавная регулировка мощности в зависимости от режима работы
• Автоматический перезапуск
• Автоматическое распознавание сухого хода

Сигнализация и индикация

• Индикация текущей потребляемой мощности, в Вт
• Индикация текущего расхода, в м³/ч
• Индикация напора при настройке
• Индикация сообщений о неисправностях (коды ошибок)
• Индикация активированной вручную функции перезапуска или удаления воздуха из насоса

Оснащение

• Быстрое электроподключение с помощью Wilo-Connector
• Функция удаления воздуха из насоса
• Повторный пуск вручную
• Электродвигатель, устойчивый к токам блокировки
• Фильтр мелких частиц

Функция сдвоенного насоса

• Режим «основной/резервный» (автоматическое переключение при неисправности/смена насосов по таймеру). При эксплуатации в этом режиме режим регулирования и напор или ступень частоты вращения C1, C2, C3 должны быть идентичными на обоих насосах.
• Параллельная работа двух насосов (включение и выключение при пиковой нагрузке с оптимизацией по КПД). Для параллельной работы на обоих насосах должен быть установлен идентичный режим регулирования Δp-c или идентичная постоянная частота вращения и та же ступень частоты C1, C2, C3.
• Для переключения насосов, например, при неисправности, требуется дополнительный прибор управления.

Расшифровка наименования
Пример: Wilo-Yonos PICO-D 30/1-6
Yonos PICO — Высокоэффективный насос (с резьбовым подсоединением) с электронным регулированием
-D — Сдвоенный насос
30/ — Номинальный диаметр для подсоединения
1-6 — Диапазон номинального напора [м]

Таблица изделий
Обозначение изделия | Присоединение к трубопроводу | Подсоединение насоса (альтернативное обозначение) | EEI | Монтажная длина L0 | Макс. рабочее давление PN | Подключение к сети | Масса брутто прибл. m | Количество на палету | Артикульный номер
Yonos PICO-D 30/1-6 | G 2 | RP 1 1/2, DN 30 | ≤ 0,20 | 180 мм | 10 бар | 1~230 V, 50/60 Hz | 4,9 кг | 40 | 4230948
Yonos PICO-D 30/1-8 | G 2 | RP 1 1/2, DN 30 | ≤ 0,23 | 180 мм | 10 бар | 1~230 V, 50/60 Hz | 5,2 кг | 40 | 4230949

Caractéristiques / spécifications techniques

• Температура перекачиваемой жидкости: от -10 °C до +95 °C
• Подключение к сети: 1~230 В, 50/60 Hz
• Класс защиты: IPX4D
• Резьбовое соединение: G2
• Максимальное рабочее давление: 10 бар
• Монтажная длина L0: 180 мм (для указанных типов)
• Индекс энергоэффективности (EEI): для наиболее эффективных вариантов ≤ 0,20
• Комплект поставки: насос, Wilo-Connector (2 шт.), уплотнения при резьбовом подсоединении, инструкция по монтажу и эксплуатации
