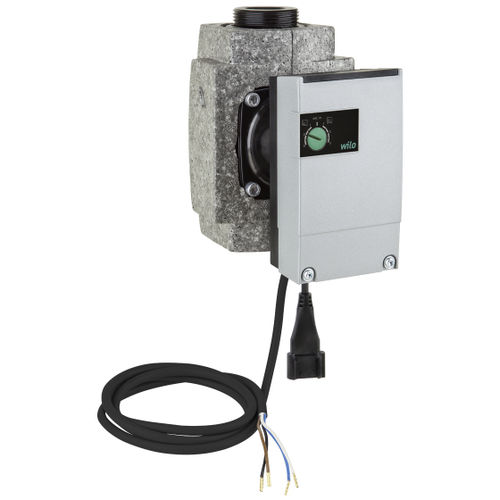

Центробежный насос Yonos ECO...-BMS series

для горячей водыдля охлаждающей водыдля воды

Краткое описание
Циркуляционный насос с мокрым ротором, с резьбовым соединением, электронно-коммутируемым электродвигателем с автоматической регулировкой частоты вращения.

Ключевые особенности

• Беспотенциальный контакт сигнализации неисправности (SSM) для привязки к внешним средствам контроля и к управляющему входу 0-10 В
• Кабель системы управления (4-жильный, 1,5 м) для подключения SSM и 0-10 В
• Соединитель Wilo-Connector для быстрого электроподключения
• Серийная теплоизоляция для насосов, используемых в системах отопления
• Корпус насоса с катафорезным покрытием (KTL) для защиты от коррозии при образовании конденсата
• Электродвигатель, устойчивый к токам блокировки

Режимы работы

• Режим управления (n = постоянный)
• Δp-c — режим для постоянного перепада давления
• Δp-v — режим для переменного перепада давления

Ручное управление

• Настройка режимов работы
• Настройка требуемого перепада давления

Автоматическое управление

• Бесступенчатая регулировка частоты вращения в зависимости от режима работы
• Функция деблокирования
• Плавный пуск
• Полная защита электродвигателя со встроенной электронной системой отключения

Внешнее управление

• Управляющий вход Analog In 0-10 В (дистанционное переключение частоты вращения)

Сигнализация и индикация

• Обобщенная сигнализация неисправности (беспотенциальный нормально замкнутый контакт)

Комплект поставки

• Насос
• Теплоизоляция
• Соединитель Wilo-Connector
• Кабель цепи управления
• Уплотнения
• Инструкция по монтажу и эксплуатации

Принадлежности

• Резьбовые соединения
• Компенсаторы
• Wilo-Connector с кабелем электропитания длиной 2 м и штекером с защитным контактом
• Угловой штекер с кабелем электропитания 2 м

Расшифровка наименования
Пример: Wilo-Yonos ECO 30/1-5-BMS
Yonos ECO — Высокоэффективный насос (с резьбовым соединением)
30/ — Номинальный диаметр для подсоединения
1–5 — Номинальный напор [м]
BMS — Применение для автоматизированной системы управления зданием

Таблица изделий
Обозначение изделия | Присоединение к трубопроводу | Подсоединение насоса (альтернативное обозначение) | EEI* | Монтажная длина L0 | Максимальное рабочее давление PN | Подключение к сети | Масса брутто м | Количество на палету | Артикульный номер
Yonos ECO 25/1-5 BMS PN 10 | G 1½ | RP 1, DN 25 | ≤ 0,20 | 180 мм | 10 бар | 1~230 V, 50/60 Hz | 3 кг | 96 | 2150700
Yonos ECO 30/1-5 BMS PN 10 | G 2 | RP 1 1/2, DN 30 | ≤ 0,20 | 180 мм | 10 бар | 1~230 V, 50/60 Hz | 3 кг | 96 | 2150701
* Базовое значение индекса энергоэффективности для самых эффективных циркуляционных насосов: EEI ≤ 0,20.

Характеристики / спецификации технические

• Температура перекачиваемой жидкости: от -10 °C до +110 °C (при температуре окружающей среды макс. +25 °C)
• Подключение к сети: 1~230 V, 50/60 Hz
• Класс защиты: IP44
• Резьбовое соединение: Rp 1 и Rp 1¼ (варианты в зависимости от модели)
• Максимальное рабочее давление: 10 бар
• Индекс энергоэффективности (EEI): ≤ 0,20 для наиболее эффективных исполнений
