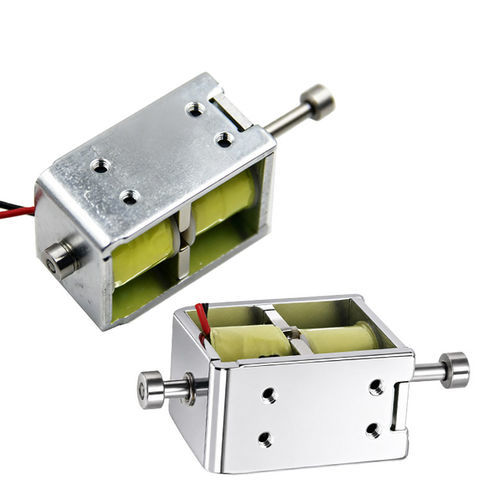

Поддерживающий электромагнит WL0837

линейныйдля блокировкидля автоматического удержания

Overview
Бистабильный защёлкивающийся соленоид WL0837 — электромеханический исполнительный механизм, разработанный для задач с низким средним энергопотреблением и удержанием положения. Постоянный магнит фиксирует якорь в одном из двух устойчивых состояний после короткого импульса определённой полярности, что устраняет необходимость в постоянном удерживающем токе. Компактный корпус пригоден для батарейных, ограниченных по месту и критичных с точки зрения безопасности систем в промышленности, автомобилестроении и охранных приложениях.

Product overview (compact bistable latching solenoid)
Промышленный компактный дизайн, доступен в исполнениях push/pull и поворотных вариантах, корпуса из стали или нержавеющей стали, катушки из меди высокой проводимости. Работает от низковольтного DC (типично 3,6V–24V). Магнитный фиксатор обеспечивает нулевое потребление на удержание. Набор размеров, ходов и вариантов крепления облегчает интеграцию в автоматику, системы управления жидкостями, замковые механизмы и автомобильные системы.

How it works
Устройство сочетает электромагнитную катушку и постоянный магнит. Короткий электрический импульс (в зависимости от полярности), поданный на катушку, либо усиливает, либо противодействует полю постоянного магнита, перемещая якорь в другое устойчивое положение. После окончания импульса постоянный магнит удерживает якорь без питания. Обратный импульс полярности возвращает якорь в исходное состояние. Переключение обеспечивается миллисекундными импульсами, что даёт крайне низкое среднее энергопотребление и минимальный нагрев.

Features

• Энергоэффективность: потребляет энергию только во время переключающих импульсов; нулевая мощность на удержание.
• Бистабильное удержание: два устойчивых состояния удерживаются постоянным магнитом.
• Низкий нагрев благодаря коротким активным импульсам.
• Отказоустойчивая логика: сохраняет последнее заданное состояние при отключении питания.
• Компактные габариты: катушка и узел меньше, чем у эквивалентных соленоидов непрерывного действия.

Difference: single-latching vs double-latching
Single-latching удерживает позицию на одном конце хода после импульса и требует обратного импульса для возврата. Double-latching (истинно бистабильный) надёжно фиксирует оба конца хода без питания. Выбор зависит от того, необходимо ли пассивно удерживать одну или обе позиции в применении.

Applications

• Управление жидкостями: орошение, HVAC, санитарные клапаны — импульс открывает/закрывает, удержание без тока.
• Безопасность и контроль доступа: смарт‑замки, замки шкафов/серверных стоек, сохраняющие состояние без питания.
• Авиация и автомобильная техника: малопотребляющие приводы для защёлок, изоляторов и систем управления батареями.
• Промышленная автоматизация: распределительные заслонки, блокировки безопасности, защёлкивающиеся реле и прочие механизмы удержания положения.
• Питаемые от батарей IoT‑устройства и удалённые датчики, где критична минимальная потребляемая энергия.

Advantages & Disadvantages

• Преимущества: крайне низкое среднее потребление энергии, минимальный нагрев, высокая надёжность, удержание при потере питания.
• Недостатки: более высокая стоимость по сравнению с простыми соленоидами; требуется драйвер, формирующий импульсы обеих полярностей; чувствителен к размагничиванию при очень высоких температурах или сильных внешних полях; обычно имеет меньший ход, чем некоторые соленоиды непрерывного действия.

Troubleshooting (common issues & remedies)

• Проблема: не переключается — Причина: недостаточная энергия импульса (напряжение/ток/длительность). Решение: проверить драйвер, кабели, падение напряжения и форму импульса.
• Проблема: переключается, но не удерживает — Причина: ослабленный или размагниченный магнит. Решение: проверить рабочую температуру и магнитное окружение; при деградации заменить изделие.
• Проблема: прерывистая работа — Причина: неплотные контакты или нестабильное питание. Решение: проверить соединения, целостность цепи и стабильность питания; убедиться в корректности управляющих импульсов.
• Проблема: неизвестное состояние при включении — Причина: предыдущее состояние не известно. Решение: реализовать процедуру инициализации, команды для перехода в безопасное состояние при старте.

Design tips & selection guidance
Убедитесь, что драйвер способен выдавать требуемые импульсные напряжение, ток и длительность. Если при отключении питания требуется определённое безопасное состояние, предусмотрите специализированную схему (например, разряд конденсатора или вспомогательный привод). Учтите риск размагничивания, выбирая температурный класс и, при необходимости, экранирование. Выберите удерживающую силу ≥2× ожидаемой механической нагрузки. Определите требуемую силу (тяга/толкание), ход, напряжение питания и эксплуатационные ограничения (температура, влажность, коррозионная стойкость). Принимайте решение о single‑ или double‑latching исходя из чувствительности к помехам и износу.

Product Datasheet (key parameters)
Brand: Weilong Technology
Model Number: WL0837
Rated Voltage (V): DC 12V
Rated Power (W): 10–20W
Push Pull Force: 300 Gf
Holding Force: 500 Gf
Stroke (mm): 3–5 mm (customizable)
Working Duty: 20%
Service Life: 100,000 cycles
Certification: CE, RoHS, ISO9001
Material: Superior Magnet Iron
Lead Wire Length (mm): 200 mm
Install Style: Screw
Tolerance of Dimension: +/- 0.1 mm
Water-proof: None
Insulation Class: B
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C to 100°C
Duty Cycle: 1-100%
Payment Term: TT, or LC At Sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 1000 pcs
Supply Ability: 5000 pcs per week
Delivery Time: 30 Days
Port of Loading: Shenzhen

Technical specifications

• Model: WL0837
• Brand: Weilong Technology
• Rated supply: DC 12V
• Rated power: 10–20 W
• Push/pull force: 300 Gf
• Holding force: 500 Gf
• Stroke: 3–5 mm (customizable)
• Working duty: 20% (typical)
• Service life: ~100,000 cycles
• Material: high-quality magnet iron
• Lead wire: 200 mm
• Mounting: screw
• Insulation class: B
• Operating temperature: -10°C to 100°C
• Certifications: CE, RoHS, ISO9001
• MOQ: 1000 pcs; Supply ability: 5000 pcs/week; Typical delivery: 30 days
