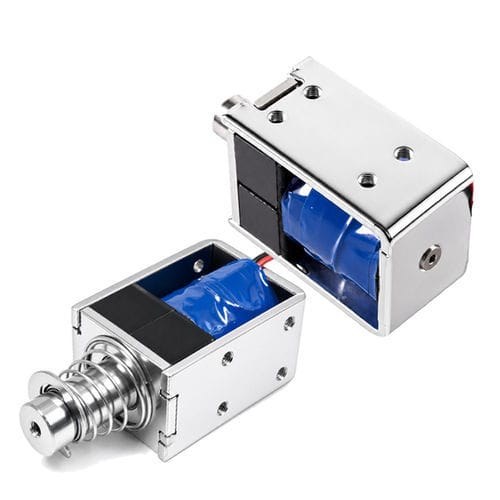

Поддерживающий электромагнит WL1037

для блокировкидля автоматического удержанияминиатюрный

Обзор продукта
WL1037 — защёлкивающийся DC-соленоид бистабильного push-pull типа, предназначенный для блокирующих и удерживающих применений, где нежелательно постоянное питание. Фиксация осуществляется постоянными магнитами; для смены состояния требуются лишь короткие DC-импульсы, что делает его подходящим для устройств на батареях и энергоэффективных систем.

Основные характеристики

• Бистабильная двухпозиционная работа: удержание без постоянного тока.
• Управление импульсами: переключение за миллисекунды; экономичное удержание.
• Доступны варианты с одной катушкой (требуется изменение полярности) или с двумя катушками.
• Компактная конструкция с высоким отношением силы к объёму.
• Варианты корпуса: открытый, трубчатый (влагозащищённый) или полностью закрытый (IP65/IP67 опционально).

Детали изделия

• Brand: Weilong Technology
• Модель: WL1037
• Номинальное напряжение: DC 24.0 V (также: 3V, 5V, 12V, 48V)
• Номинальная мощность: 12,3 W
• Режим работы: Push-Pull
• Удерживающая сила: 2,6 N (тип.)
• Ход: 10 mm (настраиваемый 2–15 mm)
• Время сброса: 0,2 s
• Срок службы: ~500 000 циклов
• Класс изоляции: B; Hi-Pot: AC 600V 2s
• Длина выводов: 200 mm; Крепление: винт
• Температура эксплуатации: -10°C до 100°C
• Рабочий цикл: зависит от модели (рекомендуются импульс/прерывистая работа)
• Сертификации: CE, RoHS, ISO9001
• MOQ: 1000 шт.; Производительность: 5000 шт./неделя; Срок поставки: ~30 дней из Shenzhen

Механизм
Устройство использует постоянные магниты для фиксации плунжера в выдвинутом или втянутом положении. Короткий DC-импульс с управляемой полярностью (или активация противоположной катушки) преодолевает магнитную фиксацию и перемещает плунжер; после окончания импульса постоянный магнитный поток удерживает плунжер без тока.

Преимущества

• Очень низкое энергопотребление в удерживающем состоянии — подходит для устройств на батареях.
• Отсутствие нагрева в простое повышает надёжность.
• Сохраняет последнее состояние при отключении питания (fail-last).
• Компактный корпус с высокой силой относительно размера.

Ограничения

• Требует инверсии полярности в приводе (одно катушечный вариант с H-мостом) или драйвера для двух катушек.
• Нет встроенного возврата в безопасное состояние — для fail-safe требуется дополнительный механизм.
• Критична длительность импульса: слишком короткий может не зафиксировать, слишком длинный может перегреть катушку.
• Стоимость выше, чем у простых соленоидов, из‑за магнитов и точной сборки.

Применения

• Электронные замки, блокировки шкафов и системы контроля доступа.
• Батарейные устройства: счётчики, переносные приборы, пульты управления.
• Торговые автоматы, билетные и диспенсерные системы.
• Промышленная автоматизация: заслонки, направители, пилотные клапаны там, где постоянное питание нежелательно.
• Автомобильные контакты и защёлки, требующие низкого удерживающего тока.

Краткая инструкция по устранению неисправностей

• Электрические проверки: убедитесь в правильности входного напряжения, амплитуды/длительности и полярности импульсов; проверьте сопротивление и изоляцию катушки.
• Механические проверки: очистите посадочное место плунжера, проверьте соосность и зазор, осмотрите пружины.
• Ошибки запирания: слабый или отсутствующий set/reset импульс, размагниченные магниты, заклинивание плунжера — скорректируйте сигналы управления, очистите/выровняйте или замените детали.

Технические характеристики (ключевые значения)

• Brand: Weilong Technology
• Модель: WL1037
• Номинальное напряжение: DC 24.0 V
• Мощность: 12,3 W
• Тип: Push-Pull
• Удерживающая сила: 2,6 N
• Ход: 10 mm (настраиваемый)
• Время сброса: 0,2 s
• Ресурс: 500 000 циклов
• Сертификации: CE, RoHS, ISO9001
• Длина выводов: 200 mm; Крепление: винт; Допуск размеров: ±0,1 mm
• Защита: по умолчанию нет (доступны трубчатые/герметичные варианты)
• Температура работы: -10°C до 100°C; Класс изоляции: B; Hi-Pot: AC 600V 2s
• MOQ: 1000 шт.; Производство: 5000 шт./неделя; Срок поставки: ~30 дней; Порт: Shenzhen
