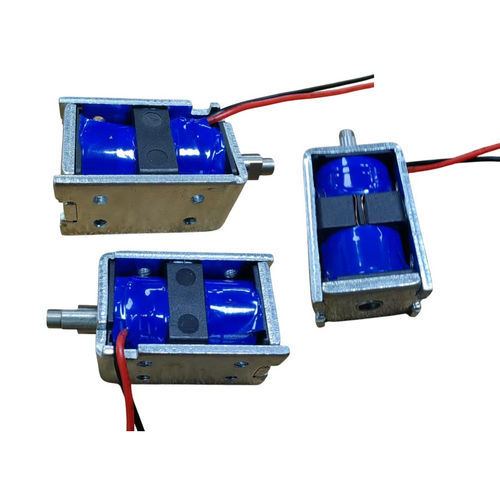

Линейный электромагнит WL1035

для автоматического удержаниякомпактный24 В

Обзор
Электромагнит с фиксацией push-pull Weilong AS 1035 (WL1035) — это электромеханический исполнительный механизм, преобразующий короткие электрические импульсы в линейное движение и фиксирующийся в конце хода без постоянного питания. Предназначен для компактных установок, где важны низкое энергопотребление и быстрая реакция.

Принцип работы
При коротком импульсе катушка формирует магнитное поле, которое перемещает сердечник (plunger) вперед или назад. Постоянный магнит или механический фиксатор удерживает сердечник после импульса, что исключает необходимость постоянного тока и снижает нагрев и энергопотребление.

Применение

• Системы доступа: смарт-замки, электронные защелки
• Торговые автоматы и механизмы выдачи
• Портативные и стационарные медицинские/диагностические приборы
• Промышленная автоматизация: клапаны, ворота, захваты, робото-эффекторы
• Автомобильная сфера: приводы дверей, переключающие механизмы
• Умная мебель, почтовые шкафчики, интеллектуальные шкафы

Преимущества и недостатки

• Преимущества: импульсный режим — очень низкое среднее потребление, удержание без постоянного питания, меньший нагрев, компактность, быстрая сработка.
• Недостатки: механизм фиксации усложняет конструкцию, может потребоваться специализированный драйвер импульсов, данные по удерживающей силе могут различаться в спецификациях (см. примечание), возможен износ магнитных/механических элементов при неправильном выборе.

Устранение неполадок (частые проблемы)

• Не двигается: проверьте питание, проводку, параметры импульса и целостность катушки.
• Не фиксируется: проверьте выравнивание магнита, механические препятствия и полярность/длительность импульса.
• Перегрев: чрезмерный рабочий цикл или неправильное напряжение.
• Медленная реакция: проверьте на наличие трения, загрязнений или несоответствующих допусков монтажа.

Технические данные (ключевые пункты)

• Бренд: Weilong
• Номер модели: AS 1035 (WL1035)
• Номинальное напряжение (V): DC 12V, 18V, 24V
• Номинальная мощность (W): 24 W
• Режим работы: Pull / Push
• Удерживающая сила: в одном месте указано 280 GF (≈2,75 N), в другом 20 N — уточните перед заказом
• Ход (mm): 3–8 mm (настраиваемый, типично 4–8 mm)
• Время сброса: 0,2 s ON, 1,8–2 s OFF (пример)
• Ресурс: 100 000 циклов
• Сертификации: CE, RoHS, ISO9001
• Материал: магнитный железный сплав высокого качества
• Длина выводов: 200 mm
• Способ установки: винтовой монтаж
• Допуск размеров: ±0,1 mm
• Класс изоляции: B (130°C)
• Hi-Pot тест: AC 600V 50/60Hz 2 s
• Рабочая температура: -10°C до 100°C
• Рабочий цикл: импульсный режим, диапазон 1–100% (напр.: 0,2 s ON / 1,8 s OFF)
• MOQ: 1000 шт.; Производственная мощность: 5000 шт./неделя; Срок поставки: 30 дней от Шэньчжэня
• Условия оплаты: TT или аккредитив на предъявителя; Гарантия: 1 год

Особенности единицы

• Корпус: углеродистая сталь с цинковым покрытием, гладкая поверхность; 96 часов испытания в соляном тумане для антикоррозионной стойкости.
• Якорь (plunger): углеродистая сталь Ø 4–10 mm, цинковое покрытие.
• Катушка: чистая медная обмотка для стабильного температурного поведения.
• Электрический пример: сопротивление 6 Ω, ток ≈12 A, мощность 24 W.
• Доступные напряжения: DC 12V / 18V / 24V; ход настраиваемый 3–8 mm.

Технические характеристики

• Бренд: Weilong
• Модель: AS 1035 (WL1035)
• Номинальные напряжения: DC 12 V, 18 V, 24 V
• Номинальная мощность: 24 W
• Сопротивление: 6 Ω (пример)
• Пример рабочего тока: ≈12 A
• Ход: 3–8 mm настраиваемый (типично 4–8 mm)
• Удерживающая сила: 280 GF (и альтернативно указано 20 N) — подтвердите для вашего применения
• Длина выводов: 200 mm
• Корпус: углеродистая сталь с цинковым покрытием (тест соляного тумана)
• Якорь: углеродистая сталь с цинковым покрытием (Ø 4–10 mm)
• Класс изоляции: B (130°C)
• Hi-Pot: AC 600 V 50/60 Hz 2 s
• Ресурс: 100 000 циклов
• Примеры duty: 0,2 s ON, 1,8–2 s OFF (диапазон 1–100%)
• Рабочая температура: -10°C до 100°C
• Монтаж: винтовой тип
• Сертификации: CE, RoHS, ISO9001
• MOQ / Поставка / Доставка: MOQ 1000 шт.; ~5000 шт./неделя; 30 дней от Шэньчжэня
