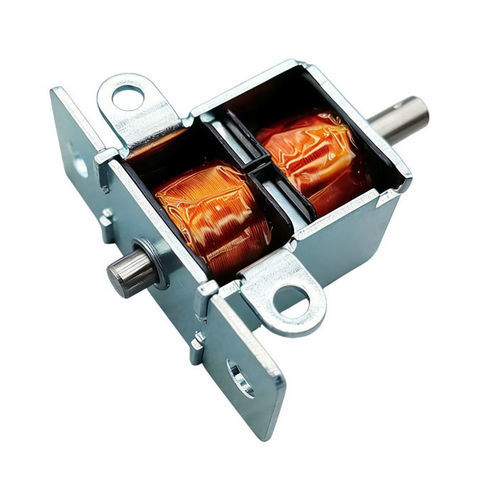

Нажимной затвор WL0726

с врезным замкомклавишныйс раскрытием выталкивающей силой

Обзор
Защёлкивающийся электромагнитный замок WL 0726 — компактный энергосберегающий бистабильный электромагнитный замок, предназначенный для автоматизированных систем и задач безопасности. Он удерживает состояние «заперт/отперт» без постоянного питания и требует лишь короткого импульса для смены состояния. Подходит для умных шкафчиков, торговых автоматов, киосков, банкоматов, медицинских шкафов и различных IoT/промышленных устройств. Доступен в исполнении DC 6V, 12V и 24V; проектирован для длительного срока службы, низкого нагрева и настраиваемой силы удержания и хода.

Конструкция и принцип работы
Устройство состоит из катушки и якоря (плунжера) с бистабильным механизмом, использующим постоянный магнит или механический фиксатор для удержания положения без постоянного возбуждения. Управление — импульсное (обычно 20–100 мс) или через смену полярности для бистабильного переключения. Варианты поддерживают поведение fail-safe или fail-secure в зависимости от требований приложения.

Ключевые функциональные особенности

• Энергосберегающий бистабильный дизайн: удерживает положение без тока.
• Быстрое срабатывание и долгий срок службы (тип. 200 000 циклов).
• Регулируемая удерживающая сила и ход для различных требований монтажа и запирания.
• Варианты напряжения: DC 6V / 12V / 24V.
• Линейный режим работы push-pull (толкать/втягивать плунжер).

Области применения

• Умные шкафчики, почтовые шкафчики и системы самообслуживания.
• Торговые автоматы, билетные системы, автоматизированные киоски и банкоматы.
• Медицинские шкафы и отсеки диагностического оборудования.
• Замки автомобильных отсеков и системы контроля доступа.
• Промышленная автоматизация, IoT-устройства и устройства умного здания.

Преимущества

• Очень низкое энергопотребление по сравнению с соленоидами длительного режима (подходит для систем с питанием от батареи).
• Низкий нагрев и увеличенный ресурс работы.
• Компактная и лёгкая конструкция для установки в ограниченном пространстве.
• Возможность настройки по напряжению, ходу и удерживающей силе.
• Варианты конфигурации для fail-safe или fail-secure режимов.

Недостатки

• Требуется точная электроника для управления импульсами, что увеличивает сложность системы.
• Начальная стоимость может быть выше, чем у простых нереверсивных соленоидов.
• В некоторых конструкциях время сброса и удерживающая сила могут отличаться от эквивалентных устройств длительного режима.

Устранение неисправностей (кратко)

• Замок не срабатывает: проверьте питание, импульсный сигнал (20–100 ms), проводку и целостность катушки.
• Замок срабатывает, но не фиксируется: увеличьте энергию/длину импульса в пределах спецификации; проверьте внутренний фиксатор/магнит и механическое выравнивание.
• Недостаточная удерживающая сила: убедитесь в стабильности напряжения; рассмотрите модель с большей силой; проверьте износ и препятствия.
• Перегрев катушки: избегайте непрерывного включения; обеспечьте правильное напряжение и снизьте рабочий цикл.
• Нестабильная работа: затяните электрические соединения; используйте стабильную схему управления; при воздействии среды рассмотрите корпус с IP-защитой.
• Вибрация/шумы: проверьте крепления и выравнивание; замените изношенные детали.
• Замок заедает: убедитесь в подаче обратного импульса для бистабильных типов; устраните заедание; при необходимости замените неисправный блок.

Рекомендации по проектированию и интеграции
Определите требования приложения (пространство, среда, fail-safe vs fail-secure, источник питания). Установите электрические параметры (напряжение: 6/12/24V DC, импульс 20–100 ms, ток/мощность) и механические параметры (типичный ход 5–10 мм, требуемая удерживающая сила, тип плунжера, конструкция крепления). Выберите между магнитным закреплением и механическим фиксатором, учитывая компромиссы. Учитывайте тепловые и цикловые ограничения, выберите провод катушки с запасом. Укажите степень защиты IP для уличного применения и антикоррозионную обработку при необходимости. Интегрируйте с подходящим драйвером (MOSFET/driver), реализуйте управление импульсом или сменой полярности и опциональную обратную связь. Проведите тестирование ресурса: циклы, термика, вибрация, солевой туман. Опции кастомизации: напряжение, ход, сила, крепление, разъем и покрытия.
Технические характеристики

• Brand: Weilong Technology
• Model Number: WL 0726
• Rated Voltage (V): DC 6V, 12V, or 24V
• Rated Power (W): 14–25 W
• Work Mode: Push and Pull Linear
• Holding Force (N): 1–10 N
• Stroke (mm): 5–10 mm (customizable)
• Reset Time(s): 1 s ON, 9 s OFF
• Service Life: 200,000 cycles (typical)
• Certification: CE, ROHS, ISO9001
• Material: Superior magnet iron
• Lead Wire Length (mm): 200 mm
• Install Style: Screw mounting
• Tolerance of Dimension: +/- 0.1 mm
• Water-proof: None (standard)
• Insulation Class: B
• Hi-Pot Test: AC 600V 50/60Hz 2s
• Non-excitation Holding Force: 0 N
• Working Temperature: -10°C to 100°C
• Duty Cycle: 1–100%
• Payment Term: TT or LC At Sight
• Sample Order: Yes
• Warranty: 1 Year
• MOQ: 1000 pcs
• Supply Ability: 5000 pcs per week
• Delivery Time: 30 Days
• Port of Loading: Shenzhen
