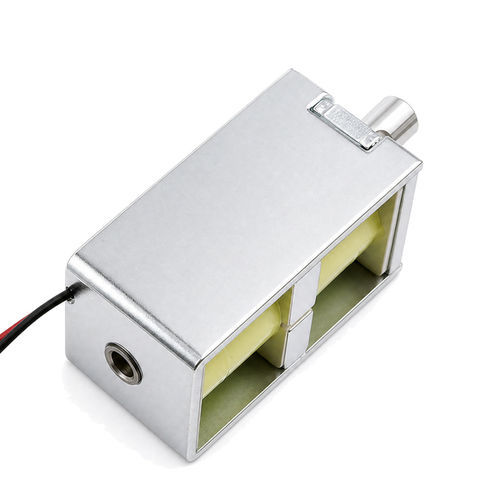

Линейный электромагнит WL1253

для автоматического удержаниякомпактныйбистабильный

Обзор продукта
WL1253 — линейный защёлкивающийся соленоид (бистабильный), который сохраняет положение сердечника (вытянутое/втянутое) без постоянного питания за счёт постоянного магнита, выполняющего механическую фиксацию. Короткий импульс полярности переключает состояние; в зафиксированном состоянии питание не требуется, что подходит для аккумуляторных и энергоэффективных систем.

Ключевое функциональное описание
WL1253 состоит из катушки, постоянного магнита, сердечника и корпуса. Короткий DC-импульс нужной полярности инвертирует или усиливает магнитное поле, перемещая сердечник; затем постоянный магнит удерживает новую позицию без дополнительной энергии. Типовой ход: 6 мм (на заказ). Рабочие напряжения обычно до 36 В постоянного тока в зависимости от модификации.

Принцип работы
Устройство сочетает электромагнит и постоянный магнит. Постоянный магнит обеспечивает удерживающую силу в одной из двух позиций при отсутствии питания. Применение правильно поляризованного DC-импульса создаёт временное поле, которое либо нейтрализует, либо усиливает постоянное поле, что приводит к перемещению сердечника в другое устойчивое положение. После импульса сердечник остаётся зафиксированным постоянным магнитом до следующего импульса противоположной полярности.

Основные характеристики

• Бистабильная работа: две устойчивые позиции, нулевое потребление при зафиксированном состоянии.
• Снижение нагрева за счёт импульсного режима; подходит для прерывистой работы.
• Высокая удерживающая сила относительно размера благодаря внутреннему постоянному магниту.
• Быстрый отклик и компактная конструкция; возможна магнитная экранировка.
• Типовая работа по импульсам (например, 20–100 мс); рекомендуемое напряжение для WL1253 — до DC 36 V.

Как избежать распространённых ошибок проектирования

• Режим постоянной подачи питания: избегайте непрерывного возбуждения. Ограничьте длительность импульса (обычно 20–100 мс) во избежание перегрева катушки.
• Неправильная полярность: применяйте H-мост или двухнаправленный драйвер; однонаправленный транзисторный драйвер не обеспечит реверс полярности.
• Обратная ЭДС: используйте диоды демпфирования или Zener-ограничители для поглощения всплесков напряжения при окончании импульса.
• Перегрузка: не превышайте максимальную удерживающую силу; предусмотрите механические упоры.
• Слабый источник питания: убедитесь, что питание может обеспечить пиковый ток импульса (типично до 1–2 A при 12 V).
• Ферромагнитные помехи: избегайте стальных/железных деталей рядом с устройством, которые отводят магнитный поток; предпочтительны немагнитные крепления.
• Размагничивание: избегайте высоких температур или неправильных повторяющихся импульсов, ослабляющих постоянный магнит.

Техническая информация (выдержка)

• Brand: Weilong Technology
• Model Number: WL1253
• Rated Voltage: DC 36V
• Rated Power: 30.9 W
• Work Model: Push-Pull Type
• Holding Force: 3000 GF
• Stroke (mm): 6 mm (на заказ)
• Reset Time: 0.2 s
• Service Life: 100,000 cycles
• Certification: CE, RoHS, ISO9001
• Material: Superior magnet iron
• Lead Wire Length: 200 mm
• Install Style: Screw
• Tolerance of Dimension: +/- 0.1 mm
• Water-proof: None (non-IP rated)
• Insulation Class: B
• Hi-Pot Test: AC 600V 50/60Hz 2s
• Pushing Force: 600 GF
• Working Temperature: -10°C to 100°C
• Duty Cycle: 1–100%
• Thread Depth (mm): /
• Payment Term: TT, or LC At Sight
• Sample Order: Yes
• Warranty: 1 Year
• MOQ: 1000 pcs
• Supply Ability: 5000 pcs per Week
• Delivery Time: 30 Days
• Port of Loading: Shenzhen

Преимущества и недостатки

• Преимущества: нулевое энергопотребление в удерживаемом состоянии; минимальное тепловыделение при удержании; механическая память положения; компактность; длительный ресурс при прерывистой эксплуатации.
• Недостатки: требует двухнаправленного управления (H-мост); обычно меньшее тяговое усилие по сравнению с соленоидами с постоянным питанием; не рекомендуется для очень частого переключения; чувствителен к сильным внешним магнитным полям.

Рекомендации по диагностике

• Не фиксируется (движется, но не удерживается): слишком короткий импульс или размагничивание. Увеличьте импульс до 50–100 мс; при необходимости замените магнит.
• Не двигается вообще: обрыв/короткое замыкание катушки, механическое заедание или отказ драйвера. Измерьте сопротивление катушки; проверьте чистоту направляющей; проверьте напряжения драйвера.
• Периодическое фиксирование: асимметричная полярность, недостаточный импульсный ток или залипание. Проверьте полярность и стабилизируйте питание (конденсатор низкого ESR рядом с катушкой).
• Фиксируется, но отпускается под нагрузкой: внешняя нагрузка превышает удерживающую силу или крепление из ферромагнитного материала мешает. Используйте более мощный соленоид или немагнитные крепления.
• Перегрев при импульсах: проверьте тайминги прошивки (ширина импульса); добавьте аппаратный сторож/ограничение, чтобы предотвратить длительное включение.

Применения
Типичные применения: интеллектуальные замки, запорные клапаны счётчиков, портативные медицинские приборы (клапаны/управление), механизмы запирания в электромобилях, торговые автоматы, системы контроля доступа, IoT-исполнители и другие низкопотребляющие автоматизации, требующие удержания состояния без питания.

Технические характеристики (сводка)

• Model: WL1253
• Rated Voltage: DC 36V
• Rated Power: 30.9 W
• Work Type: Push-Pull (bi-stable)
• Holding Force: 3000 GF
• Pushing Force: 600 GF
• Stroke: 6 mm (customizable)
• Reset Time: 0.2 s
• Service Life: 100,000 cycles
• Certifications: CE, RoHS, ISO9001
• Material: Superior magnet iron
• Lead Wire Length: 200 mm
• Mounting: Screw
• Dimension Tolerance: +/- 0.1 mm
• Waterproof: None (not IP rated)
• Insulation Class: B
• Operating Temperature: -10°C to 100°C
• Duty Cycle: 1–100%
• MOQ: 1000 pcs
• Supply Capacity: 5000 pcs/week
• Typical lead-time: 30 days
