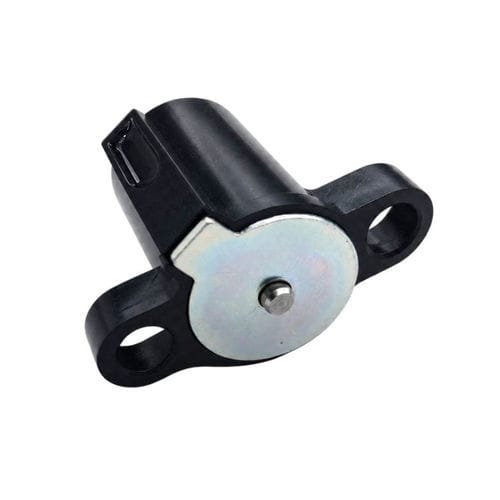

Поддерживающий электромагнит WL2334

линейныйдля блокировкидля блокировки

Обзор
Трубчатые защёлкивающиеся соленоиды — компактные электромагнитные приводы, обеспечивающие линейное перемещение с бистабильным (защёлкивающимся) механизмом. Они удерживают положение после срабатывания без непрерывного питания, что снижает энергопотребление и нагрев. Типичная конструкция включает трубчатый корпус, прецизионную обмотку, плунжерный узел, опциональный постоянный магнит, возвратный механизм и элементы крепления. Типичные области применения: системы контроля доступа, интеллектуальные замки, торговые автоматы, промышленная автоматизация, медицинское оборудование и средства безопасности.

Характеристики

• Компактная трубчатая конструкция для высокой магнитной эффективности.
• Низкое энергопотребление: энергия требуется только при переключении благодаря магнитному/механическому защёлкиванию.
• Надёжное удержание при тихой работе.
• Доступны различные напряжения, ходы и удерживающие силы для подбора под задачу.
• Прочная конструкция с простыми возможностями монтажа.

Применения

• Умные дверные замки, шкафные замки и гостиничные системы безопасности (решения с питанием от батареи).
• Механизмы блокировки и выдачи в торговых автоматах.
• Промышленная автоматизация: приводы, позиционирование и межблокировки.
• Медицинские устройства и автоматические шкафы, где требуются компактность и низкий уровень шума.
• Автомобильные приводы (лючки топливного бака, механизмы безопасности), телекоммуникационное оборудование, банковские и шкафовые системы.

Преимущества и недостатки

• Преимущества: энергоэффективность (для удержания положение не требуется постоянный ток), быстрая реакция, тихая работа, компактность, широкий выбор напряжений/ходов/сил, длительный ресурс.
• Недостатки: более сложная внутренняя конструкция по сравнению с простыми push-pull типами (возможное увеличение стоимости), чувствительность к нестабильному питанию, деградация постоянных магнитов при высоких температурах, как правило меньший ход по сравнению с некоторыми моторными приводами.

Поиск неисправностей и обслуживание

• Убедитесь, что питание соответствует номинальному напряжению для корректного защёлкивания/сброса.
• Проверьте проводку и разъёмы на предмет ослабления, повреждений или коррозии.
• Проверьте контроллер и предохранители, если соленоид не срабатывает.
• Очистите трубчатый корпус и область плунжера от пыли или посторонних частиц, если движение затруднено.
• Следите за перегревом из‑за чрезмерной нагрузки, неправильного напряжения или недостаточной вентиляции, чтобы не повредить изоляцию обмотки.
• Снижение удерживающей силы может указывать на деградацию магнитов; шум или вибрация могут быть вызваны ослаблением креплений или изношенными деталями.

Как выбрать
Выбирайте трубчатый защёлкивающийся соленоид, оценивая требуемое рабочее напряжение, удерживающую силу (с запасом безопасности), длину хода (оптимизировать под силу), рабочий цикл (прерывистый vs непрерывный), условия окружающей среды (температура, влажность, требования к водозащите), скорость реакции, ожидаемое число циклов, ограничения по монтажу и потребность в индивидуальных вариантах плунжера или крепления.

Трубчатый с защёлкой vs Рамный с защёлкой — ключевые отличия
Конструкция и магнитная цепь: трубчатая (замкнутая стальная трубка) обеспечивает более высокую магнитную эффективность и плотность силы; рамная (C/D) открытая и менее эффективна магнитно. Трубчатые типы обычно предлагают лучшую защиту от внешних воздействий, большую стойкость к ударам/вибрациям и более длительный ресурс, тогда как рамные типы более экономичны для массового производства и чистых условий.

Резюме технического листа
Предоставлены технический обзор, примечания по эксплуатации, области применения, характеристики, рекомендации по устранению неисправностей и советы по подбору для WL2334. Технический лист содержит таблицу с номинальными напряжениями, мощностью, силами и данными по производству/поставке.

FAQ (выбор)

• В: Что такое трубчатый защёлкивающийся соленоид? О: Электромагнитный привод, использующий магнитное или механическое защёлкивание для удержания положения без непрерывного питания.
• В: Как он экономит энергию? О: Энергия расходуется только при изменении положения; плунжер остаётся защёлкнутым без тока.
• В: Какие напряжения доступны? О: Распространённые напряжения: 6V DC, 12V DC, 24V, 48V и 89V DC; возможны индивидуальные напряжения.
• В: Можно ли использовать постоянно? О: Предназначены преимущественно для прерывистой эксплуатации; непрерывная работа может вызвать перегрев.

Технические характеристики

• Brand: Weilong Technology
• Model Number: WL2334
• Rated Voltage (V): DC 12V, 24V, 48V to 89V
• Rated Power (W): 7 - 14.4 W
• Work Model: Pull-Push Type
• Holding Force: 5 N (push force: 200 gf)
• Stroke: Customized
• Reset Time: 1 s
• Service Life: 200,000 cycles
• Certifications: CE, RoHS, ISO9001
• Material: Carbon steel housing
• Lead Wire Length: 200 mm
• Install Style: mounted with screw hole for easy setup
• Tolerance of Dimension: +/- 0.1 mm
• Water-proof: None (standard)
• Insulation Class: B
• Hi-Pot Test: AC 600V 50/60Hz 2s
• Non-excitation Holding Force: 0
• Working Temperature: -10°C to 100°C
• Duty Cycle: 1 - 100%
• Thread Depth: /
• Payment Term: TT or LC at sight
• Sample Order: Yes
• Warranty: 1 Year
• MOQ: 500 pcs
• Supply Ability: 5000 pcs per week
• Delivery Time: 30 days
• Port of Loading: Shenzhen
