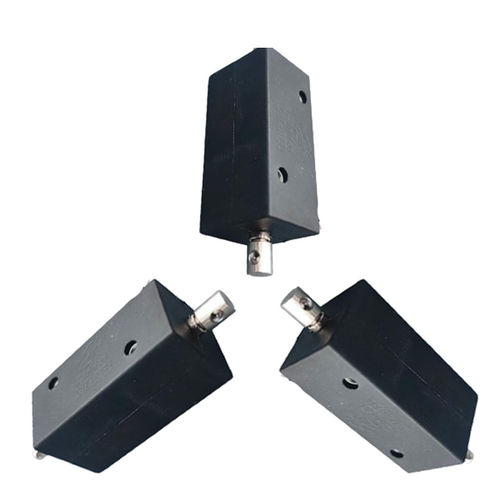

Поддерживающий электромагнит WL0735B

для блокировкидля автоматического удержаниякомпактный

Описание продукта
Защёлкивающийся толкающе‑тянущий соленоид обеспечивает линейное движение «толкать» и «тянуть» и остаётся зафиксированным в позиции без постоянного питания. Короткий электрический импульс переключает состояние; якорь удерживается постоянным магнитом или механическим замком, что обеспечивает энергоэффективную работу для автоматизированных систем и устройств на батарейном питании.

Принцип работы
Электрический импульс возбуждает катушку и перемещает внутренний якорь в позицию push или pull. Якорь удерживается магнитом или механическим замком, поэтому ток удержания не требуется. Обратный импульс или вспомогательная катушка освобождают защёлку и возвращают якорь в исходное положение.

Ключевые характеристики

• Удерживает позицию без постоянного питания (защёлка)
• Низкий нагрев при работе
• Быстрое срабатывание, подходит для высокочастотной коммутации
• Компактный и тихий в работе
• Длительный срок службы (рассчитан на большое число циклов)
• Варианты по напряжению, ходу и удерживающей силе

Промышленные применения

• Промышленная автоматизация: блокировочные механизмы, системы сортировки и транспортировки, роботизированные актуаторы, защитные блокировки
• Системы контроля доступа: электронные замки дверей и шкафов
• Торговые автоматы и диспенсеры
• Медицинские приборы и переносные устройства
• Автомобильные системы: электронные замки, механизмы сидений или трансмиссии
• Клапаны и оборудование для управления жидкостями, IoT‑устройства и устройства на батареях

Преимущества

• Сниженное энергопотребление (питается только при переключении)
• Отсутствие тока удержания
• Низкий нагрев и продлённый срок службы
• Точное позиционирование и тихая работа

Недостатки

• Более сложная конструкция и обычно более высокая стоимость по сравнению с незащёлкивающимися соленоидами
• Во многих конструкциях требуется импульсная схемотехника (реверс полярности или двойная катушка)
• Удерживающая сила зависит от конструкции магнита/защёлки и может быть ограничена для очень больших нагрузок
• При отсутствии защиты может быть подвержен воздействию сильных внешних магнитных полей или механических ударов

Устранение неполадок

• Проверить правильность напряжения питания и параметры импульса
• Осмотреть проводку, разъёмы и пайку
• Измерить сопротивление катушки и проверить на обрыв/короткое замыкание
• Проверить механические заклинивания, загрязнение или коррозию
• Подтвердить целостность защёлки и корректную длительность импульса
• Оценить режим работы (duty cycle) чтобы избежать перегрева при слишком длительной непрерывной работе

Как выбрать

• Укажите требуемые удерживающие и динамические силы push/pull
• Подтвердите необходимую длину хода (3–5 мм типично для этой модели)
• Выберите рабочее напряжение (12V DC или 24V DC) и допустимый ток
• Определите цикл работы, частоту переключения и требования по времени отклика
• Проверьте размеры крепления, требования по защите и рабочий температурный режим
• Проведите прототипные испытания для проверки силы, долговечности и электрического поведения

Технические характеристики

• Brand: Weilong Technology
• Model Number: WL0735B
• Rated Voltage: DC 12V or DC 24V
• Rated Power: 9 W
• Work Model: Push–Pull (latching)
• Holding Force: 500 Gf
• Push/Pull Force: 120 Gf
• Stroke: customizable, 3–5 mm
• Current: 0.75 A
• Material: carbon steel housing
• Lead Wire Length: 200 mm
• Install Style: mounted with screw holes
• Tolerance of Dimension: ±0.1 mm
• Water-proof: none specified
• Insulation Class: B
• Hi-Pot Test: AC 600V 50/60Hz 2s
• Non-excitation Holding Force: 0
• Working Temperature: -10°C to 100°C
• Duty Cycle: 1–100%
• Service Life: ~100,000 cycles
• Payment Terms: TT or LC at sight
• Sample Order: Yes
• Warranty: 1 year
• MOQ: 500 pcs
• Supply Ability: 5,000 pcs per week
• Delivery Time: 40 days
• Port of Loading: Shenzhen
