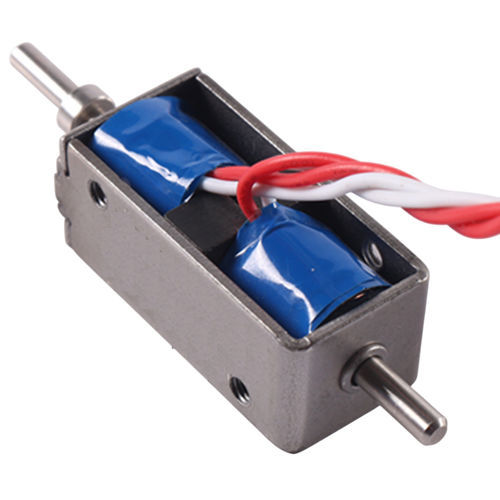

Поддерживающий электромагнит WL 0735

для автоматического удержаниякомпактныйбистабильный

Обзор
Магнитные защёлкивающиеся соленоиды — это линейные соленоиды с открытой рамой и встроенными постоянными магнитами, которые фиксируют шток в положении без постоянного питания. Они предназначены для энергоэффективных, батарейных или удалённых приложений, где требуется удержание позиции с минимальным тепловыделением.

Особенности устройства
Работа бистабильная: короткий импульс перемещает шток, затем постоянный магнит удерживает его механически без тока. WL 0735 — open-frame устройство типа pull/push, подходит для встроенных компактных решений; возможна кастомизация конца штока, клемм и монтажных отверстий при соблюдении MOQ.

Краткие технические данные
Brand: Weilong Technology
Model Number: WL 0735
Rated Voltage (V): DC 12V or DC 24V
Rated Power (W): 14 W
Work Model: Pull Push Type
Holding Force (N): 2 N
Stroke (mm): Customized
Reset Time (s): 1 S
Service Life: 200,000 cycles
Certifications: CE, ROHS, ISO9001
Material: Carbon steel housing
Lead Wire Length (mm): 200
Install Style: mounted screw hole for easy set up
Dimension Tolerance: +/- 0.1 mm
Water-proof: none (no IP rating specified)
Insulation Class: B
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0 N
Working Temperature: -10°C to 100°C
Duty Cycle: 1-100%
MOQ: 500 pcs
Supply Ability: 5000 pcs per week
Delivery Time: 30 days
Port of Loading: Shenzhen
Warranty: 1 year

Применения

• Умные замки и контроль доступа: электронные замки дверей, умные шкафы, постаматы, отельные замки, двери торговых автоматов — выбирают за низкое потребление в режиме ожидания и удержание при отключении питания.
• Промышленная автоматизация: блокировка позиции, системы сортировки/выдачи, механические блокировки безопасности — удерживает позицию без постоянного тока.
• Автосистемы: замки лючка топлива, блокировки разъёма зарядки EV, фиксации сидений/механизмов — экономия батареи и низкий нагрев.
• Медицинские приборы: портативная диагностическая аппаратура, устройства выдачи лекарств, медицинские шкафы — подходят для портативных устройств на батарее.
• IoT и умный дом: умные почтовые ящики, интеллектуальные шкафчики, автоматические ящики, блокировки бытовой техники — энергоэффективное удержание состояния.
• Платёжные и торговые системы: билетные аппараты, монетоприёмники, блоки блокировки POS, механизмы банкоматов — сохраняет состояние без постоянного электропитания.
• Энергетика и коммунальные услуги: умные счётчики, блокировки автоматов, дистанционные переключатели, реле для солнечных/аккумуляторных систем — снижает потребление энергии в долгосрочной перспективе.

Преимущества и недостатки

• Преимущества: нулевой ток удержания, низкое тепловыделение, долгий срок службы, быстрая реакция, стабильная удерживающая сила, бистабильная работа, подходит для батарейных и удалённых устройств.
• Недостатки: требуется импульсное управление или разворот полярности для смены состояния, чувствительность к полярности, более сложная схема управления, более высокая первоначальная стоимость по сравнению со стандартными соленоидами.

Дополнительные примечания
Разработан для OEM-кастомизации: сила, ход, напряжение, размеры, варианты крепления, конец штока, клеммы и монтажные отверстия могут быть адаптированы при соблюдении MOQ. Рабочий режим latching обычно использует короткие импульсы (например, 20–200 мс) и может требовать драйверной схемы (H-bridge или разворот полярности) в зависимости от типа защёлкивания.

Технические характеристики

• Model: WL 0735
• Brand: Weilong Technology
• Rated Voltage: DC 12V or DC 24V
• Rated Power: 14 W
• Work Model: Pull Push Type
• Holding Force: 2 N
• Stroke: Customized
• Reset Time: 1 s
• Service Life: 200,000 cycles
• Certifications: CE, ROHS, ISO9001
• Material: Carbon steel housing
• Lead Wire Length: 200 mm
• Installation: mounted with screw holes
• Dimension Tolerance: +/- 0.1 mm
• Waterproof: none (no IP rating)
• Insulation Class: B
• Hi-Pot Test: AC 600V 50/60Hz 2s
• Non-excitation Holding Force: 0 N
• Operating Temperature: -10°C to 100°C
• Duty Cycle: 1-100%
• MOQ: 500 pcs
• Supply Ability: 5000 pcs/week
• Delivery Time: 30 days
• Port of Loading: Shenzhen
• Warranty: 1 year
