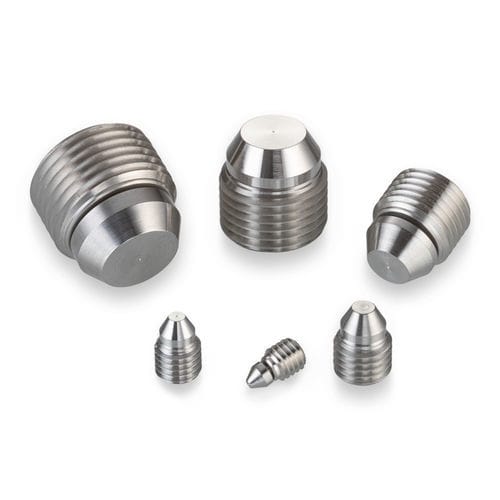

Цилиндрическая пробка PLAA6218010A

резьбоваяиз металлаиз нержавеющей стали

Эта резьбовая заглушка предназначена для приложения осевой силы только на монтажное отверстие, что делает её идеальной для герметизации отверстий с тонкими стенками. Она использует металлическое уплотнение для высоких давлений и является как съёмной, так и многоразовой, обеспечивая лёгкий доступ к герметизированным проходам. Заглушки A.F.O. имеют уникальное плавающее уплотнение, которое самоцентрируется, позволяя использовать резьбовые отверстия, которые не идеально концентричны с проходным отверстием. Размеры варьируются от 0,19 до 0,75 дюйма. - Диаметр заглушки: 0,625 дюйма - Макс. диаметр герметизируемого прохода: 0,500 дюйма - Испытательное давление: 50,000 psi - Материал заглушки: Нержавеющая сталь - Материал корпуса: Алюминий или нержавеющая сталь Общая производительность - Испытательное давление (psi x 1000): Нержавеющая сталь: 50, Алюминий: 20, AISI 8630: 50 Материалы - Резьбовой корпус: 303 CRES, QQ-S-763C и AMS 5640 Тип I, Пассивация - Нос: 15-5 PH CRES, AMS 5659, Пассивация Номера деталей и спецификации - Номер детали: PLAA6218010A - A Мин.: 0,384 - A Макс.: 0,5 - D Ном.: 0,169 - E* Мин.: 0,63 - F Мин.: 0,11 - Вес (г): 15 - Резьба B: 0,625 - 18 - C Справка: 0,63 - G Шестигранник: 0,312 *Размер (E) будет варьироваться в зависимости от изменений размера (A). Все размеры указаны в дюймах. Эта информация предоставлена только для справки. Запасные части и аксессуары - Номер детали инструмента для чеканки: CUTA6250163A - Необходимое вращение инструмента: 110° +/- 25° - (Справка) Момент чеканки (алюминиевый корпус): 40 ft-lbs - Момент установки (алюминиевый корпус): 40 ft-lbs - (Справка) Момент чеканки (стальной/AISI 8630 корпус): 95 ft-lbs - Момент установки (стальной/AISI 8630 корпус): 55 ft-lbs Для размеров, пожалуйста, обратитесь к вкладке Номера деталей и спецификации. Техническое гидравлическое руководство по решениям для аэрокосмической, энергетической и автоспортивной отраслей Страница A57 Ключевые факты о продукте: - Диаметр заглушки: 0,625 дюйма - Макс. диаметр герметизируемого прохода: 0,500 дюйма - Испытательное давление: 50,000 psi - Материал заглушки: Нержавеющая сталь - Материал корпуса: Алюминий или нержавеющая сталь Технические характеристики / Особенности: - Резьбовая заглушка для приложения осевой силы - Идеально для герметизации тонких стенок - Металлическое уплотнение для высоких давлений - Съёмная и многоразовая - Плавающее уплотнение для самоцентрирования - Диапазон размеров: 0,19 до 0,75 дюйма - Испытательное давление: 50,000 psi (нержавеющая сталь), 20,000 psi (алюминий), 50,000 psi (AISI 8630) - Резьбовой корпус: 303 CRES, QQ-S-763C и AMS 5640 Тип I, Пассивация - Нос: 15-5 PH CRES, AMS 5659, Пассивация - Номер детали: PLAA6218010A - Номер детали инструмента для чеканки: CUTA6250163A - Необходимое вращение инструмента: 110° +/- 25° - Момент чеканки (алюминиевый корпус): 40 ft-lbs - Момент установки (алюминиевый корпус): 40 ft-lbs - Момент чеканки (стальной/AISI 8630 корпус): 95 ft-lbs - Момент установки (стальной/AISI 8630 корпус): 55 ft-lbs
