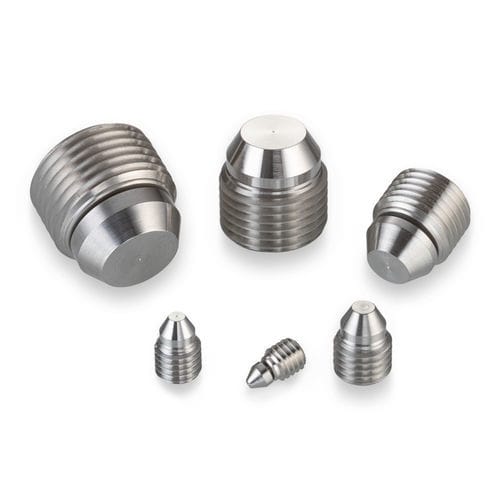

Цилиндрическая пробка PLAA1932010A

резьбоваяиз нержавеющей сталииз алюминия

Эта резьбовая заглушка предназначена для приложения осевой силы только на монтажное отверстие, что делает ее идеальной для герметизации отверстий с тонкими стенками. Она использует металлическое уплотнение для высоконапорных применений и является как съемной, так и многоразовой, обеспечивая легкий доступ к герметизированным проходам. Заглушки A.F.O. имеют уникальное плавающее уплотнение, которое самоцентрируется, чтобы позволить резьбовым отверстиям, которые не идеально концентричны с проходным отверстием. Размеры варьируются от 0,19 до 0,75 дюйма. - Диаметр заглушки: 0,190 дюйма - Макс. диаметр герметизируемого прохода: 0,098 дюйма - Испытательное давление: 56,000 psi - Материал заглушки: Нержавеющая сталь - Материал корпуса: Алюминий или нержавеющая сталь Общая производительность - Нержавеющая сталь: 56,000 psi - Алюминий: 26,000 psi - AISI 8630: 56,000 psi Материалы - Резьбовой корпус: 303 CRES, QQ-S-763C и AMS 5640 Тип I, Пассивация - Нос: 15-5 PH CRES, AMS 5659, Пассивация Запасные части и аксессуары - Номер детали инструмента для чеканки: CUTA1900163A - Необходимое вращение инструмента: 200° +/- 45° - Момент чеканки (алюминиевый корпус): 10 in-lbs - Момент установки (алюминиевый корпус): 7 in-lbs - Момент чеканки (стальной/AISI 8630 корпус): 22 in-lbs - Момент установки (стальной/AISI 8630 корпус): 18 in-lbs Номера деталей и спецификации - Номер детали: PLAA1932010A - A Min.: 0,08 - A Max.: 0,098 - D Nom.: 0,077 - E* Min.: 0,295 - F Min.: 0,08 - Вес: 0,5 г - Резьба B: 0,19 - 32 - C Ref.: 0,315 - G Hex: 0,094 Для размеров, пожалуйста, обратитесь к вкладке Номера деталей и спецификации. Техническое руководство по гидравлике для аэрокосмических, энергетических и автоспортивных решений Страница A56 Процедура установки: PS 1013 H: Процедуры установки для заглушек A.F.O.® Инструменты для установки и производства: Загрузить CUTA1900163A: Инструмент для чеканки заглушек CAD-оболочка: Модель заглушки A.F.O. из нержавеющей стали 190 Ресурс: Техническое руководство по гидравлике для аэрокосмических, энергетических и автоспортивных решений Ресурс: Обзор характеристик и преимуществ расширительных заглушек Lee Ресурс: Двойные уплотнительные заглушки A.F.O.® обеспечивают функции предварительной зарядки и продувки Технические характеристики: - Диаметр заглушки: 0,190 дюйма - Макс. диаметр герметизируемого прохода: 0,098 дюйма - Испытательное давление: 56,000 psi - Материал заглушки: Нержавеющая сталь - Материал корпуса: Алюминий или нержавеющая сталь - Материал резьбового корпуса: 303 CRES (QQ-S-763C и AMS 5640 Тип I, Пассивация) - Материал носа: 15-5 PH CRES (AMS 5659, Пассивация) - Номер детали инструмента для чеканки: CUTA1900163A - Необходимое вращение инструмента: 200° +/- 45° - Момент чеканки (алюминиевый корпус): 10 in-lbs - Момент установки (алюминиевый корпус): 7 in-lbs - Момент чеканки (стальной/AISI 8630 корпус): 22 in-lbs - Момент установки (стальной/AISI 8630 корпус): 18 in-lbs - Номер детали: PLAA1932010A - A Min.: 0,08 - A Max.: 0,098 - D Nom.: 0,077 - E* Min.: 0,295 - F Min.: 0,08 - Вес: 0,5 г - Резьба B: 0,19 - 32 - C Ref.: 0,315 - G Hex: 0,094
