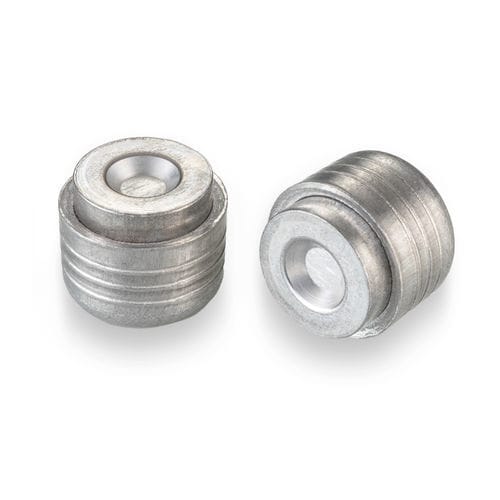

Коническая пробка PLBA1103610S

резьбоваянерезьбоваяиз нержавеющей стали

Этот предварительно собранный конический расширительный пробка из алюминия предназначен для герметизации проходов жидкости в металлических отливках, создавая герметичное уплотнение без использования резьбы, уплотнительных колец или герметиков. Его уникальная коническая конструкция устраняет необходимость в строгих производственных допусках и позволяет конструкторам минимизировать толщину стенки вокруг пробки, даже для хрупких материалов корпуса. Предварительно собранная пробка облегчает надежный автоматизированный или ручной процесс установки. Идеально подходит для применения в больших объемах. - Диаметр пробки: 11,03 мм - Максимальный диаметр герметизируемого прохода: 10,39 мм - Номинальное давление: 35 бар - Материал пробки: Алюминий - Материал корпуса: Алюминий, чугун, нержавеющая сталь или сталь Общие характеристики - Номинальное давление*: 35 бар - Максимальный диаметр герметизируемого прохода: 10,39 мм - Максимальная температура: 135°C - Типичная сила установки в алюминии: 6,2 кН - Допустимые материалы корпуса: Алюминий, чугун, нержавеющая сталь и сталь *Номинальное давление может быть выше в зависимости от конкретных требований приложения. Материалы - Штифт: Алюминий 6061 - Пробка: Алюминий 6061 Номера деталей и спецификации - НОМЕР ДЕТАЛИ: PLBA1103610S - ВЕС: 1,5 г - НОМЕР ЧЕРТЕЖА УСТАНОВОЧНОГО ОТВЕРСТИЯ: 1INST002870S Запасные части и аксессуары - НОМЕР ДЕТАЛИ: PLBT0110901S, ОПИСАНИЕ: Инструмент для установки пробки 11 мм Short Betaplug - НОМЕР ДЕТАЛИ: PLBT1100012S, ОПИСАНИЕ: Коническая развертка для пробки 11 мм Short Betaplug - НОМЕР ДЕТАЛИ: PLBT1100014S, ОПИСАНИЕ: Коническая развертка для пробки 11 мм Short Betaplug, грубая отделка - Размерный вид: Доступны чертежи 2D и установочного отверстия (см. изображения). - Для получения дополнительной информации: См. Руководство по промышленной микро-гидравлике для автомобильных и промышленных решений, страницы A79-A80, A85-A88. Ключевые технические характеристики: - Диаметр пробки: 11,03 мм - Максимальный диаметр герметизируемого прохода: 10,39 мм - Номинальное давление: 35 бар - Максимальная температура: 135°C - Типичная сила установки в алюминии: 6,2 кН - Материал пробки: Алюминий 6061 - Допустимые материалы корпуса: Алюминий, чугун, нержавеющая сталь, сталь - Номер детали: PLBA1103610S - Вес: 1,5 г - Номер чертежа установочного отверстия: 1INST002870S
