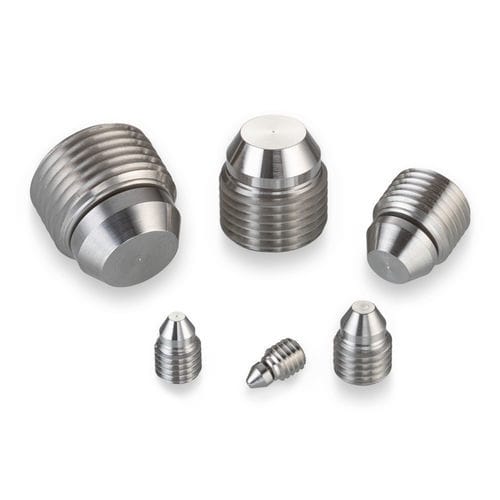

Цилиндрическая пробка PLAA3724010A

резьбоваяиз нержавеющей сталииз алюминия

Эта резьбовая заглушка предназначена для приложения осевой силы только на монтажное отверстие, что делает её идеальной для герметизации отверстий с тонкими стенками. Она использует металлическое уплотнение для высоконапорных применений и является как съёмной, так и многоразовой, обеспечивая лёгкий доступ к герметизированным проходам. Заглушки A.F.O. имеют уникальное плавающее уплотнение, которое самоцентрируется, позволяя использовать резьбовые отверстия, которые не идеально концентричны с проходным отверстием. Размеры варьируются от 0,19 до 0,75 дюйма. - Диаметр заглушки: 0,375 дюйма - Макс. диаметр герметизируемого прохода: 0,276 дюйма - Испытательное давление: 54,000 psi - Материал заглушки: Нержавеющая сталь - Материал корпуса: Алюминий или нержавеющая сталь Общие характеристики - Нержавеющая сталь: 54,000 psi - Алюминий: 24,000 psi - AISI 8630: 54,000 psi Материалы - Резьбовой корпус: 303 CRES, QQ-S-763C и AMS 5640 Тип I, Пассивация - Нос: 15-5 PH CRES, AMS 5659, Пассивация Размерные виды и детали монтажного отверстия Для размеров, пожалуйста, обратитесь к вкладке Номера деталей и спецификации. Номера деталей и спецификации - Номер детали: PLAA3724010A - A Min.: 0,187 - A Max.: 0,276 - D Nom.: 0,129 - E* Min.: 0,454 - F Min.: 0,12 - Вес: 3,6 г - Резьба B: 0,375 - 24 - C Ref.: 0,455 - G Hex: 0,187 *Размер (E) будет варьироваться в зависимости от изменений размера (A). Все размеры указаны в дюймах. Эта информация предоставляется только для справки. Запасные части и аксессуары - Номер детали инструмента для чеканки: CUTA3750163A - Требуемое вращение инструмента: 150° +/- 30° - (Ref) Момент чеканки (алюминиевый корпус): 125 in-lbs - Момент установки (алюминиевый корпус): 100 in-lbs - (Ref) Момент чеканки (стальной/корпус AISI 8630): 275 in-lbs - Момент установки (стальной/корпус AISI 8630): 220 in-lbs - CAD-оболочка: Модель заглушки A.F.O. из нержавеющей стали 375 (доступна по запросу) - Руководство: Техническое гидравлическое руководство по решениям для аэрокосмической, энергетической и автоспортивной отраслей (см. PDF в документах) - Видео о продукте: Обзор функций и преимуществ расширительной заглушки Lee (см. ссылку на видео) Технические характеристики - Тип продукта: Резьбовая заглушка - Тип уплотнения: Металл-металл - Съёмная/Многоразовая: Да - Самоцентрирующееся плавающее уплотнение: Да - Диапазон размеров: 0,19 до 0,75 дюйма - Испытательное давление (нержавеющая сталь): 54,000 psi - Материал заглушки: 303 CRES, 15-5 PH CRES - Материал корпуса: Алюминий или нержавеющая сталь - Отделка: Пассивация - Пример номера детали: PLAA3724010A - Вес: 3,6 г - Резьба: 0,375 - 24
