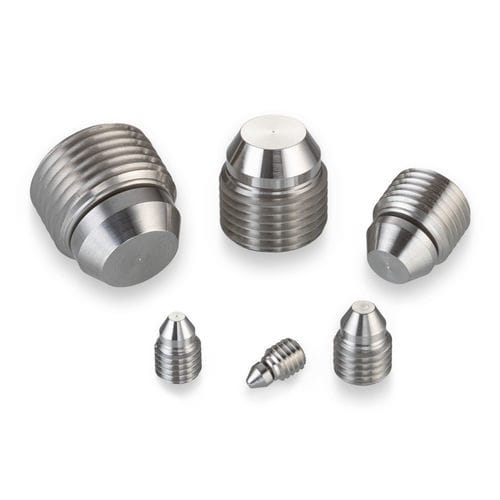

Цилиндрическая пробка PLAA2528010A

резьбоваяиз нержавеющей сталидля алюминия

Эта резьбовая заглушка предназначена для приложения осевой силы только на монтажное отверстие, что делает её идеальной для герметизации отверстий с тонкими стенками. Она использует металлическое уплотнение для высоких давлений и является как съёмной, так и многоразовой, обеспечивая лёгкий доступ к герметизированным проходам. Заглушки A.F.O. имеют уникальное плавающее уплотнение, которое самоцентрируется, позволяя использовать резьбовые отверстия, которые не идеально концентричны с проходным отверстием. Размеры варьируются от 0,19 до 0,75 дюйма. - Диаметр заглушки: 0,250 дюйма - Макс. диаметр герметизируемого прохода: 0,156 дюйма - Испытательное давление: 56,000 psi - Материал заглушки: Нержавеющая сталь - Материал корпуса: Алюминий или нержавеющая сталь Общие характеристики - Испытательное давление (psi x 1000): Нержавеющая сталь: 56, Алюминий: 26, AISI 8630: 56 Материалы - Резьбовой корпус: 303 CRES, Спецификация: QQ-S-763C и AMS 5640 Тип I, Отделка: Пассивация - Нос: 15-5 PH CRES, Спецификация: AMS 5659, Отделка: Пассивация Размерные виды и детали монтажного отверстия Для размеров, пожалуйста, обратитесь к вкладке Номера деталей и спецификации. Номера деталей и спецификации - Номер детали: PLAA2528010A - A Мин.: 0,098 - A Макс.: 0,156 - D Ном.: 0,102 - E* Мин.: 0,364 - F Мин.: 0,07 - Вес: 1,3 г - Резьба B: 0,25 - 28 - C Справка: 0,365 - G Шестигранник: 0,125 *Размер (E) будет варьироваться в зависимости от изменений размера (A). Все размеры указаны в дюймах. Эта информация предоставляется только для справки. Запасные части и аксессуары - Номер детали инструмента для чеканки: CUTA2500163A - Требуемое вращение инструмента: 175° +/- 35° - (Справка) Момент чеканки (алюминиевый корпус): 30 in-lbs - Момент установки (алюминиевый корпус): 25 in-lbs - (Справка) Момент чеканки (стальной/AISI 8630 корпус): 71 in-lbs - Момент установки (стальной/AISI 8630 корпус): 55 in-lbs - Доступные размеры: 0,19 до 0,75 дюйма - Съёмная и многоразовая - Металлическое уплотнение для высокого давления - Плавающее уплотнение для самоцентрирования Характеристики / Технические спецификации - Диаметр заглушки: 0,250 дюйма - Макс. диаметр герметизируемого прохода: 0,156 дюйма - Испытательное давление: 56,000 psi (нержавеющая сталь), 26,000 psi (алюминий), 56,000 psi (AISI 8630) - Материал заглушки: Нержавеющая сталь (303 CRES, 15-5 PH CRES) - Материал корпуса: Алюминий или нержавеющая сталь - Резьба: 0,25 - 28 - Вес: 1,3 г - Момент установки (алюминий): 25 in-lbs - Момент установки (сталь/AISI 8630): 55 in-lbs - Номер детали инструмента для чеканки: CUTA2500163A
