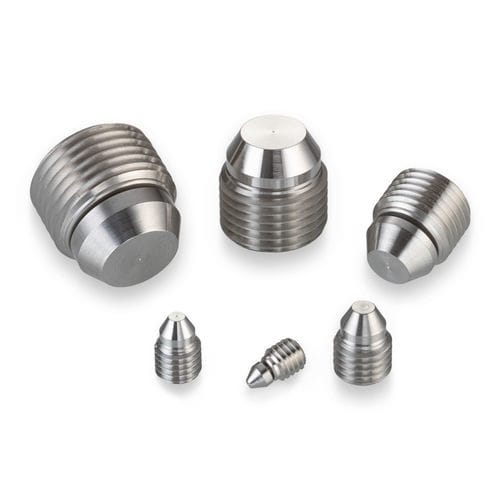

Цилиндрическая пробка PLAA3124010A

резьбоваяиз нержавеющей сталииз алюминия

Эта резьбовая заглушка предназначена для приложения осевой силы только на монтажное отверстие, что делает ее идеальной для герметизации отверстий с тонкими стенками. Она использует металлическое уплотнение для высоконапорных применений и является как съемной, так и многоразовой, обеспечивая легкий доступ к герметизированным проходам. Заглушки A.F.O. имеют уникальное плавающее уплотнение, которое самоцентрируется, позволяя использовать резьбовые отверстия, которые не идеально концентричны с проходным отверстием. Размеры варьируются от 0,19 до 0,75 дюйма. - Диаметр заглушки: 0,312 дюйма - Макс. диаметр герметизируемого прохода: 0,209 дюйма - Испытательное давление: 56,000 psi - Материал заглушки: Нержавеющая сталь - Материал корпуса: Алюминий или нержавеющая сталь Общая производительность - Испытательное давление (psi x 1000): Нержавеющая сталь: 56, Алюминий: 26, AISI 8630: 56 Материалы - Резьбовой корпус: 303 CRES, Спецификация: QQ-S-763C и AMS 5640 Тип I, Отделка: Пассивация - Нос: 15-5 PH CRES, Спецификация: AMS 5659, Отделка: Пассивация Размерные виды и детали монтажного отверстия Для размеров, пожалуйста, обратитесь к вкладке Номера деталей и спецификации. Номера деталей и спецификации - Номер детали: PLAA3124010A - A Min.: 0,136 - A Max.: 0,209 - D Nom.: 0,119 - E* Min.: 0,412 - F Min.: 0,09 - Вес (г): 2,1 - Резьба B: 0,312 - 24 - C Ref.: 0,415 - G Hex: 0,156 *Размер (E) будет варьироваться в зависимости от изменений размера (A). Все размеры указаны в дюймах. Эта информация предоставляется только для справки. Запасные части и аксессуары - Номер детали инструмента для чеканки: CUTA3120163A - Необходимое вращение инструмента: 150° +/- 30° - (Ref) Момент чеканки (алюминиевый корпус): 85 in-lbs - Момент установки (алюминиевый корпус): 75 in-lbs - (Ref) Момент чеканки (стальной/AISI 8630 корпус): 180 in-lbs - Момент установки (стальной/AISI 8630 корпус): 90 in-lbs - CAD-оболочка: Модель заглушки A.F.O. из нержавеющей стали 312 (доступна по запросу) - Руководство: Техническое гидравлическое руководство по решениям для аэрокосмической, энергетической и автоспортивной отраслей (см. PDF в документах) - Видеопродукт: Обзор функций и преимуществ расширительной заглушки Lee (см. ссылку на видео) - Статья: Двойные уплотнительные заглушки A.F.O.® обеспечивают функции предварительной зарядки и продувки Ключевые технические характеристики: - Диаметр заглушки: 0,312 дюйма - Макс. диаметр герметизируемого прохода: 0,209 дюйма - Испытательное давление: 56,000 psi - Материал заглушки: Нержавеющая сталь - Материал корпуса: Алюминий или нержавеющая сталь - Материал резьбового корпуса: 303 CRES - Материал носа: 15-5 PH CRES - Резьба: 0,312 - 24 - Вес: 2,1 г
