- Материалы
- Стандартный Механический Элемент
- Коническая пробка
- THE LEE COMPANY

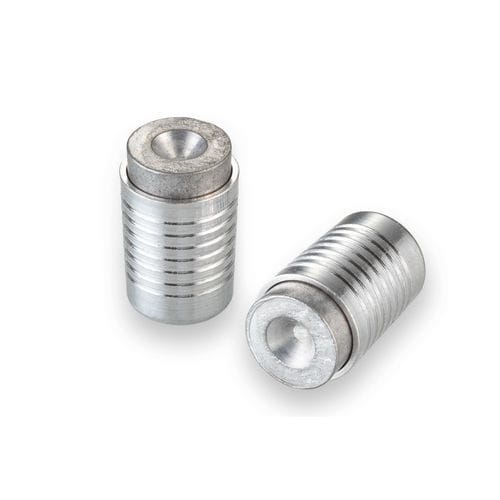

Коническая пробка PLBA0602604Sрезьбоваяиз нержавеющей сталииз пластика
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Форма
- коническая
- Тип
- резьбовая
- Материал
- из пластика, из нержавеющей стали, из алюминия, из чугуна, из литого алюминия
- Функция
- расширительная, для разделения
- Применение изделия
- для коробки
- Другие характеристики
- под давлением
- Функциональный диаметр
6,12 mm
(0,241 in)- Рабочая температура
135 °C
(275 °F)
Описание
Этот предварительно собранный конический расширительный пробка из алюминия предназначен для герметизации проходов жидкости в металлических или пластиковых отливках, создавая герметичное уплотнение без использования резьбы, уплотнительных колец или герметиков. Его уникальная коническая конструкция устраняет необходимость в строгих производственных допусках и позволяет конструкторам минимизировать требуемую толщину стенки вокруг пробки, даже для хрупких материалов корпуса.
- Диаметр пробки: 6,12 мм
- Максимальный диаметр герметизируемого прохода: 5,50 мм
- Давление разрыва: 483 бар
- Материал пробки: Алюминий
- Материал корпуса: Алюминий, чугун, пластик, нержавеющая сталь или сталь
Общая производительность
- Давление разрыва*: 483 бар
- Максимальный диаметр герметизируемого прохода: 5,50 мм
- Максимальная температура: 135°C
- Типичная сила установки в алюминии: 2,6 кН
- Допустимые материалы корпуса: Алюминий, чугун, пластик, нержавеющая сталь и сталь
*Типичное давление разрыва для алюминия литья под давлением A380.
Материалы
- Штифт: Алюминий 6061
- Пробка: Алюминий 6061
Номера деталей и спецификации
- Номер детали: PLBA0602604S
- Вес: 0,52 г
- Номер чертежа монтажного отверстия: 1INST026535S
Запасные части и аксессуары
- Номер детали: PLBT0670031S
- Описание: Инструмент для установки 6 мм Серия 6000 Betaplug
- Номер детали: PLBT0670020S
- Описание: Коническая развертка 6 мм Серия 6000 Betaplug
- Процедура установки: Процедура установки 6 мм Серия 6000 Betaplug (см. документацию)
- Номер чертежа инструмента для установки: PLBT0670031S
- Номер чертежа конической развертки: PLBT0670020S
Размерный вид: Доступны 2D и чертежи монтажного отверстия (см. изображения)
- CAD-оболочка: Модель 6 мм Серия 6000 Betaplug (см. документацию)
Ключевые факты о продукте:
- Диаметр пробки: 6,12 мм
- Максимальный диаметр герметизируемого прохода: 5,50 мм
- Давление разрыва: 483 бар
- Материал пробки: Алюминий
- Материал корпуса: Алюминий, чугун, пластик, нержавеющая сталь или сталь
Типичные применения: Герметизация проходов жидкости в металлических или пластиковых отливках, особенно там, где требуется герметичность и минимальная толщина стенки.
Спецификации:
- Давление разрыва: 483 бар
- Максимальный диаметр герметизируемого прохода: 5,50 мм
- Максимальная температура: 135°C
- Типичная сила установки в алюминии: 2,6 кН
- Допустимые материалы корпуса: Алюминий, чугун, пластик, нержавеющая сталь и сталь
