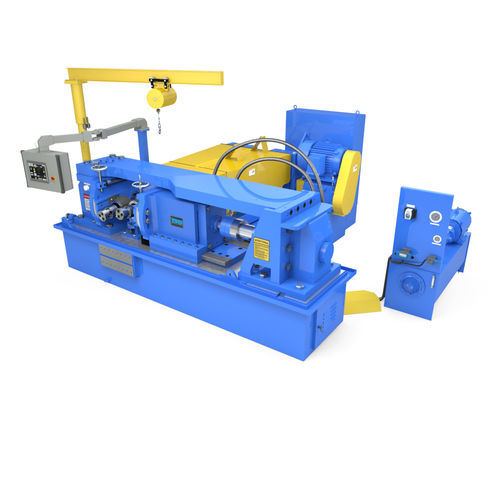

Раскатный автомат для резьбы 840E

гидравлическийвысокоточный

Обзор
Роликовая резьбоформовочная машина Tesker Model 840E на 2 матрицы — инпут/сквозной тип (infeed & thrufeed), предназначена для работ с большими диаметрами и тяжёлой прокаткой. Поддерживает проходной диаметр до 24" и регулируемое давление до 650 000 lb.

Ключевые характеристики

• Тип: Infeed & Thrufeed
• Проходной диаметр: 24"
• Давление прокатки: Регулируемое до 650 000 lb
• Привод шпинделя: 100 HP
• Гидравлика: 30 HP (бак 100 Gal)
• Охлаждение: 3/4 HP (бак 200 Gal)
• Макс. диаметр матриц: 16"
• Макс. ширина рабочей поверхности матриц: 15"
• Размер шпинделя: 5-1/2" (доступны другие размеры)
• Скорости шпинделя: Переменные (RPM 2 - 50; доступны другие)
• Габариты (Ш x Д x В): 216" x 255" x 106" (с краном)
• Масса: 96 000 lb
• Электрика: Прокабелено по стандарту NFPA 79 для 240 или 480 В, 3 фазы, 60 Гц (возможны другие напряжения)

Двигатели и коммуникации
Оснащена приводом шпинделя 100 HP, гидромотором 30 HP с баком 100 Gal и насосом охлаждения 3/4 HP с баком 200 Gal. Поставка согласно NFPA 79; возможна поставка с другими напряжениями/частотами.

Матрицы и оснастка
Поддерживает матрицы до 16" диаметра и 15" ширины рабочей поверхности. Стандартный шпиндель 5-1/2" с переменными скоростями. Доступны центральные опоры и опорные трубы для сквозной подачи; возможна поставка других размеров шпинделей и матриц по требованию.

Стандартное оборудование

• Servo Drive — высокоточное независимое управление осью привода шпинделя; меньше узлов и обслуживания; радиальное выравнивание матриц через моторное управление с HMI.

Доступные опции

• Передняя опора "L" включая переднюю фиксацию подачи прутка
• Пружинный задний упор с основанием
• Автоматическая система смазки Versa III
• Гидравлический клапан медленного сброса для контролируемого снятия нагрузки при тяжёлой прокатке
• Тахометр оборотов шпинделя (RPM)
• Муфта радиального выравнивания матриц для синхронизации шпинделей
• Закрытый индикатор toe-in для настройки коничности детали
• Центральные стойки (комплект из 2 шт.)
• Центральная опорная труба (по одной на каждый размер)
• Козловой кран с пневматическим балансировщиком для смены больших матриц
• Индивидуальные оправки для подачи и приёма деталей

Монтаж и безопасность
Характеристики могут быть изменены без предварительного уведомления. В зависимости от детали и процесса могут потребоваться оснастка и дополнительные ограждения; Tesker Manufacturing Corporation не несёт ответственности за оснастку или ограждения, спроектированные, изготовленные или установленные третьими лицами.
