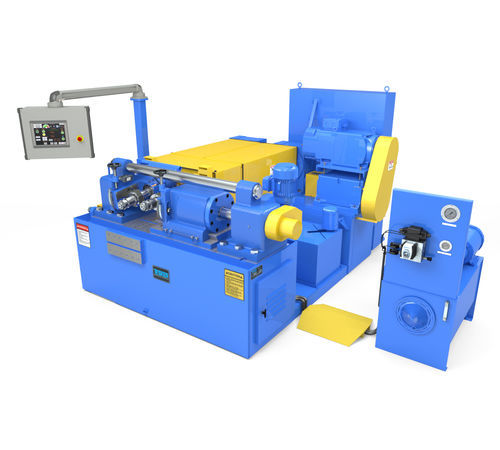

Раскатный автомат для резьбы 440E

высокоточный

Девиз модели
Больше мощности для более твердых сплавов

Обзор
Разработанная для повышенной прочности и жесткости, Tesker Model 440E двухматрицовая машина для вальцовки резьбы обеспечивает экономичную надежность в сложных условиях. Машина подходит как для infeed, так и для thrufeed операций и может быть настроена под различные размеры и скорости шпинделя.

Технические характеристики машины Tesker Model 440E 2-Die:
Тип: Infeed & Thrufeed
Вместимость: 4-1/2"
Давление вальцовки: Регулируется до 125 000 lbs.

Двигатели
Привод шпинделя: 60 HP (переменный)/40 HP (4-скорости)
Гидравлика: 5 HP, объем 50 Gal
Охлаждение: 1/2 HP, объем 120 Gal

Матрицы
Максимальный диаметр: 9"
Максимальная ширина рабочей поверхности: 8"
Размер шпинделя: 3" (доступны другие размеры)
Скорости шпинделя: Переменные или ручные 4-скорости
Обороты шпинделя: 10 - 170 (доступны другие скорости)

Габариты пола
Ширина: 92"
Длина: 102"
Высота: 68"
Вес: 16 000 lbs.

Все модели подключены в соответствии со стандартом NFPA 79 для работы при 240 или 480 вольт, 3 фазы, 60 Гц. Другие напряжения доступны за дополнительную плату. Характеристики могут быть изменены без предварительного уведомления. Обратите внимание, что в зависимости от обрабатываемой детали могут потребоваться приспособления и дополнительные ограждения. Tesker Manufacturing Corporation не несет ответственности за приспособления или ограждения, спроектированные, изготовленные или установленные кем-либо, кроме Tesker Manufacturing Corporation.

Стандартное оборудование

• Сервопривод - Высокоточное независимое управление осью привода шпинделя. Меньше компонентов и обслуживания. Радиальное выравнивание матриц через управление двигателем с интерфейса HMI.

Доступные опции

• Versa III Auto Oil Lubrication System - Автоматическая система смазки подачи шлайда.
• Hydraulic Slow Release Valve - Используется при тяжелой вальцовке; функция медленного сброса силы вальцовки для предотвращения деформации профиля резьбы.
• Тахометр RPM шпинделя - Отображает обороты шпинделя.
• Концевой выключатель контроля длины резьбы - Используется при вальцовке резьбы на части стержня; позволяет позиционировать для получения требуемой длины резьбы.
• Муфта радиального выравнивания матриц - Позволяет отдельную вращательную регулировку одного шпинделя относительно другого для совпадения infeed или медленных спиральных матриц.
• Передняя опора "L" включая переднюю подачу - Регулируемый зажимной механизм, который крепится к передней части машины.
• Пружинный задний упор с основанием - Устанавливает деталь для infeed вальцовки и пружинно нагружен для небольшого перемещения детали.
• Прижим детали с пружинным упором - Ручная операция; удерживает деталь на опорном лезвии, чтобы пальцы находились на безопасном расстоянии во время вальцовки.
• Гидравлический стоп-блок с тягой - Регулируемый механический упор, предотвращающий перезаваливание заднего конца thrufeed стержней.
• Закрытый индикатор toe-in - Даёт ориентир для регулировки левой матрицы основной головы по конусности детали.
• Внешние роликовые опоры (1 комплект/2 шт.) - За опорными блоками шпинделя; обеспечивают больший просвет для детали.
• Центральные стойки (1 комплект/2 шт.) - Поддерживают центральную трубу.
• Центральная опорная труба (по 1 на каждый размер) - Содержит детали, выходящие из задней части машины; требуется по одной на каждый размер.
• Верхний держатель опоры - Захватывает материал между матрицами и опорными лезвиями при обработке высокоскоростных шпилек и резьбовых стержней.
• Приспособления для подачи и приёма - Индивидуально разработанные приспособления для подачи и приёма под конкретные потребности.

Технические характеристики

• Тип: Infeed & Thrufeed
• Вместимость: 4-1/2"
• Давление вальцовки: Регулируется до 125 000 lbs.
• Привод шпинделя: 60 HP (переменный) / 40 HP (4-скорости)
• Гидравлика: 5 HP, 50 Gal объём
• Охлаждение: 1/2 HP, 120 Gal объём
• Макс. диаметр матрицы: 9"
• Макс. ширина рабочей поверхности: 8"
• Размер шпинделя: 3" (доступны другие размеры)
• Скорости шпинделя: Переменные или ручные 4-скорости
• Обороты шпинделя: 10 - 170 (доступны другие обороты)
• Ширина пола: 92"
• Длина пола: 102"
• Высота: 68"
• Вес: 16 000 lbs.
• Электрооборудование: Подключено по NFPA 79 для 240 или 480V, 3 фазы, 60Hz (доступны другие напряжения)
