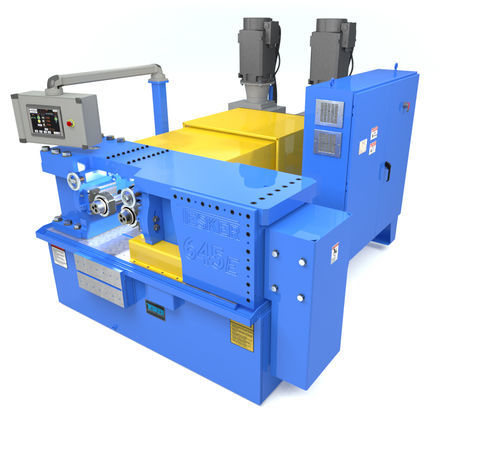

Раскатный автомат для резьбы 645E

Обзор
Tesker Model 645E 2-Die — высокопрочная машина для формовки резьбы (роликовая) для приложений Infeed и Thrufeed, подходящая для термообработанных деталей. Обеспечивает регулируемое давление формовки до 235,000 lb и жёсткую конструкцию для стабильного образования резьбы.

Технические характеристики
Характеристики машины Tesker Model 645E 2-Die:
Тип: Infeed & Thrufeed
Вместимость: 6 in
Давление формовки: Регулируется до 235,000 lb

Двигатели
Привод шпинделя: 75 HP (переменный) / 50 HP (4-ступ.)
Гидравлика: 10 HP, ёмкость 80 Gal
Охлаждение: 1/2 HP, ёмкость 120 Gal

Матрицы
Макс. диаметр: 10 in
Макс. ширина рабочей поверхности: 7-1/2 in
Размер шпинделя: 3-1/4 in (доступны другие размеры)
Скорости шпинделя: Переменная или ручная 4-ступенчатая
Обороты шпинделя: 10 - 125 (доступны другие скорости)

Габариты
Ширина: 87 in
Длина: 113 in
Высота: 52 in
Вес: 21,000 lb

Соответствие
Все модели проводятся в соответствии с требованиями NFPA 79 для работы при 480 V, 3 фазы, 60 Hz. Другие напряжения доступны за дополнительную плату. Технические характеристики могут быть изменены без предварительного уведомления. В зависимости от задачи могут потребоваться приспособления и дополнительные ограждения; Tesker Manufacturing Corporation не несет ответственности за приспособления или ограждения, разработанные или установленные третьими лицами.

Стандартное оборудование

• Серводрайв — независимое высокоточное управление осью шпинделя; сокращение числа компонентов и обслуживания; радиальное выравнивание матриц посредством управления двигателем с HMI.
• Передняя опора L с приспособлением подачи штанги спереди — регулируемое устройство удержания детали, крепящееся к передней части станка.
• Пружинный задний упор с основанием — позиционирует деталь для infeed-валки; пружинная конструкция допускает небольшое смещение детали.
• Автоматическая система смазки Versa III — автоматическая подача масла на суппорт подачи.
• Гидравлический клапан медленного сброса — медленно снимает усилие валки, чтобы предотвратить деформацию профиля резьбы при тяжелой обработке.
• Тахометр RPM шпинделя — показывает обороты шпинделя.

Доступные опции

• Концевой выключатель контроля длины резьбы — используется при формовке части стержня для установки длины резьбы.
• Муфта радиального выравнивания матриц — позволяет отдельную регулировку вращения одного шпинделя относительно другого для согласования infeed или спиральных матриц.
• Прижим детали с пружинным упором — ручной прижим удерживает деталь на опорной пластине, обеспечивая безопасное расстояние для рук оператора.
• Гидравлический стоп-блок сборки тягового рычага — регулируемый механический упор, предотвращающий переформовку задних концов thrufeed-стержней.
• Закрытый индикатор toe-in — ориентир для регулировки матрицы левой основной головки под коничность детали.
• Наружные роликовые опоры (1 комплект/2 шт.) — обеспечивают больший зазор для детали за опорами шпинделя.
• Центральные стойки (1 комплект/2 шт.) — поддерживают центральную трубу.
• Центральная опорная труба (1 требуется на каждый размер) — направляет детали, выходящие из задней части станка; требуется по одной на размер.
• Верхний держатель опоры — фиксирует материал между матрицами и опорными лезвиями при работе с высокоскоростными шпильками и резьбовыми стержнями.
• Приспособления подачи и приёма — доступны индивидуальные приспособления подачи и приёма.

Технические характеристики

• Тип: Infeed & Thrufeed
• Вместимость: 6 in
• Давление формовки: Регулируется до 235,000 lb
• Привод шпинделя: 75 HP (переменный) / 50 HP (4-ступ.)
• Гидравлика: 10 HP, ёмкость 80 Gal
• Охлаждение: 1/2 HP, ёмкость 120 Gal
• Макс. диаметр матрицы: 10 in
• Макс. ширина рабочей поверхности: 7-1/2 in
• Размер шпинделя: 3-1/4 in (доступны другие размеры)
• Скорости шпинделя: Переменная или ручная 4-ступ.
• Обороты шпинделя: 10 - 125 (доступны другие скорости)
• Габариты (W x L x H): 87 in x 113 in x 52 in
• Вес: 21,000 lb
• Проводка: стандарт NFPA 79 для 480 V, 3 фазы, 60 Hz (другие напряжения доступны)
