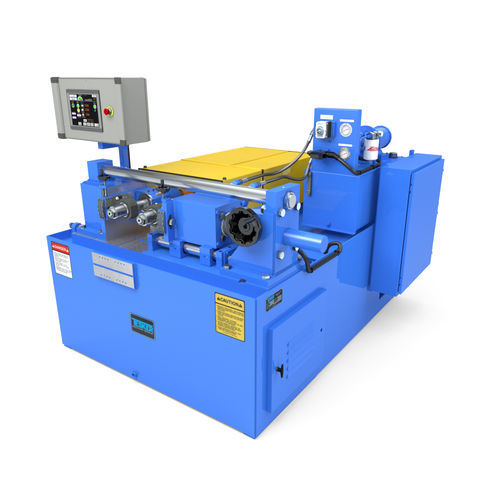

Раскатный автомат для резьбы 236E

Обзор продукта
Роликовая резьбонарезная машина Tesker Model 236E 2-Die выполняет инфид и сквозной (thrufeed) рельеф резьбы на шпильках, резьбовых стержнях и валах, обеспечивая регулируемое давление и переменные обороты шпинделя для серийного производства.

Ключевые характеристики

• Тип: Infeed & Thrufeed
• Пропуск (capacity): 2-1/2"
• Давление раскатки: Регулируется до 60,000 lb
• Двигатель привода шпинделя: 40 HP
• Гидравлический мотор: 3 HP (бак 30 gal)
• Насос охлаждающей жидкости: 1/4 HP (бак 50 gal)
• Макс. диаметр матриц: 7-5/8"
• Макс. ширина рабочей поверхности матриц: 6"
• Размер шпинделя: 2-1/2" (доступны другие размеры)
• Обороты шпинделя: Переменные (стандарт 50–200 об/мин)
• Габариты (Ш×Д×В): 77" × 87" × 67"
• Вес: 8,500 lbs
• Электрика: Подключена в соответствии с NFPA 79 для 240 или 480 V, 3-фаз, 60 Hz (доступны другие напряжения)

Стандартное оборудование

• Тахометр оборотов шпинделя (RPM)

Доступные опции

• Сервопривод для независимого управления шпинделем и радиального выравнивания матриц через HMI
• Концевой выключатель контроля длины резьбы для частичного проката стержней
• Соединительная муфта радиального выравнивания матриц для вращательного совпадения
• Передняя L-опора с приспособлением подачи передней штанги
• Пружинный задний упор с основанием
• Прижим детали с пружинным упором
• Гидравлический стоп-блок с тягой (tie arm)
• Автоматическая система смазки Versa III или ручная масленка Oil 1-Shot
• Закрытый индикатор toe-in
• Внешние опоры роликов (набор из 2 шт.)
• Центральные стойки и центральная опорная труба (по размеру)
• Верхний держатель для высокоскоростных шпилек и резьбовых стержней
• Специальные приспособления подачи и приёма

Применение и заказ

• Подходит для высокообъёмного производства шпилек, резьбовых стержней и валов
• Работает в режимах infeed или thrufeed в зависимости от геометрии детали
• Размеры шпинделя, скорости и электрические конфигурации могут быть настроены—обращайтесь в Tesker за коммерческим предложением, сроками и дополнительными опциями
