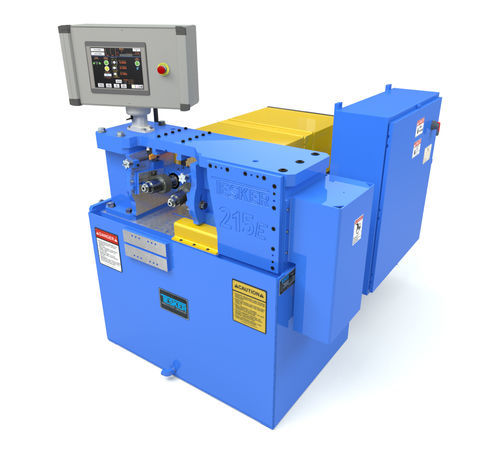

Раскатный автомат для резьбы 215E

высокоточный

Обзор
Tesker Model 215E с двумя матрицами — это машина для вальцовки резьбы двухматри́чной конструкции, предназначенная для точной и повторяемой работы в режимах подачи (infeed) и пропуска (thrufeed) при формовании шпилек, резьбовых стержней и крепёжных деталей. Машина предоставляет регулируемое усилие вальцовки и переменные скорости шпинделя для разных производственных задач.

Технические характеристики машины Tesker Model 215E (2-матрицы):

• Тип: Infeed & Thrufeed
• Вместимость: 2 in
• Давление вальцовки: регулируется до 35 000 lbs.

Двигатели

• Привод шпинделя: 20 HP
• Охлаждение: 1/4 HP, ёмкость 50 Gal

Матрицы

• Максимальный диаметр: 6 in
• Максимальная ширина фаски: 4-1/2 in
• Размер шпинделя: 2 in (доступны другие размеры)
• Скорости шпинделя: переменные (типичный диапазон 40–180 об/мин; доступны другие скорости)

Габариты по полу

• Ширина: 56 in
• Длина: 84 in
• Высота: 51 in
• Вес: 4 500 lbs.

Электропитание и замечания

• Все модели выполнены в соответствии со стандартами NFPA 79 для работы при 480 В, 3 фазы, 60 Гц. Другие напряжения доступны за дополнительную плату.
• Характеристики могут быть изменены без предварительного уведомления.
• В зависимости от выполняемой работы могут потребоваться оснастка и дополнительные ограждения. Tesker Manufacturing Corporation не несёт ответственности за оснастку или ограждения, спроектированные, изготовленные или установленные третьими лицами.

Стандартное оборудование

• Тахометр RPM шпинделя — отображает обороты шпинделя.

Доступные опции

• Сервопривод — высокоточное независимое управление осью привода шпинделя; уменьшает количество компонентов и обслуживание. Радиальное выравнивание матриц посредством управления двигателем через HMI.
• Концевой выключатель контроля длины резьбы — используется при наматывании резьбы на часть длины стержня; стержень проходит до контакта с выключателем, после чего головка открывается; выключатель можно позиционировать от задней части матриц до редукторов на задней части машины.
• Соединение для радиального выравнивания матриц — позволяет раздельную регулировку вращения одного шпинделя относительно другого для согласования матриц при infeed или при шевронной (спиральной) медленной подаче.
• Фронтальная L-поддержка с передним устройством подачи стержня — регулируемое приспособление для фиксации, крепящееся спереди машины.
• Пружинный задний упор с основанием — пружинный упор для позиционирования детали при infeed, допускающий небольшое смещение детали.
• Прижим детали с пружинным упором — ручное устройство для удержания детали на опорном лезвии во время вальцовки.
• Закрытый индикатор toe-in — ориентир для регулировки матрицы левой основной головки для получения требуемого конуса.
• Внешние роликовые опоры (1 комплект / 2 шт.) — расположены за опорными блоками шпинделя, обеспечивают больший зазор для детали.
• Центровые стойки (1 комплект / 2 шт.) — опоры для центральной трубы.
• Центральная опорная труба (по одной на каждый размер) — направляет детали наружу через заднюю часть машины; требуется по одной на каждый размер.
• Верхний держатель поддержки — фиксирует материал между матрицами и поддерживающими лезвиями для работы с высокоскоростными шпильками и резьбовыми стержнями.
• Оснастка подачи и приёма — индивидуально сконструированные приспособления подачи и приёма для конкретных задач производства.

Технические характеристики

• Тип: Infeed & Thrufeed
• Вместимость: 2 in
• Давление вальцовки: регулируется до 35 000 lbs.
• Привод шпинделя: 20 HP
• Охлаждение: 1/4 HP, ёмкость 50 Gal
• Максимальный диаметр матриц: 6 in
• Максимальная ширина фаски матриц: 4-1/2 in
• Размер шпинделя: 2 in (доступны другие размеры)
• Скорости шпинделя: переменные (40–180 об/мин тип.)
• Ширина по полу: 56 in
• Длина по полу: 84 in
• Высота по полу: 51 in
• Вес: 4 500 lbs.
