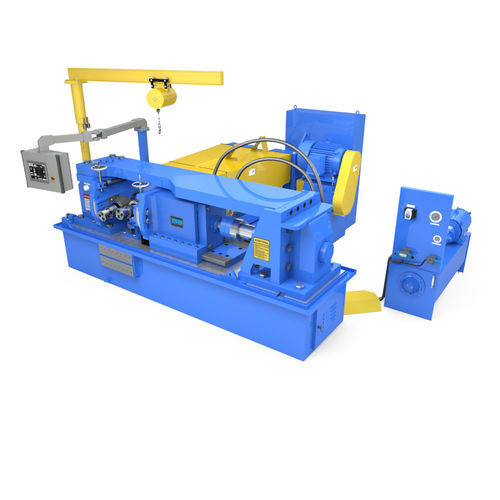

Раскатный автомат для резьбы 740E

высокоточный

Обзор
Tesker Model 740E — это роликовая машина для нарезки резьбы с конструкцией Ultra Ridged Loadcell, выполненная в конфигурации 2-die для операций infeed и thrufeed. Поддерживает использование экономичных по размеру штампов для снижения стоимости оснастки при выполнении тяжёлых операций прокатки.

Стандартное оборудование

• Сервопривод: Высокоточное независимое управление осью привода шпинделя с уменьшением количества компонентов и обслуживания. Радиальное выравнивание штампов через управление двигателем с HMI.
• Передняя L-опора с приспособлением для подачи штанги: Регулируемое приспособление для закрепления детали, крепится к передней части станка.
• Пружинный задний упор с основанием: Ставит деталь в нужное положение для infeed-рунения и допускает небольшое смещение за счёт пружины.
• Система автоматической смазки Versa III: Автоматическая подача масла на каретку подачи.
• Гидравлический клапан медленного сброса: Постепенно снижает силу прокатки при тяжёлой обработке, чтобы предотвратить деформацию профиля резьбы.
• Тахометр шпинделя: Отображает обороты шпинделя (RPM).

Доступные опции

• Муфта радиального выравнивания штампов: Позволяет выполнять отдельную вращательную регулировку между шпинделями для согласования infeed или винтовых матриц с малой подачей при необходимости.
• Закрытый индикатор toe-in: Даёт эталон для регулировки левой матрицы главной головки при конусности детали.
• Центровые стойки (1 комплект/2 шт.): Поддерживают центральную трубу.
• Центральная опорная труба (по одной на размер): Выводит детали из задней части станка; требуется по одной на каждый размер.
• Кран-стрела с пневматическим балансиром: Помогает при смене крупных матриц.
• Приспособления подачи и приёма: Изготавливаются по заказу для специфичных требований обработки деталей.

Технические характеристики

• Тип: Infeed & Thrufeed
• Вместимость: 8" (203 мм)
• Давление прокатки: Регулируется до 340 000 lb
• Привод шпинделя — двигатель: 75 HP
• Гидравлический двигатель: 20 HP, ёмкость бака 80 gal
• Двигатель охлаждения: 3/4 HP, ёмкость бака 200 gal
• Макс. диаметр матриц: 12" (305 мм)
• Макс. ширина рабочей поверхности матриц: 12" (305 мм)
• Размер шпинделя: 4-3/4" (доступны другие размеры)
• Скорости шпинделя: Переменные (RPM 5–70; доступны другие скорости)
• Габариты по полу (Ш×Д×В с краном): 158" × 155" × 106"
• Вес: 46 000 lb
• Электрика: Смонтирована в соответствии с NFPA 79 для работы от 240 или 480 В, 3 фазы, 60 Гц. Другие напряжения по запросу.
• Примечания: Характеристики могут быть изменены; в зависимости от выполняемой работы могут понадобиться дополнительные приспособления или ограждения.
