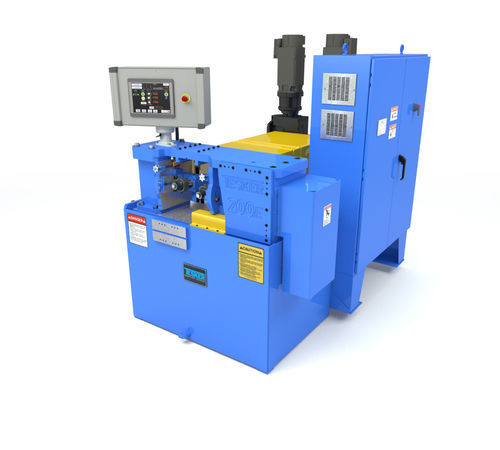

Раскатный автомат для резьбы 200E

Обзор
Tesker Model 200E — двухматри́чная резьбонакатная машина, предназначенная для infeed и thrufeed накатывания резьбы на стержни и шпильки. Оснащена тяжёлыми высокомоментными роликами и регулируемым давлением накатывания для стабильного серийного производства в промышленной среде.

Технические характеристики машины (по таблице продукта)

• Тип: Infeed & Thrufeed
• Вместимость: 2 inches
• Давление накатывания: регулируется до 24,000 lbs.

Двигатели

• Привод шпинделя: 15 HP
• Охлаждение: 1/4 HP, ёмкость 50 Gal

Матрицы

• Макс. диаметр: 6 inches
• Макс. ширина рабочей части: 3-1/2 inches
• Размер шпинделя: 1-1/2 inches (доступны другие размеры)
• Скорости шпинделя: переменные
• Обороты шпинделя: 45 - 200 об/мин (доступны другие скорости)

Габариты

• Ширина: 56 inches
• Длина: 66 inches
• Высота: 62 inches
• Вес: 3,000 lbs.

Стандартное оборудование Tesker Model 200E 2-матри

• Tie Arm Hydraulic Stop Block Assembly — регулируемый механический упор, предотвращающий перезакатку при thrufeed-обработке.

Доступные опции Tesker Model 200E 2-матри

• Servo Drive — независимое управление приводом шпинделя с радиальным выравниванием матриц через HMI
• Ограничитель длины резьбы (концевой выключатель) — позиционирует длину резьбы при частичном накатывании стержня
• Радиальная муфта выравнивания матриц — позволяет отдельно поворачивать один шпиндель для соответствия при обработке у уступа
• Фронтальная опора 'L' с приспособлением для подачи передней штанги — регулируемый зажим для работы, крепящийся спереди
• Пружинный задний упор с основанием — пружинный упор для позиционирования при infeed-накатывании
• Прижим детали с пружинным упором — ручной прижим для безопасности оператора
• Versa III Auto Oil Lubrication System — автоматическая система смазки ходового суппорта
• Oil 1 Shot Manual Lubrication Unit — ручной насос для смазки суппорта подачи
• Закрытый индикатор toe-in — ориентир для регулировки коничности левой матрицы
• Внешние опоры роликов (комплект 2 шт.) — увеличивают зазор для детали за опорами шпинделя
• Центральные опоры (комплект 2 шт.) — поддерживают центральную трубу
• Центральная поддерживающая труба — необходима для каждого размера при выводе деталей назад из машины
• Верхний держатель опоры — фиксирует материал между матрицами при работе с высокоскоростными шпильками и резьбовыми стержнями
• Приспособления подачи и приёма — специализированные приспособления по заказу

Технические данные

• Тип: Infeed & Thrufeed
• Вместимость: 2 inches
• Макс. диаметр матрицы: 6 inches
• Макс. ширина рабочей части матрицы: 3-1/2 inches
• Размер шпинделя: 1-1/2 inches (доступны другие размеры)
• Привод шпинделя: 15 HP
• Обороты шпинделя: 45 - 200 об/мин (переменные; доступны другие скорости)
• Давление накатывания: регулируется до 24,000 lbs.
• Охлаждение: 1/4 HP; ёмкость 50 gallons
• Площадь в плане: 56" W x 66" L x 62" H
• Вес: 3,000 lbs.
• Электрика: Подключено по NFPA 79 для 480 V, 3 фазы, 60 Hz (доступны другие напряжения)

Все модели подключены в соответствии с NFPA 79 для работы на 480 V, 3 фазы, 60 Hz. Другие напряжения доступны за дополнительную плату. Характеристики могут быть изменены без предварительного уведомления. В зависимости от задачи могут потребоваться приспособления и дополнительные ограждения. Tesker Manufacturing Corporation не несет ответственности за приспособления или ограждения, спроектированные, изготовленные или установленные третьими лицами.
