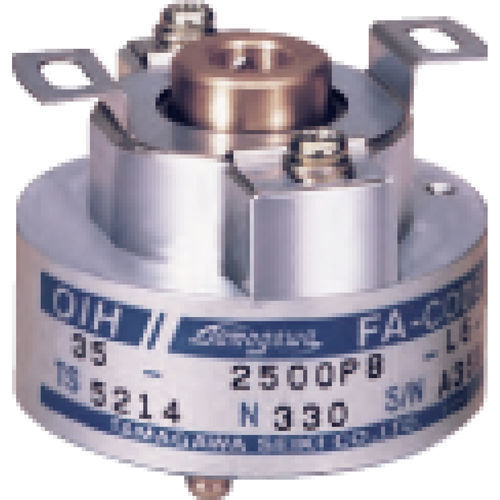

Инкрементальные энкодеры генерируют импульсы с частотой, пропорциональной скорости вращения. Энкодеры могут использоваться для контроля скорости, контроля положения, в качестве индикатора вращения или генератора импульсов серводвигателей, установленных в станках, роботах или измерительном оборудовании. Оптические инкрементальные энкодеры состоят из пластины ротора, неподвижной щели, светоизлучающих диодов, фототранзисторов и т.д., как показано на рис. 1. Неподвижная щель разработана таким образом, чтобы иметь разность фаз 90 градусов с щелью на пластине ротора. Выходными сигналами являются два сигнала с разностью 90 градусов: сигнал фазы A и сигнал фазы B, по которым можно определить направление вращения. Существуют энкодеры, которые выводят дополнительный сигнал фазы Z в качестве сигнала начала вращения.
Применение
Фрезерование
Особенности
Сверхпрочная модель
Выходная фаза
Фаза A, B
Ток потребления
300 мА Макс
Форма выхода
Напряжение
Комплементарно
Загрузка вала
Радиальная
392 Н (40 кгс макс.)
Осевая
49 Н (5 кгс макс.)
Пусковой момент
0.2N⋅m (2kgf⋅cm Max)
Защита
IP=57
Вибрация
98 м/с2 (10G)
Удар
980 м/с2 (100G)
Масса
7 кг Макс/ Тип крепления
8 кг Макс/Фланцевый тип
---
