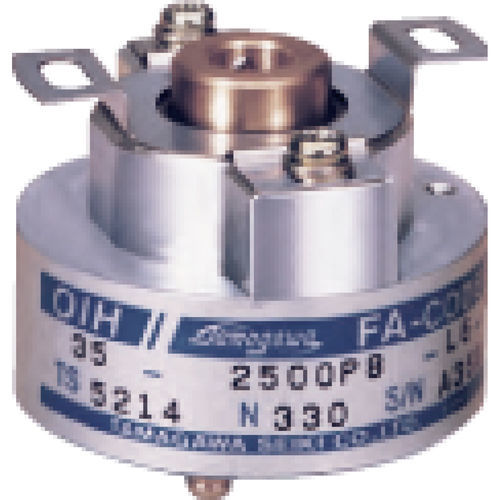

Инкрементальный датчик угла поворота MIB0.4 series

оптическиймагнитныйсинусоидальный

Инкрементальные энкодеры генерируют импульсы с частотой, пропорциональной скорости вращения. Энкодеры могут использоваться для контроля скорости, контроля положения, в качестве индикатора вращения или генератора импульсов серводвигателей, установленных в станках, роботах или измерительном оборудовании. Оптические инкрементальные энкодеры состоят из пластины ротора, неподвижной щели, светоизлучающих диодов, фототранзисторов и т.д., как показано на рис. 1. Неподвижная щель разработана таким образом, чтобы иметь разность фаз 90 градусов с щелью на пластине ротора. Выходными сигналами являются два сигнала с разностью 90 градусов: сигнал фазы A и сигнал фазы B, по которым можно определить направление вращения. Существуют энкодеры, которые выводят дополнительный сигнал фазы Z в качестве сигнала начала вращения. Характеристики Магнитный энкодер Разрешение (отсчеты/оборот) 1,024C/T (Количество зубцов = 256) 1,024C/T (Количество зубцов = 128) 128C/T Выходная фаза Фаза A, B, Z Максимальная частота отклика 200кГц 409.6кГц 128кГц Ток потребления 300 мА Макс 200 мА Макс 100 мА Макс Форма выхода Линейный драйвер Воздушный зазор между датчиком и колесом 0.15±0.01 мм - Радиальная несоосность между датчиком и колесом ±0.3 мм - Осевая несоосность между датчиком и колесом ±0,5 мм - Начальный крутящий момент - Защита IP=50 IP=66 Вибрация Полная амплитуда 1.5 мм 0,5 часа (5∼500Гц) 80м/с2 Макс 3-сторонняя 3Hr (10∼2,000Hz) Удар 294м/с2 (30G) 1,000м/с2 Макс 11 мс Полусинусоидальный 3-сторонний, Каждая 6 раз Масса 0.5 кг Макс
