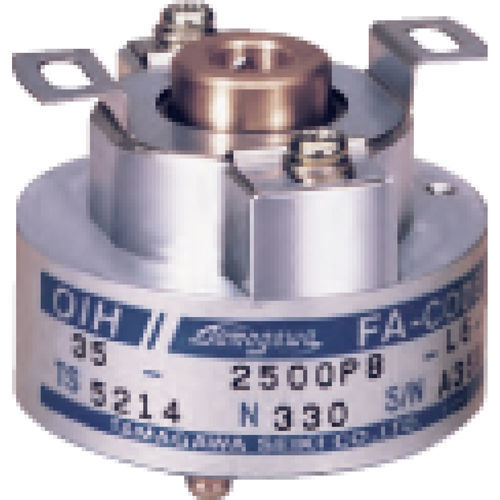

Инкрементальный датчик угла поворота OIS68 series

оптическийоднооборотныймногооборотный

Инкрементальные энкодеры генерируют импульсы с частотой, пропорциональной скорости вращения. Энкодеры могут использоваться для контроля скорости, контроля положения, в качестве индикатора вращения или генератора импульсов серводвигателей, установленных в станках, роботах или измерительном оборудовании. Оптические инкрементальные энкодеры состоят из пластины ротора, неподвижной щели, светоизлучающих диодов, фототранзисторов и т.д., как показано на рис. 1. Неподвижная щель разработана таким образом, чтобы иметь разность фаз 90 градусов с щелью на пластине ротора. Выходными сигналами являются два сигнала с разностью 90 градусов: сигнал фазы A и сигнал фазы B, по которым можно определить направление вращения. Существуют энкодеры, которые выводят дополнительный сигнал фазы Z в качестве сигнала начала вращения. Особенности Широкий диапазон разрешения Множество опций Выходная фаза Фаза A, B, Z Ток потребления 200 мА Макс Форма выхода Напряжение Открытый коллектор Линейный драйвер Загрузка вала Радиальная 98 Н (10 кгс макс.) Осевая 49 Н (5 кгс макс.) Пусковой момент 9.8×10-2N⋅m (1kgf･cm Max) Защита IP=52 Вибрация 98 м/с2 (10G) Удар 980 м/с2 (100G) Масса 1 кг Макс
