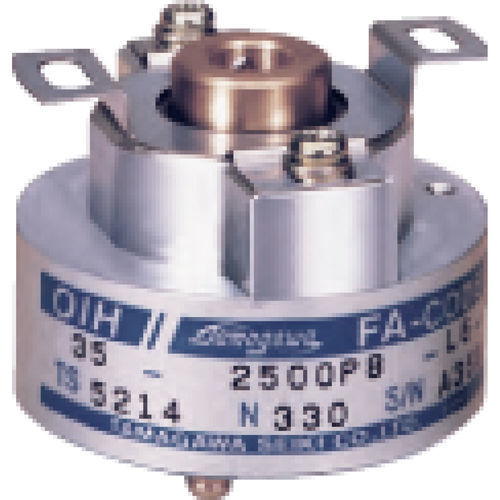

Инкрементальный датчик угла поворота OIS38 series

оптическийразъем M1212 Vcc

Инкрементальные энкодеры генерируют импульсы с частотой, пропорциональной скорости вращения. Энкодеры могут использоваться для контроля скорости, контроля положения, в качестве индикатора вращения или генератора импульсов серводвигателей, установленных в станках, роботах или измерительном оборудовании. Оптические инкрементальные энкодеры состоят из пластины ротора, неподвижной щели, светоизлучающих диодов, фототранзисторов и т.д., как показано на рис. 1. Неподвижная щель разработана таким образом, чтобы иметь разность фаз 90 градусов с щелью на пластине ротора. Выходными сигналами являются два сигнала с разностью 90 градусов: сигнал фазы A и сигнал фазы B, по которым можно определить направление вращения. Существуют энкодеры, которые выводят дополнительный сигнал фазы Z в качестве сигнала начала вращения. Особенности Малый размер Низкая стоимость Широкий диапазон разрешения Множество опций Разрешение (отсчеты/оборот) 100∼2,500C/T 100∼5,000C/T Выходная фаза Фаза A, B, Z Ток потребления 100 мА Макс 200мА Макс Форма выхода Открытый коллектор Линейный драйвер Напряжение Открытый коллектор Линейный драйвер Загрузка вала Радиальная 21.6 Н (2,2 кгс макс.) Осевая 10.8 Н (1,1 кгс макс.) 12.7 Н (1,3 кгс макс.) Пусковой момент 4.4×10-3N⋅m (45gf⋅cm Max) 2.9×10-3N⋅m (30gf⋅cm Max) Защита IP=50 Вибрация 49 м/с2 (5G) Удар 490 м/с2 (50G) Масса 0.15 кг Макс 0.5 кг Макс
