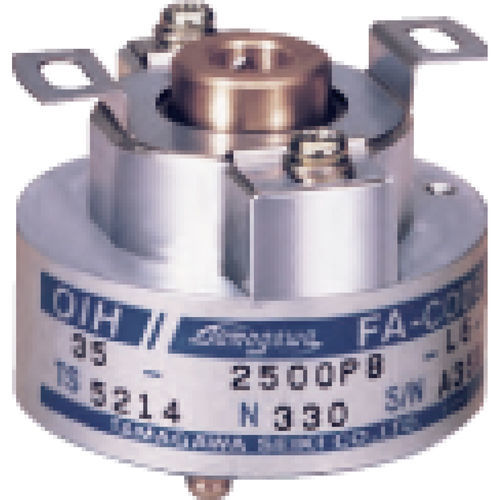

Инкрементальный датчик угла поворота OIS85 series

оптическийразъем M125 Vcc

Инкрементальные энкодеры генерируют импульсы с частотой, пропорциональной скорости вращения. Энкодеры могут использоваться для контроля скорости, контроля положения, в качестве индикатора вращения или генератора импульсов серводвигателей, установленных в станках, роботах или измерительном оборудовании. Оптические инкрементальные энкодеры состоят из пластины ротора, неподвижной щели, светоизлучающих диодов, фототранзисторов и т.д., как показано на рис. 1. Неподвижная щель разработана таким образом, чтобы иметь разность фаз 90 градусов с щелью на пластине ротора. Выходными сигналами являются два сигнала с разностью 90 градусов: сигнал фазы A и сигнал фазы B, по которым можно определить направление вращения. Существуют энкодеры, которые выводят дополнительный сигнал фазы Z в качестве сигнала начала вращения. Особенности Высокое разрешение Высокая надежность Выходная фаза A, B, Z, EU, EV, EW Фаза Максимальная частота отклика 576кГц 1.5МГц 2.5МГц Напряжение питания DC+5V Ток потребления 250 мА Макс Форма выхода Линейный драйвер Загрузка вала Радиальная 19.6N (2kgf) Осевая 9.8 Н (1 кгс) Пусковой момент 2.0×10-2N⋅m(200gf⋅cm Max) Защита IP=52 Вибрация 49 м/с2 (5G) Удар 1,960 м/с2 (200G) Масса 1 кг Макс
