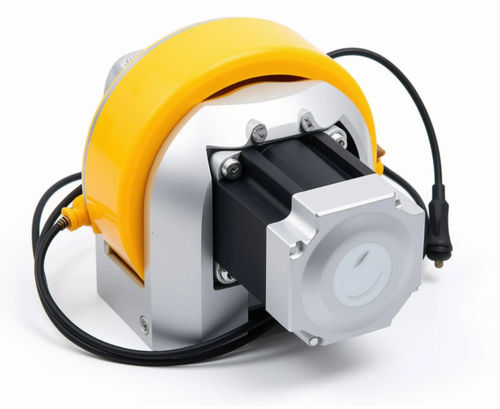

Колесный двигатель 48 В TYD seriesс тормозомс кодирующим устройствомкомпактный
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Напряжение
- 48 В
- Конструкция
- с тормозом, с кодирующим устройством, компактный
- Применение
- промышленный, для VGA, для автономного мобильного робота, для тяжелых условий применения
- Другие характеристики
- для регулирования движения, со встроенным энкодером, со встроенным управлением, с сервоприводом, высокий крутящий момент, высокоточный, высокое разрешение
- Мощность
МАКС.: 3 kW
(4,08 hp)МИН.: 0,4 kW
(0,54 hp)- Интенсивность
МАКС.: 72 A
МИН.: 11 A
- Момент
МАКС.: 484,5 Nm
(357,348861 ft.lb)МИН.: 17,3 Nm
(12,759825 ft.lb)- Скорость вращения
МАКС.: 3 000 rpm
(18 849,5559 rad.min-1)МИН.: 2 000 rpm
(12 566,3706 rad.min-1)- Диаметр
МАКС.: 300 mm
(11,81 in)МИН.: 105 mm
(4,13 in)
Описание
Введение
Данная серия приводных колес представляет собой интегрированное приводное решение, объединяющее высокоточный сервомотор, планетарный редуктор и приводное колесо. Разработанная для автономных транспортных средств (AGV), автономных мобильных роботов (AMR), интеллектуальных складских роботов, автоматизированных систем транспортировки материалов и приложений для «умных» фабрик, эта интегрированная конструкция упрощает механический монтаж, обеспечивая при этом высокую тяговую силу, стабильную работу и точное управление движением.
Серия охватывает широкий диапазон нагрузок и эксплуатационных требований, что делает её подходящей как для мобильного оборудования с небольшой, так и с большой нагрузкой. В зависимости от веса транспортного средства, скорости движения, требований к нагрузке и доступного монтажного пространства можно выбрать различные конфигурации привода. Благодаря обратной связи с энкодером высокого разрешения и надёжной тормозной системе эти приводные колёса обеспечивают точное перемещение, стабильную работу и безопасную остановку в сложных промышленных условиях.
Особенности
- Интегрированная конструкция привода: объединяет сервомотор, планетарный редуктор и ведущее колесо в компактный приводной блок, что упрощает механическую интеграцию и монтаж.
- Широкий спектр применения: Доступны различные конфигурации привода для транспортных средств разных размеров, с различными требованиями к нагрузке и условиями эксплуатации — от погрузочно-разгрузочного оборудования до тяжелых автономных транспортных средств (AGV).
- Высокий крутящий момент и грузоподъемность: Сочетание высокопроизводительного сервомотора и планетарной редукторной системы обеспечивает мощное тяговое усилие для ускорения, непрерывной работы и движения по наклонным поверхностям.
- Точное управление движением: Обратная связь от энкодера с высоким разрешением обеспечивает точное управление скоростью и положением, способствуя стабильной и точной навигации АТС.
- Надёжное торможение: Встроенная тормозная система помогает удерживать положение транспортного средства при остановках, работе на уклонах и в других сложных условиях эксплуатации.
- Гибкость монтажа: Доступны стандартные конфигурации и конфигурации с односторонней опорой для адаптации к различным конструкциям шасси и требованиям к установке.
- Тип двигателя: сервопривод (используется во всей серии).
- Номинальное напряжение: преимущественно 48 В постоянного тока для перечисленных моделей.
- Диапазон номинальной мощности двигателя: от 0,4 кВт до 3 кВт в зависимости от модели.
- Диапазон номинального тока: от примерно 11 А до 72 А в зависимости от мощности двигателя.
- Номинальная частота вращения двигателя: обычно 2000 об/мин, 2500 об/мин или 3000 об/мин (в зависимости от модели).
- Доступные диаметры ведущих колёс: 105 мм, 125 мм, 160 мм, 180 мм, 200 мм, 210 мм, 220 мм, 250 мм, 280 мм, 300 мм.
- Передаточные числа ведущих колес (примеры): 16, 20, 24, 27, 31,5, 32, 40, 60 и т. д.
- Номинальный крутящий момент ведущего колеса: от ~17,3 Нм до нескольких сотен Нм (в зависимости от модели).
- Максимальный крутящий момент ведущего колеса: колеблется от ~34,6 Нм до ~972 Нм в зависимости от модели.
- Максимальная нагрузка на колесо: от 300 кг до 3000 кг в зависимости от серии.
- Примеры тормозного момента: 4 Нм, 6 Нм, 8 Нм, 16 Нм, 30 Нм (в зависимости от модели).
- Тип энкодера: инкрементный; способ связи с энкодером: дифференциальный.
- Типичные области применения: автоматизированные транспортные средства (AGV), автономные мобильные роботы (AMR), интеллектуальные складские роботы, автоматизированные системы транспортировки материалов, мобильное оборудование «умных» заводов.
---
