Планетарный серворедуктор MYAR series
ортогональныйкоаксиальныйс вертикальным выходным валом

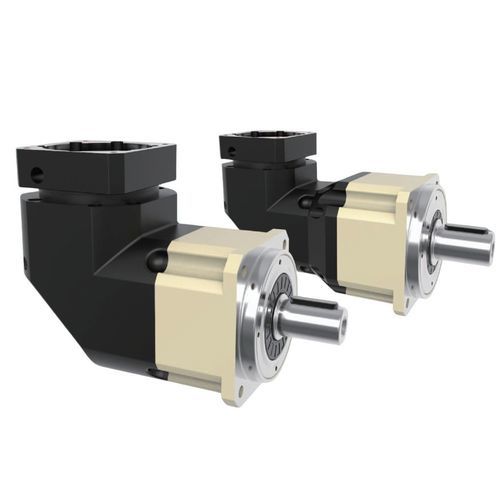

Планетарный серворедуктор - MYAR series - Suzhou Honpine Precision Industry Co., Ltd. - ортогональный / коаксиальный / с вертикальным выходным валом
Планетарный серворедуктор - MYAR series - Suzhou Honpine Precision Industry Co., Ltd. - ортогональный / коаксиальный / с вертикальным выходным валом
Планетарный серворедуктор - MYAR series - Suzhou Honpine Precision Industry Co., Ltd. - ортогональный / коаксиальный / с вертикальным выходным валом - изображение - 2
Добавить в папку «Избранное»
Добавить к сравнению
Более подробная информация на сайте Suzhou Honpine Precision Industry Co., Ltd.

Характеристики

Тип
планетарный
Направление осей
коаксиальный, ортогональный
Тип вала
со сплошным валом, с вертикальным выходным валом, Роботный фланец
Крутящий момент
200-500 Nm, 100-200 Nm, 50-100 Nm, 20-50 Nm, 500-1000 Nm, 10-20 Nm
Сборка
с установкой на фланце, с кронштейном, маятниковый
Характеристика конструкции
компактный, с фланцем
Количество уровней
одноуровневый, многоуровневый
Рабочая характеристика
высокоточный, с уменьшенным люфтом, сверхточный, высокий крутящий момент, высокой жесткости, высокоэффективный, с высокой пропускной способностью, для высоких нагрузок, без технического обслуживания, малошумный, высокая скорость, без зазора, высокая производительность
Применение
для пищевой промышленности, для серводвигателя, для трансмиссии, для промышленного применения, для ротационного стола, для станка, для медицинского прибора, машина, для автоматической системы, для робототехники, для резального станка, для питающего механизма, для тяжелых работ, для упаковочной машины, для печатного станка, для дерева
Другие характеристики
с высоким качеством, по индивидуальному заказу, с основанием, IP65
Скорость вращения

МИН.: 0 rpm
(0 rad.min-1)

МАКС.: 10 000 rpm
(62 831,8531 rad.min-1)

Длина хода

МИН.: 0 rad

МАКС.: 0 rad

Коэффициент редукции

МИН.: 3 unit

МАКС.: 200 unit

Вес

МИН.: 0,9 kg
(1,98 lb)

МАКС.: 83 kg
(182,98 lb)

Описание

Обзор
Прецизионный планетарный редуктор HONPINE MYAR предназначен для промышленных систем управления движением и сочетает точность, эффективность и возможность конфигурации. Доступен в семи габаритах (42–220 мм), одноступенчатые передаточные отношения 3:1–20:1, многоступенчатые исполнения до 200:1. Номинальный выходной момент примерно 14–2 000 Н·м. Наличие вариантов зазора и высокий КПД делают серию применимой для сервоприводов, автоматизации, ЧПУ, упаковки, конвейеров, печатного оборудования и OEM-интеграций. Класс защиты IP65, заводская смазка — синтетическое масло/смазка.

Ключевые характеристики (выборочно)
  • Размеры корпуса: 42, 60, 90, 115, 142, 180, 220 мм.
  • Передаточные числа: 1 ступень 3:1–20:1; многоступенчатые до 200:1 (в зависимости от исполнения).
  • Номинальный выходной момент: ≈14–2 000 Н·м (в зависимости от модели и передаточного числа).
  • Макс. выходной момент: до ≈3× номинального (в зависимости от размера).
  • КПД: до ≤95% (одноступенчатые); до ≤92% (двухступенчатые диапазоны).
  • Классы люфта: P0 (сверхпрецизионный) ≤2 arcmin (для применимых одноступенчатых версий); P1/P2 доступны.
  • Скорости вращения (пример): MYAR042/MYAR060 номинально до 5 000 об/мин / макс. до 10 000 об/мин; у крупных размеров пределы ниже (см. паспорт).
  • Защита: IP65; смазка: синтетическая; рабочая температура: -10℃…+90℃.


Типичные применения
  • Сервоприводы и системы позиционирования
  • Промышленная автоматизация и робототехника
  • Станки с ЧПУ
  • Упаковочное и печатное оборудование
  • Конвейерные и транспортные системы
  • OEM-интеграции


Монтаж и обслуживание
  • Положение монтажа: любое монтажное положение допустимо.
  • Уровень шума (n₁ = 3000 rpm): примерно ≤61–74 дБ в зависимости от размера.
  • Примерные массы (1‑ступень): MYAR042 ≈0,9 кг … MYAR220 ≈83 кг; 2‑ступенчатые исполнения тяжелее.
  • Крутильная жесткость и допустимые радиальные/осевые нагрузки зависят от размера — при расчёте используйте полную таблицу спецификаций.
  • Ориентировочный срок службы: ≈20 000 ч (в зависимости от условий эксплуатации).


Варианты заказа
  • Доступны классы люфта (P0/P1/P2), конфигурации ступеней и индивидуальные передаточные отношения по запросу.
  • Выбирать корпус, число ступеней и класс люфта в соответствии с инерцией двигателя, требуемым моментом и точностью.
  • Для окончательного выбора см. полный технический паспорт с параметрами для каждой модели.
