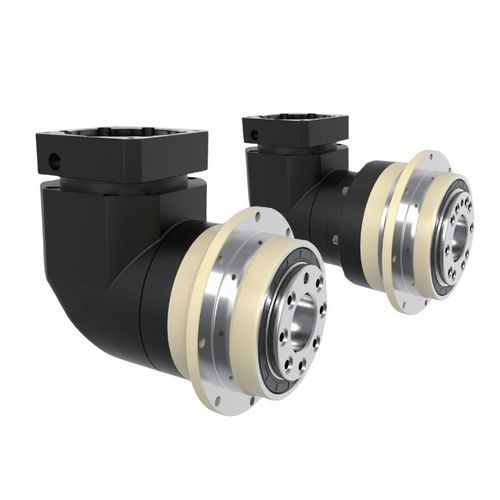

Планетарный редуктор MYDR seriesкоаксиальныйортогональныйс параллельными валами
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип
- планетарный
- Направление осей
- коаксиальный, ортогональный, с параллельными валами
- Тип вала
- с полым валом, со сплошным валом, со шлицевым валом, вал-шестерни, с вертикальным выходным валом, Роботный фланец, многоосевой
- Крутящий момент
- 200-500 Nm, 100-200 Nm, 20-50 Nm, 50-100 Nm, 500-1000 Nm, 1-2 kNm
- Сборка
- с установкой на фланце, маятниковый, с кронштейном
- Характеристика конструкции
- компактный, с фланцем, полый
- Количество уровней
- одноуровневый, двухуровневый
- Рабочая характеристика
- высокоэффективный, сверхточный, с высокой пропускной способностью, малошумный, высокий крутящий момент, с уменьшенным люфтом, без зазора, для высоких нагрузок, высокой жесткости, без технического обслуживания, высокая мощность, высокая производительность, высокая скорость
- Применение
- для подъемно-транспортного оборудования, для ориентации ветрогенератора, для гусеничной и колесной трансмиссии, для нагнетания под давлением, для использования в подвесных канатных дорогах, для упаковочной машины, для химической промышленности, для дробления, для аэратора, для тележки, для бумагоделательной машины, для резервуара для осветления, для ротационного стола, для роликового пресса, для правильно-гибочного станка, для металлургической промышленности, для цепного и ременного привода, для серводвигателя, для промышленного применения, для суровых природных условий, для бочек, для экскаватора, для медицинского прибора, для печатного станка, для реверсивного стана горячей прокатки, для производства электроэнергии, для эскалатора, для блока охлаждения, для станка, для насоса, для транспортных средств, для токарного станка, для гидропульпера, для автоматической системы, для инструментов, для использования на морских судах, для муфты двигателя, для управления вращением, для электрического двигателя, для резиновой промышленности, для антенны, для дробилки, машина, для пищевой промышленности, для непрерывного функционирования, для лифта, для намоточного станка, для горной индустрии, для центрифуги, для смесителя, для прокатного стана, для мешалки, для конвейера, для конвейера, для робототехники, тренажерный, для профилей, для нефтехимической промышленности, для ветрогенератора, для телекоммуникационного оборудования, для зонта от солнца большого размера, для вертикальной дробилки, для подъемных работ, для бумажной промышленности, для текстиля, для цементной промышленности, для тяжелых работ, для производства сахара, для DC-двигателя, для использования в авиации, для двери, для резального станка, для колеса, для пластмассообрабатывающей промышленности, для фармацевтических продуктов, для исполнительного устройства, для подъемного крана, для лебедки, для трехмерной измерительной машины, для техники, для машины для волочения проволоки, для крупногабаритного солнечного защитного экрана, для экструдера, для зубчато-реечного привода, для питающего механизма, для измельчения, для горного оборудования, для автомобиля, для вариатора, для регулировки уровня, для установки очистки сточных вод, для ковшового элеватора, для системы подъема, для сварочного аппарата, для AGV
- Другие характеристики
- с механической трансмиссией, с высоким качеством, по индивидуальному заказу, с адаптером для двигателя, вертикальный, IP65
- Скорость вращения
МАКС.: 10 000 rpm
(62 831,8531 rad.min-1)МИН.: 2 000 rpm
(12 566,3706 rad.min-1)- Длина хода
МАКС.: 0 rad
МИН.: 0 rad
- Коэффициент редукции
МАКС.: 200 unit
МИН.: 4 unit
- Вес
МАКС.: 85,9 kg
(189,38 lb)МИН.: 1,1 kg
(2,43 lb)
Описание
Введение
Прецизионный планетарный редуктор HONPINE серии MYDR имеет конструкцию с фланцевым выходом высокой жёсткости, сочетая широкий диапазон передаточных чисел, высокую нагрузочную способность по крутящему моменту и надёжную передачу для промышленных систем управления движением. Серия включает семь типоразмеров (47 мм–255 мм), обеспечивая передаточные числа от 4:1 до 200:1 и номинальные выходные моменты от ≈14 Н·м до 2 000 Н·м. Опции люфта: ≤2 arcmin для некоторых одноступенчатых конфигураций (P0) и ≤4 arcmin для указанных двухступенчатых исполнений.
Особенности
Выбор модели / Доступная серия
Серия: MYDR (MYDR047, MYDR064, MYDR090, MYDR110, MYDR140, MYDR200, MYDR255). Передаточные числа и количество ступеней покрывают диапазон 4–200 (конкретные доступные числа зависят от комбинации ступеней и модели).
Технические характеристики (строки таблицы; столбцы разделены " | ")
Характеристика | Ед.изм. | Ступени | Передаточное число¹ | MYDR047 | MYDR064 | MYDR090 | MYDR110 | MYDR140 | MYDR200 | MYDR255
Номинальный выходной момент T₂N | Н·м | 1 | 4 | 19 | 48 | 130 | 270 | 560 | 1,100 | 1,700
| | | 5 | 22 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| | | 6 | - | 55 | 150 | 310 | 600 | - | -
| | | 7 | 19 | 50 | 140 | 300 | 550 | 1,100 | 1,800
| | | 8 | 17 | 48 | 130 | 270 | 560 | 1,000 | 1,600
| | | 10 | 14 | 60 | 160 | 330 | 650 | 520 | 1,220
| | | 14 | - | 50 | 140 | 300 | 550 | 1,100 | 1,800
| | | 20 | - | 40 | 100 | 230 | 450 | 520 | 1,220
| | 2 | 20 | 19 | 48 | 130 | 270 | 560 | 1,100 | 1,700
| | | 25 | 22 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| | | 35 | 22 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| | | 40 | 22 | 48 | 130 | 270 | 560 | 1,200 | 2,000
| | | 50 | 22 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| | | 60 | - | 55 | 150 | 310 | 600 | - | -
| | | 70 | 22 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| | | 80 | - | 48 | 130 | 270 | 560 | 一 | 一
| | | 100 | 22 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| | | 120 | - | - | - | 150 | 310 | 600 | - | 一
| | | 140 | - | - | - | 140 | 300 | 550 | 1,100 | 1,800
| | | 160 | - | - | - | 120 | 260 | 500 | - | -
| | | 200 | - | - | - | 100 | 230 | 450 | 520 | 1,220
Максимальный выходной момент T₂B | Н·м | 12 | 4~200 | 3 × номинального выходного момента (в зависимости от конфигурации)
Номинальная входная скорость n₁ | rpm | 12 | 4~200 | MYDR047: 5,000; MYDR064: 5,000; MYDR090: 4,000; MYDR110: 4,000; MYDR140: 3,000; MYDR200: 3,000; MYDR255: 2,000
Максимальная входная скорость n₁B | rpm | 12 | 4~200 | MYDR047: 10,000; MYDR064: 10,000; MYDR090: 8,000; MYDR110: 8,000; MYDR140: 6,000; MYDR200: 6,000; MYDR255: 4,000
Сверхпрецизионный люфт (P0) | arcmin | 1 | 4~20 | ≤2 (одноступ., где применимо); двухступ. ≤4
Прецизионный люфт (P1) | arcmin | 1 | 4~20 | ≤4 (зависит от модели); двухступ. ≤7
Стандартный люфт (P2) | arcmin | 1 | 4~20 | ≤6 (зависит от модели); двухступ. ≤9
Крутильная жёсткость | | 12 | 4~200 | 7 / 13 / 31 / 82 / 151 / 440 / 1,006 (по типоразмерам)
Макс. изгибающий момент M₂KB² | Н·м | 12 | 4~200 | 42.5 / 125 / 235 / 430 / 1,300 / 3,064 / 5,900
Допустимая радиальная нагрузка F₂rB² | N | 12 | 4~200 | 1,080 / 2,110 / 2,310 / 4,800 / 6,200 / 5,450 / 10,600
Срок службы | ч | 12 | 4~200 | 20,000* (ориентировочно при номинальных условиях)
КПД η | % | 1 | 4~20 | ≥95% (одноступ.) ; ≥92% (многоступ.)
Масса | kg | 1 | 4~20 | 1.1 | 2.1 | 5.9 | 10.5 | 21.9 | 50.9 | 85.4
Рабочая температура | ℃ | 12 | 4~200 | -10℃ ~ +90℃
Смазка | | 12 | 4~200 | Синтетическая смазка
Класс защиты | | 12 | 4~200 | IP65
Положение монтажа | | 12 | 4~200 | Гибкие положения монтажа (см. документацию)
Уровень шума (n₁ = 3000 rpm) | dB | 12 | 4~200 | ≤61 / ≤63 / ≤65 / ≤68 / ≤70 / ≤72 / ≤74 (по типоразмерам)
Характеристики / Применение
Прецизионный планетарный редуктор HONPINE серии MYDR имеет конструкцию с фланцевым выходом высокой жёсткости, сочетая широкий диапазон передаточных чисел, высокую нагрузочную способность по крутящему моменту и надёжную передачу для промышленных систем управления движением. Серия включает семь типоразмеров (47 мм–255 мм), обеспечивая передаточные числа от 4:1 до 200:1 и номинальные выходные моменты от ≈14 Н·м до 2 000 Н·м. Опции люфта: ≤2 arcmin для некоторых одноступенчатых конфигураций (P0) и ≤4 arcmin для указанных двухступенчатых исполнений.
Особенности
- Фланцевый выход высокой жёсткости для прямого монтажа
- Широкий диапазон передаточных чисел: 4:1–200:1 (одноступ. и многоступ.)
- Семь типоразмеров: MYDR047, MYDR064, MYDR090, MYDR110, MYDR140, MYDR200, MYDR255
- Номинальный выходной момент: ~14 Н·м–2 000 Н·м (в зависимости от модели и передаточного числа)
- Классы люфта: сверхпрецизионный (P0) ≤2 arcmin; прецизионный (P1); стандартный (P2)
- Высокий КПД: ≥95% (одноступ.), ≥92% (многоступ.)
- Смазка синтетическим флюидом; степень защиты IP65
- Рабочая температура: -10℃ до +90℃
Выбор модели / Доступная серия
Серия: MYDR (MYDR047, MYDR064, MYDR090, MYDR110, MYDR140, MYDR200, MYDR255). Передаточные числа и количество ступеней покрывают диапазон 4–200 (конкретные доступные числа зависят от комбинации ступеней и модели).
Технические характеристики (строки таблицы; столбцы разделены " | ")
Характеристика | Ед.изм. | Ступени | Передаточное число¹ | MYDR047 | MYDR064 | MYDR090 | MYDR110 | MYDR140 | MYDR200 | MYDR255
Номинальный выходной момент T₂N | Н·м | 1 | 4 | 19 | 48 | 130 | 270 | 560 | 1,100 | 1,700
| | | 5 | 22 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| | | 6 | - | 55 | 150 | 310 | 600 | - | -
| | | 7 | 19 | 50 | 140 | 300 | 550 | 1,100 | 1,800
| | | 8 | 17 | 48 | 130 | 270 | 560 | 1,000 | 1,600
| | | 10 | 14 | 60 | 160 | 330 | 650 | 520 | 1,220
| | | 14 | - | 50 | 140 | 300 | 550 | 1,100 | 1,800
| | | 20 | - | 40 | 100 | 230 | 450 | 520 | 1,220
| | 2 | 20 | 19 | 48 | 130 | 270 | 560 | 1,100 | 1,700
| | | 25 | 22 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| | | 35 | 22 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| | | 40 | 22 | 48 | 130 | 270 | 560 | 1,200 | 2,000
| | | 50 | 22 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| | | 60 | - | 55 | 150 | 310 | 600 | - | -
| | | 70 | 22 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| | | 80 | - | 48 | 130 | 270 | 560 | 一 | 一
| | | 100 | 22 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| | | 120 | - | - | - | 150 | 310 | 600 | - | 一
| | | 140 | - | - | - | 140 | 300 | 550 | 1,100 | 1,800
| | | 160 | - | - | - | 120 | 260 | 500 | - | -
| | | 200 | - | - | - | 100 | 230 | 450 | 520 | 1,220
Максимальный выходной момент T₂B | Н·м | 12 | 4~200 | 3 × номинального выходного момента (в зависимости от конфигурации)
Номинальная входная скорость n₁ | rpm | 12 | 4~200 | MYDR047: 5,000; MYDR064: 5,000; MYDR090: 4,000; MYDR110: 4,000; MYDR140: 3,000; MYDR200: 3,000; MYDR255: 2,000
Максимальная входная скорость n₁B | rpm | 12 | 4~200 | MYDR047: 10,000; MYDR064: 10,000; MYDR090: 8,000; MYDR110: 8,000; MYDR140: 6,000; MYDR200: 6,000; MYDR255: 4,000
Сверхпрецизионный люфт (P0) | arcmin | 1 | 4~20 | ≤2 (одноступ., где применимо); двухступ. ≤4
Прецизионный люфт (P1) | arcmin | 1 | 4~20 | ≤4 (зависит от модели); двухступ. ≤7
Стандартный люфт (P2) | arcmin | 1 | 4~20 | ≤6 (зависит от модели); двухступ. ≤9
Крутильная жёсткость | | 12 | 4~200 | 7 / 13 / 31 / 82 / 151 / 440 / 1,006 (по типоразмерам)
Макс. изгибающий момент M₂KB² | Н·м | 12 | 4~200 | 42.5 / 125 / 235 / 430 / 1,300 / 3,064 / 5,900
Допустимая радиальная нагрузка F₂rB² | N | 12 | 4~200 | 1,080 / 2,110 / 2,310 / 4,800 / 6,200 / 5,450 / 10,600
Срок службы | ч | 12 | 4~200 | 20,000* (ориентировочно при номинальных условиях)
КПД η | % | 1 | 4~20 | ≥95% (одноступ.) ; ≥92% (многоступ.)
Масса | kg | 1 | 4~20 | 1.1 | 2.1 | 5.9 | 10.5 | 21.9 | 50.9 | 85.4
Рабочая температура | ℃ | 12 | 4~200 | -10℃ ~ +90℃
Смазка | | 12 | 4~200 | Синтетическая смазка
Класс защиты | | 12 | 4~200 | IP65
Положение монтажа | | 12 | 4~200 | Гибкие положения монтажа (см. документацию)
Уровень шума (n₁ = 3000 rpm) | dB | 12 | 4~200 | ≤61 / ≤63 / ≤65 / ≤68 / ≤70 / ≤72 / ≤74 (по типоразмерам)
Характеристики / Применение
- Типичные области применения: промышленная автоматизация, упаковочное оборудование, сборочные системы, конвейеры и OEM‑решения
- Выбор класса люфта в зависимости от требований по точности позиционирования
- Подбор типоразмера и числа ступеней по требуемому моменту, инерции и допустимым нагрузкам
- Для окончательного подбора, допусков и обслуживания обращаться к технической документации
