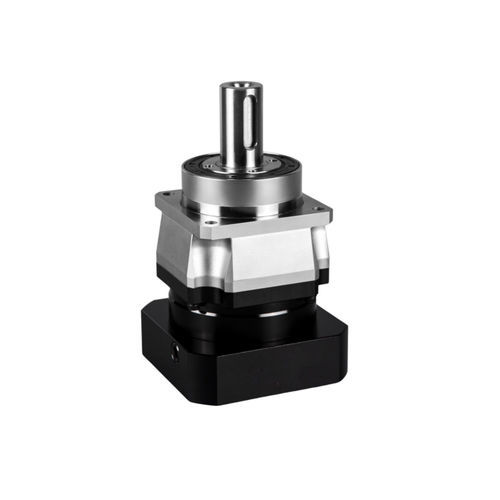

Планетарный редуктор NF series

с конической передачейс винтовой зубчатой передачейортогональный

Введение Планетарный редуктор Shaft-Output High-Load-Capacity представляет собой компактную систему передачи с вертикальной конфигурацией входного и выходного валов под углом 90°, выровненных в одной плоскости. На выходном валу установлены конические роликовые подшипники, выдерживающие большие радиальные нагрузки и опрокидывающие моменты. Передача мощности и снижение скорости достигаются за счет многоступенчатого зубчатого зацепления, что делает ее идеальной для промышленных применений с ограниченным пространством, требующих вертикального перенаправления крутящего момента, особенно в станках с высокими требованиями к опрокидывающему моменту. Особенности - Высоконагруженные конические роликоподшипники: Выходной конец оснащен высоконагруженными коническими роликоподшипниками для восприятия повышенных радиальных нагрузок и опрокидывающих моментов. - Конфигурация ввода-вывода под 90 градусов: Перпендикулярное расположение валов оптимизирует использование пространства и изменяет направление выходного крутящего момента. - Высокоэффективные винтовые и конические шестерни: Использует винтовые шестерни с интегрированным коническим зубчатым набором, обеспечивая КПД свыше 90% в многоступенчатой передаче. - Сверхточность и минимальный люфт: Прецизионное шлифование шестерен и цанговая система фиксации уменьшают люфт до ≤2 угловых минут (1/30°), соответствуя строгим стандартам точности позиционирования сервосистем. - Исключительная нагрузочная способность: Многозубое зацепление равномерно распределяет нагрузки. В сочетании с цементированными/закаленными шестернями и игольчатыми подшипниками обеспечивает выходной крутящий момент до нескольких тысяч Нм и превосходную ударопрочность. - Снижение шума и виброустойчивость: Запатентованная технология шумоподавления и конструкция винтового зубчатого зацепления обеспечивают тихую работу (≤50дБ) и плавное, безвибрационное функционирование. - Долговечность и безобслуживаемая эксплуатация: Премиальные уплотнения и пожизненная смазка продлевают срок службы редуктора свыше 20 000 часов даже в экстремальных условиях, таких как высокие температуры или запыленная среда. Технические характеристики - Максимальный ускоряющий момент: 1.8-кратный номинальный крутящий момент - Момент аварийного останова: 3-кратный номинальный крутящий момент - Номинальная входная скорость: до 4500 об/мин (зависит от модели) - Максимальная скорость ввода: до 8000 об/мин - Сверхточный люфт: ≤1 угловая минута, Точный люфт: ≤3 угловых минут, Стандартный люфт: ≤5 угловых минут - Жесткость орбиты: до 580 Нм/угл. мин - Макс. радиальное усилие: до 58000 Н - Макс. осевое усилие: до 59000 Н - Опрокидывающий момент: до 8500 Нм - Срок службы: 20000 часов (непрерывная работа 10000 часов) - Эффективность: ≥97% - Вес: до 138.3 кг (в зависимости от модели) - Рабочая температура: -10℃ до 90℃ - Смазка: синтетическая - Класс защиты: IP65 - Монтажное положение: любое направление - Уровень шума: ≤72 дБ(А) (в зависимости от модели)
