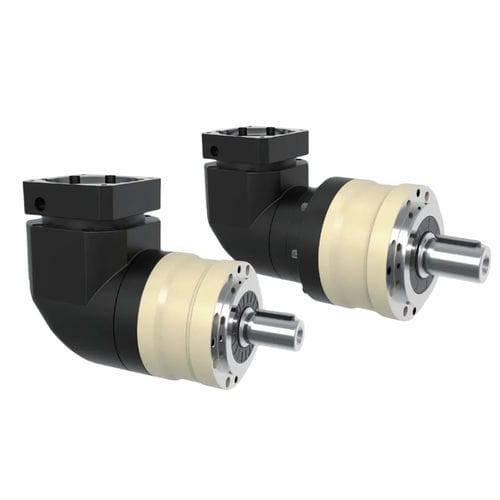

Планетарный серворедуктор MYBR-E series

ортогональныйкоаксиальныйс вертикальным выходным валом

Введение
Прямоугольное (90°) планетарное редукторное семейство HONPINE MYBR-E разработано для средних и крупных промышленных машин, требующих высокого выходного момента, гибких передаточных отношений и компактной установки. Доступно шесть типоразмеров (MYBR-E070–MYBR-E155), передаточные числа — от 3:1 до 200:1, номинальный выходной момент — примерно 40–2000 Н·м для сервоприводов от лёгких до тяжёлых нагрузок.

Конструкция и характеристики
Компактная конструкция под углом 90° расширяет варианты установки и обеспечивает высокий КПД передачи, контролируемый люфт (≤6 arcmin для одноступенчатых; ≤9 arcmin для двухступенчатых), заданную крутильную жёсткость и продолжительный срок службы. Номинальные и максимальные входные скорости зависят от типоразмера (например, MYBR-E070: номинал до 5000 об/мин, макс. 10000 об/мин). КПД: до 95% (одна ступень) и до 92% (две ступени).

Технические данные (выдержка)

• Типоразмеры: шесть размеров от 70 мм до 155 мм (MYBR-E070 / MYBR-E090 / MYBR-E120 / MYBR-E155 и пр.)
• Передаточные числа: 3:1–200:1 (одно- и двухступенчатые конфигурации)
• Номинальный выходной момент T₂N: ≈ 40–2000 Н·м в зависимости от типоразмера и передаточного числа
• Максимальный выходной момент T₂B: до 3 × T₂N (в зависимости от модели/передачи)
• Крутильная жёсткость (пример): MYBR-E070: 7 Н·м/arcmin; MYBR-E090: 14; MYBR-E120: 25; MYBR-E155: 50
• Допустимые нагрузки (пример): радиальная до 9 400 N (MYBR-E155); осевые значения указаны по типоразмерам
• Температура эксплуатации: −10 °C…+90 °C; степень защиты: IP65; смазка: синтетическая смазка
• Уровень шума (n₁ = 3000 rpm): ≈ ≤63–70 дБ в зависимости от типоразмера

Области применения

• Упаковочные машины
• Конвейерные и системы переработки материалов
• Деревообрабатывающие станки
• Промышленная автоматизация и серво-приводы

Выбор модели и замечания
Подбирайте типоразмер и передаточное отношение по требуемому выходному моменту, моменту инерции (J1), допустимым радиальным/осевым нагрузкам и входной скорости. Для динамических или пиковых нагрузок учитывайте максимальный выходной момент (до 3× T₂N) и пределы входной скорости для конкретного типоразмера. За подробными размерами, значениями J1 и вариантами крепления обращайтесь к технической документации HONPINE или в службу поддержки.
