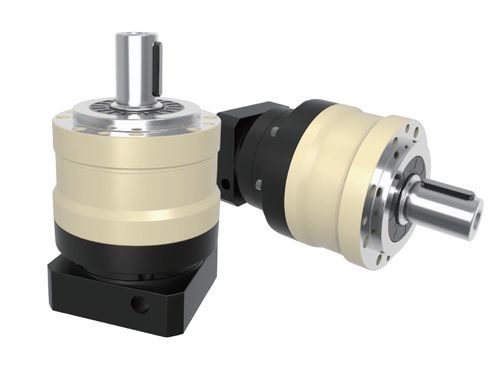

Планетарный серворедуктор MYB-E seriesкоаксиальныйс вертикальным выходным валомс полым валом
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип
- планетарный
- Направление осей
- коаксиальный
- Тип вала
- со сплошным валом, с полым валом, с вертикальным выходным валом, Роботный фланец
- Крутящий момент
- 200-500 Nm, 100-200 Nm, 50-100 Nm, 20-50 Nm, 500-1000 Nm, 1-2 kNm
- Сборка
- с установкой на фланце, с кронштейном, маятниковый
- Характеристика конструкции
- компактный, с фланцем
- Количество уровней
- одноуровневый, двухуровневый
- Рабочая характеристика
- высокий крутящий момент, с уменьшенным люфтом, сверхточный, высокоточный, высокой жесткости, высокоэффективный, с высокой пропускной способностью, без технического обслуживания, малошумный, высокая скорость, для высоких нагрузок, без зазора, высокая производительность
- Применение
- для серводвигателя, для фармацевтических продуктов, для ротационного стола, для медицинского прибора, для дерева, для трансмиссии, для промышленного применения, для пищевой промышленности, для текстиля, для станка, машина, для автоматической системы, для машины, для транспортных средств, для тяжелых работ, для робота, для резального станка, для использования в авиации
- Другие характеристики
- IP65
- Скорость вращения
МАКС.: 10 000 rpm
(62 831,8531 rad.min-1)МИН.: 2 000 rpm
(12 566,3706 rad.min-1)- Длина хода
МАКС.: 0 rad
МИН.: 0 rad
- Коэффициент редукции
МАКС.: 100 unit
МИН.: 3 unit
- Вес
МАКС.: 60 kg
(132,28 lb)МИН.: 1,3 kg
(2,87 lb)
Описание
Введение
Серия прецизионных планетарных редукторов HONPINE MYB-E разработана для средних и крупных промышленных машин, требующих высокой грузоподъёмности по крутящему моменту, точного позиционирования и длительной эксплуатации. Доступны шесть типоразмеров корпуса (70–235 мм), передаточные отношения от 3:1 до 100:1 и номинальные выходные крутящие моменты от 40 N·m до 2000 N·m. Конструкция обеспечивает высокую крутильную жёсткость, ударопрочность и эффективную передачу крутящего момента.
Особенности
Области применения
Предназначено для серво-приводов и систем управления движением; широко применяется в упаковочных машинах, конвейерных системах, деревообрабатывающем оборудовании, системах материалопереработки и промышленной автоматизации, где требуется надёжная и повторяемая передача крутящего момента.
Технические данные (фрагмент таблицы, по строкам)
Параметр | Ед. изм. | Ступени | Передаточное отношение¹ | MYB-E070 | MYB-E090 | MYB-E120 | MYB-E155 | MYB-E205 | MYB-E235
Номинальный выходной крутящий момент T₂N | N·m | 1 | 3 | 55 | 130 | 208 | 342 | 588 | 1,140
| N·m | 1 | 4 | 50 | 140 | 290 | 542 | 1,050 | 1,700
| N·m | 1 | 5 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| N·m | 1 | 6 | 55 | 150 | 310 | 600 | - | -
| N·m | 1 | 7 | 50 | 140 | 300 | 550 | 1,100 | 1,800
| N·m | 1 | 8 | 45 | 120 | 260 | 500 | 1,000 | 1,600
| N·m | 1 | 10 | 40 | 100 | 230 | 450 | 520 | 1,220
| N·m | 2 | 12 | 55 | 130 | 208 | 342 | - | -
| N·m | 2 | 15 | 55 | 130 | 208 | 342 | 588 | 1,140
| N·m | 2 | 20 | 50 | 140 | 290 | 542 | 1,050 | 1,700
| N·m | 2 | 25 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| N·m | 2 | 30 | 50 | 130 | 208 | 342 | 1,200 | 2,000
| N·m | 2 | 35 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| N·m | 2 | 40 | 50 | 140 | 290 | 542 | 1,200 | 2,000
| N·m | 2 | 50 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| N·m | 2 | 60 | 55 | 150 | 310 | 600 | - | -
| N·m | 2 | 70 | 50 | 140 | 300 | 550 | 1,100 | 1,800
| N·m | 2 | 80 | 45 | 120 | 260 | 500 | 1,000 | 1,600
| N·m | 2 | 100 | 40 | 100 | 230 | 450 | 520 | 1,220
Максимальный выходной момент T₂B | N·m | 12 | 3~100 | 3 × номинального выходного момента (для всех типоразмеров)
Номинальная входная скорость n₁ | rpm | 12 | 3~100 | MYB-E070: 5,000 | MYB-E090: 4,000 | MYB-E120: 4,000 | MYB-E155: 3,000 | MYB-E205: 3,000 | MYB-E235: 2,000
Максимальная входная скорость n₁B | rpm | 12 | 3~100 | MYB-E070: 10,000 | MYB-E090: 8,000 | MYB-E120: 8,000 | MYB-E155: 6,000 | MYB-E205: 6,000 | MYB-E235: 4,000
Люфт | arcmin | 1/2 | 3~10 / 12~100 | Одноступенчатые ≤5 ; Двухступенчатые ≤7
Крутильная жёсткость | N·m/arcmin | 12 | 3~100 | MYB-E070: 7 | MYB-E090: 14 | MYB-E120: 25 | MYB-E155: 50 | MYB-E205: 145 | MYB-E235: 225
Допускаемая радиальная нагрузка F₂rB² | N | 12 | 3~100 | MYB-E070: 1,530 | MYB-E090: 3,250 | MYB-E120: 6,700 | MYB-E155: 9,400 | MYB-E205: 14,500 | MYB-E235: 50,000
Допускаемая осевая нагрузка F₂a1B² | N | 12 | 3~100 | MYB-E070: 630 | MYB-E090: 1,300 | MYB-E120: 3,000 | MYB-E155: 4,000 | MYB-E205: 6,200 | MYB-E235: 35,000
Допускаемая осевая нагрузка F₂a2B² | N | 12 | 3~100 | MYB-E070: 765 | MYB-E090: 1,625 | MYB-E120: 3,350 | MYB-E155: 4,700 | MYB-E205: 7,250 | MYB-E235: 25,000
Срок службы | hr | 12 | 3~100 | 20,000* (ориентировочно)
КПД η | % | 1/2 | 3~10 / 12~100 | ≥97% (3~10) ; ≥94% (12~100)
Вес | kg | 1/2 | 3~10 / 12~100 | См. значения по моделям в таблице
Температура эксплуатации | ℃ | 12 | 3~100 | -10 ℃ ~ +90 ℃
Смазка | | 12 | 3~100 | Синтетическая смазка
Класс защиты | | 12 | 3~100 | IP65
Положение монтажа | | 12 | 3~100 | Гибкое положение монтажа
Уровень шума (n₁ = 3000 rpm) | dB | 12 | 3~100 | MYB-E070 ≤58 | MYB-E090 ≤60 | MYB-E120 ≤63 | MYB-E155 ≤65 | MYB-E205 ≤67 | MYB-E235 ≤70
Характеристики / технические спецификации
Серия прецизионных планетарных редукторов HONPINE MYB-E разработана для средних и крупных промышленных машин, требующих высокой грузоподъёмности по крутящему моменту, точного позиционирования и длительной эксплуатации. Доступны шесть типоразмеров корпуса (70–235 мм), передаточные отношения от 3:1 до 100:1 и номинальные выходные крутящие моменты от 40 N·m до 2000 N·m. Конструкция обеспечивает высокую крутильную жёсткость, ударопрочность и эффективную передачу крутящего момента.
Особенности
- Возвратный люфт: ≤5 arcmin (одноступенчатые); ≤7 arcmin (двухступенчатые)
- Высокая крутильная жёсткость и ударная прочность
- Плавное движение и высокая точность позиционирования, совместимо с серво-системами
- Высокий КПД: ≥97% для передаточных чисел 3–10:1; ≥94% для 12–100:1
- Класс защиты IP65, смазка синтетической смазкой
Области применения
Предназначено для серво-приводов и систем управления движением; широко применяется в упаковочных машинах, конвейерных системах, деревообрабатывающем оборудовании, системах материалопереработки и промышленной автоматизации, где требуется надёжная и повторяемая передача крутящего момента.
Технические данные (фрагмент таблицы, по строкам)
Параметр | Ед. изм. | Ступени | Передаточное отношение¹ | MYB-E070 | MYB-E090 | MYB-E120 | MYB-E155 | MYB-E205 | MYB-E235
Номинальный выходной крутящий момент T₂N | N·m | 1 | 3 | 55 | 130 | 208 | 342 | 588 | 1,140
| N·m | 1 | 4 | 50 | 140 | 290 | 542 | 1,050 | 1,700
| N·m | 1 | 5 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| N·m | 1 | 6 | 55 | 150 | 310 | 600 | - | -
| N·m | 1 | 7 | 50 | 140 | 300 | 550 | 1,100 | 1,800
| N·m | 1 | 8 | 45 | 120 | 260 | 500 | 1,000 | 1,600
| N·m | 1 | 10 | 40 | 100 | 230 | 450 | 520 | 1,220
| N·m | 2 | 12 | 55 | 130 | 208 | 342 | - | -
| N·m | 2 | 15 | 55 | 130 | 208 | 342 | 588 | 1,140
| N·m | 2 | 20 | 50 | 140 | 290 | 542 | 1,050 | 1,700
| N·m | 2 | 25 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| N·m | 2 | 30 | 50 | 130 | 208 | 342 | 1,200 | 2,000
| N·m | 2 | 35 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| N·m | 2 | 40 | 50 | 140 | 290 | 542 | 1,200 | 2,000
| N·m | 2 | 50 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| N·m | 2 | 60 | 55 | 150 | 310 | 600 | - | -
| N·m | 2 | 70 | 50 | 140 | 300 | 550 | 1,100 | 1,800
| N·m | 2 | 80 | 45 | 120 | 260 | 500 | 1,000 | 1,600
| N·m | 2 | 100 | 40 | 100 | 230 | 450 | 520 | 1,220
Максимальный выходной момент T₂B | N·m | 12 | 3~100 | 3 × номинального выходного момента (для всех типоразмеров)
Номинальная входная скорость n₁ | rpm | 12 | 3~100 | MYB-E070: 5,000 | MYB-E090: 4,000 | MYB-E120: 4,000 | MYB-E155: 3,000 | MYB-E205: 3,000 | MYB-E235: 2,000
Максимальная входная скорость n₁B | rpm | 12 | 3~100 | MYB-E070: 10,000 | MYB-E090: 8,000 | MYB-E120: 8,000 | MYB-E155: 6,000 | MYB-E205: 6,000 | MYB-E235: 4,000
Люфт | arcmin | 1/2 | 3~10 / 12~100 | Одноступенчатые ≤5 ; Двухступенчатые ≤7
Крутильная жёсткость | N·m/arcmin | 12 | 3~100 | MYB-E070: 7 | MYB-E090: 14 | MYB-E120: 25 | MYB-E155: 50 | MYB-E205: 145 | MYB-E235: 225
Допускаемая радиальная нагрузка F₂rB² | N | 12 | 3~100 | MYB-E070: 1,530 | MYB-E090: 3,250 | MYB-E120: 6,700 | MYB-E155: 9,400 | MYB-E205: 14,500 | MYB-E235: 50,000
Допускаемая осевая нагрузка F₂a1B² | N | 12 | 3~100 | MYB-E070: 630 | MYB-E090: 1,300 | MYB-E120: 3,000 | MYB-E155: 4,000 | MYB-E205: 6,200 | MYB-E235: 35,000
Допускаемая осевая нагрузка F₂a2B² | N | 12 | 3~100 | MYB-E070: 765 | MYB-E090: 1,625 | MYB-E120: 3,350 | MYB-E155: 4,700 | MYB-E205: 7,250 | MYB-E235: 25,000
Срок службы | hr | 12 | 3~100 | 20,000* (ориентировочно)
КПД η | % | 1/2 | 3~10 / 12~100 | ≥97% (3~10) ; ≥94% (12~100)
Вес | kg | 1/2 | 3~10 / 12~100 | См. значения по моделям в таблице
Температура эксплуатации | ℃ | 12 | 3~100 | -10 ℃ ~ +90 ℃
Смазка | | 12 | 3~100 | Синтетическая смазка
Класс защиты | | 12 | 3~100 | IP65
Положение монтажа | | 12 | 3~100 | Гибкое положение монтажа
Уровень шума (n₁ = 3000 rpm) | dB | 12 | 3~100 | MYB-E070 ≤58 | MYB-E090 ≤60 | MYB-E120 ≤63 | MYB-E155 ≤65 | MYB-E205 ≤67 | MYB-E235 ≤70
Характеристики / технические спецификации
- Серия: MYB-E
- Типоразмеры корпуса: 70 / 90 / 120 / 155 / 205 / 235 мм
- Передаточные отношения: 3:1–100:1
- Номинальный крутящий момент: 40–2,000 N·m
- Максимальный крутящий момент: до 3× номинала
- Люфт: ≤5 arcmin (1 ступень); ≤7 arcmin (2 ступени)
- Высокий КПД и совместимость с серво-системами
- Класс защиты IP65, синтетическая смазка
