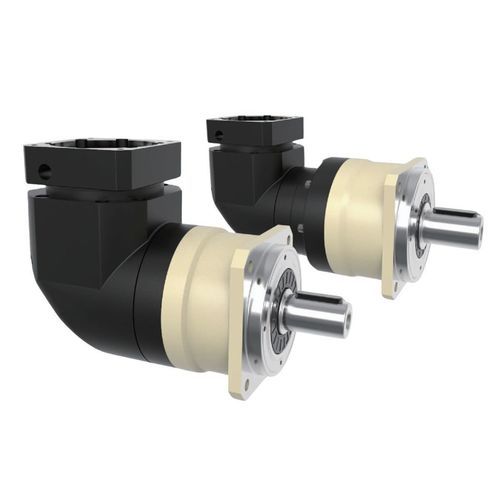

Ортогональная угловая передача MYBR series

90°с фланцемсо сплошным валом

Введение
Серия прецизионных планетарных редукторов HONPINE MYBR с выходом под прямым углом разработана для промышленных автоматизированных систем, где требуются компактная установка, гибкие передаточные отношения и надёжная передача крутящего момента под 90°. Доступна в пяти размерах рамы (60–180 мм), покрывает передаточные отношения от 3:1 до 200:1; номинальный крутящий момент ориентировочно от 40 Н·м до 650 Н·м в зависимости от модели и отношения.

Ключевые особенности

• Компактная конструкция под 90° для ограниченных по месту установок.
• Пять размеров: MYBR060, MYBR090, MYBR115, MYBR142, MYBR180.
• Одно- и двухступенчатые конфигурации для широкого диапазона передаточных отношений (3:1–200:1).
• Ультраточная мёртвая зона: ≤6 arcmin (одноcтупенчатые P0), ≤9 arcmin (двухступенчатые P0).
• Высокий КПД: до ≤95% для многих одноcтупенчатых передаточных отношений (≤92% для некоторых двухступенчатых/высоких передаточных отношений).
• Класс защиты IP65, заводская смазка — синтетическая смазка.

Модельный ряд

• MYBR060
• MYBR090
• MYBR115
• MYBR142
• MYBR180

Технические характеристики (кратко)

• Номинальный выходной момент (типовой): ориентировочно 40 Н·м–650 Н·м (зависит от модели/передаточного отношения); максимальный выходной момент до ≈3× номинала (по модели).
• Номинальная входная частота вращения: MYBR060 до 5 000 об/мин; MYBR090/MYBR115 до 4 000 об/мин; MYBR142/MYBR180 до 3 000 об/мин. Максимальные входные скорости: MYBR060 10 000 об/мин; MYBR090/115 8 000 об/мин; MYBR142/180 6 000 об/мин.
• Крутильная жёсткость (примеры): MYBR060 ≈7 Н·м/arcmin; MYBR090 ≈14; MYBR115 ≈25; MYBR142 ≈50; MYBR180 ≈145.
• Допустимые нагрузки (примеры): радиальные ≈1 530–14 500 N; осевые ≈630–7 250 N (в зависимости от модели).
• Срок службы (типовое проектное значение): ≈20 000 ч (зависит от условий эксплуатации).
• Масса (примеры): одноcтупенчатый MYBR060 ≈2,1 кг → MYBR180 ≈51 кг; двухступенчатые до ≈54 кг.
• Температурный диапазон эксплуатации: -10℃ до +90℃. Уровень шума (n₁ = 3000 rpm): типично ≤63–72 дБ в зависимости от размера.

Технические сведения

• Серия: HONPINE MYBR.
• Конструкция: прецизионный планетарный редуктор, 90° выход, доступен в 1- и 2-ступенчатых исполнениях.
• Смазка: синтетическая смазка, залита на заводе.
• Защита: IP65.
• Применение: упаковочные машины, конвейерные системы, монтажное оборудование, материально-техническая обработка и другие промышленные автоматизированные системы, требующие компактного точного редуктора с угловым выходом.
