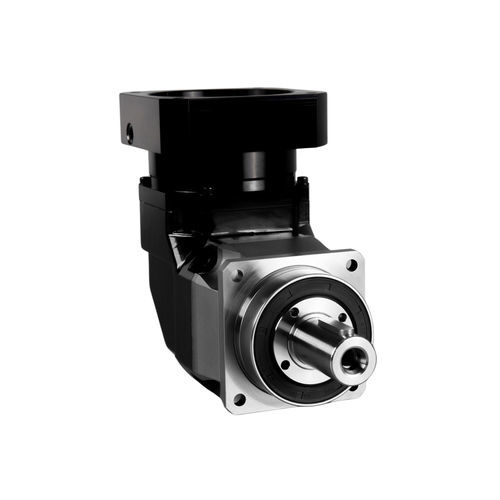

Угловая передача с конической передачей NFR series

ортогональная90°с низким зазором

Введение в продукт Планетарный редуктор с высокой нагрузочной способностью под прямым углом - это система передачи планетарных шестерен с вертикальной компоновкой под углом 90 градусов между входным и выходным валами, оба расположены в одной плоскости. Выходной конец усилен коническими роликовыми подшипниками высокой нагрузки, что позволяет ему выдерживать большие радиальные силы и моменты опрокидывания. Передача мощности и снижение скорости достигаются за счет многоступенчатого зацепления шестерен. Его компактный и экономичный по пространству дизайн делает его идеальным для общих промышленных применений с ограничениями по пространству или требующих вертикальной ориентации входа-выхода, особенно подходит для станков, требующих высокой устойчивости к моментам опрокидывания. - Конические роликовые подшипники высокой нагрузки: Выходной конец включает конические роликовые подшипники высокой нагрузки для выдерживания больших радиальных сил и моментов опрокидывания. - Конфигурация вход-выход под углом 90 градусов: Перпендикулярное расположение валов оптимизирует использование пространства и перенаправляет выходной крутящий момент. - Высокоэффективные спиральные и конические шестерни: Использует спиральные шестерни в сочетании с интегрированным набором конических шестерен, поддерживая эффективность более 90% в многоступенчатой передаче. - Высокая точность и низкий люфт: Точно шлифованные шестерни и механизм блокировки типа цанги минимизируют люфт до ≤2 угловых минут (1/30 градуса), соответствуя строгим требованиям к точности позиционирования сервосистем. - Исключительная нагрузочная способность: Многозубчатое зацепление равномерно распределяет нагрузки. Цементированные и закаленные шестерни в сочетании с игольчатыми подшипниками позволяют достичь выходного крутящего момента до нескольких тысяч Нм и превосходной ударной стойкости. - Низкий уровень шума и стабильная работа: Запатентованная технология снижения шума и конструкция зацепления с катящимися спиральными зубьями снижают рабочий шум, обеспечивая плавную и безвибрационную работу. - Долговечность и безобслуживаемая конструкция: Высококачественные уплотнения и технология постоянной смазки обеспечивают срок службы шестерен более 20 000 часов, даже в суровых условиях с высокими температурами или воздействием пыли. Технические характеристики - Номинальный выходной крутящий момент: Нм - Максимальный ускоряющий крутящий момент: 1,8-кратный номинальный выходной крутящий момент - Крутящий момент аварийной остановки: 3-кратный номинальный выходной крутящий момент - Номинальная входная скорость: до 4000 об/мин (в зависимости от модели) - Максимальная входная скорость: до 8000 об/мин (в зависимости от модели) - Люфт: до ≤2 угловых минут (высокая точность), ≤4 угловых минут (точность), ≤6 угловых минут (стандарт) - Жесткость: до 580 Нм/угловая минута - Максимальная радиальная сила: до 58 000 Н - Максимальная осевая сила: до 59 000 Н - Момент опрокидывания: до 8 500 Нм - Срок службы: 20 000 часов (10 000 часов непрерывной работы) - Эффективность: ≥95% (одноступенчатая), ≥92% (двухступенчатая) - Вес: до 125,3 кг (в зависимости от модели) - Рабочая температура: от -10°C до 90°C - Смазка: Синтетическая смазка - Класс защиты: IP65 - Положение монтажа: Любое направление - Уровень шума: ≤75 дБ(A) (при 3000 об/мин, без нагрузки)
