Планетарный редуктор MYD series
коаксиальныйс параллельными валамис полым валом

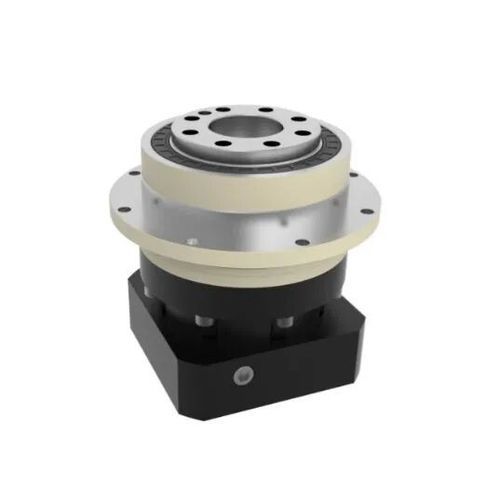

Планетарный редуктор - MYD series - Suzhou Honpine Precision Industry Co., Ltd. - коаксиальный / с параллельными валами / с полым валом
Планетарный редуктор - MYD series - Suzhou Honpine Precision Industry Co., Ltd. - коаксиальный / с параллельными валами / с полым валом
Планетарный редуктор - MYD series - Suzhou Honpine Precision Industry Co., Ltd. - коаксиальный / с параллельными валами / с полым валом - изображение - 2
Добавить в папку «Избранное»
Добавить к сравнению
Более подробная информация на сайте Suzhou Honpine Precision Industry Co., Ltd.

Характеристики

Тип
планетарный
Направление осей
коаксиальный, с параллельными валами
Тип вала
с полым валом, со сплошным валом, Роботный фланец
Крутящий момент
200-500 Nm, 100-200 Nm, 20-50 Nm, 50-100 Nm, 500-1000 Nm, 1-2 kNm
Сборка
с установкой на фланце, маятниковый, с кронштейном
Характеристика конструкции
с фланцем, модульный, полый, миниатюрный
Количество уровней
одноуровневый, двухуровневый
Рабочая характеристика
высокоэффективный, сверхточный, с высокой пропускной способностью, без зазора, малошумный, высокий крутящий момент, с уменьшенным люфтом, для высоких нагрузок, высокой жесткости, высокая производительность, без технического обслуживания, высокая мощность, высокая скорость
Применение
для ветрогенератора, для робототехники, для трансмиссии, для серводвигателя, для промышленного применения, для дробления, для токарного станка, для гидравлической турбины, для намоточного станка, для генератора, для использования в подвесных канатных дорогах, для сушильного цилиндра самосъёмной машины, для резиновой промышленности, для эскалатора, для автоматической системы, для реверсивного стана горячей прокатки, для кабелей и труб, для бумагоделательной машины, для теплового двигателя, для гусеничного транспортера, для конвейера, для техники, для смесителя, для аэратора, для вентилятора, для электрического двигателя, машина, для подъемных работ, для инструментов, для зонта от солнца большого размера, для экскаватора, для двери, для газа, для резального станка, для металлургической промышленности, для телекоммуникационного оборудования, для горного оборудования, для машины для волочения проволоки, тренажерный, для станка, для вариатора, для зданий, для антенны, для измельчения, для использования на морских судах, для горной индустрии, для производства сахара, для трехмерной измерительной машины, для системы подъема, для нагнетания под давлением, для химической промышленности, для суровых природных условий, для использования в авиации, для дискового затвора, для DC-двигателя, для ковшового элеватора, для электронного оборудования, для бумажной промышленности, для подъемно-транспортного оборудования, для подъемного крана, для мешалки, для шагового двигателя, для питающего механизма, для пластмассообрабатывающей промышленности, для регулировки высоты рабочего места, для насоса, для дробилки, для цементной промышленности, двойной, для резервуара для осветления, для пищевой промышленности, для тяжелых работ, для лебедки, для транспортных средств, для профилей, для бочек, для регулировки уровня мебели, для применения в лазерах, для фармацевтических продуктов, для вертикальной дробилки, для правильно-гибочного станка, для центрифуги, для изготовления шин, для экструдера, для крупногабаритного солнечного защитного экрана, для исполнительного устройства, для установки очистки сточных вод, для печатного станка, для регулировки высоты рабочего места, для шланга, для химического реактора, для муфты двигателя, для производства электроэнергии, сустава, для вращающегося поддона, для гидропульпера, для блока охлаждения, для текстиля, для AGV, для медицинского прибора, для нефтехимической промышленности, для ленточного конвейера, для конденсатора, для конвейера, для сварочного аппарата, для использования в автомобиле, для трансмиссионного вала, для роликового пресса, для управления вращением, для упаковочной машины, для колеса, для прокатного стана, для зубчато-реечного привода, для непрерывного функционирования, для тележки, для лифта
Другие характеристики
с механической трансмиссией, с высоким качеством, по индивидуальному заказу, с адаптером для двигателя, IP65
Скорость вращения

МАКС.: 10 000 rpm
(62 831,8531 rad.min-1)

МИН.: 0 rpm
(0 rad.min-1)

Длина хода

МАКС.: 0 rad

МИН.: 0 rad

Коэффициент редукции

МАКС.: 100 unit

МИН.: 4 unit

Вес

МАКС.: 70,4 kg
(155,21 lb)

МИН.: 0,7 kg
(1,54 lb)

Описание

Введение
Прецизионное планетарное редукторное устройство HONPINE MYD Series имеет конструкцию фланцевого выхода с высокой жесткостью, предназначенную для motion-control приложений, требующих исключительной точности позиционирования, высокой передачи крутящего момента и долговременной надежности. Доступно семь размеров корпуса (47 мм–255 мм) и широкий диапазон передаточных отношений; подходит для промышленных роботов, станков с ЧПУ, автоматизированных линий и лазерного оборудования.

Функциональное описание
Сверхнизкий люфт и высокая крутильная жесткость обеспечивают отличную воспроизводимость и плавное, точное движение. Люфт P0 для одноступенчатых моделей ≤1 arcmin; для двухступенчатых (P0) ≤3 arcmin. Конфигурации подходят для сервомоторов и робототехнических сочленений, номинальный выходной момент 14 Н·м–2000 Н·м, максимальный выходной момент до 3× номинала.

Краткие характеристики (ключевые данные)
  • Серия: HONPINE MYD Series
  • Размеры корпуса: MYD047, MYD064, MYD090, MYD110, MYD140, MYD200, MYD255 (47–255 мм)
  • Диапазон передаточных отношений: 4:1–100:1
  • Номинальный выходной момент: 14 Н·м–2000 Н·м (в зависимости от модели)
  • Максимальный выходной момент: до 3× номинала
  • Номинальная входная скорость: типично до 5 000 об/мин для малых корпусов; ниже для больших
  • Максимальная входная скорость: до 10 000 об/мин (зависит от модели)
  • Уровни люфта: P0 ≤1 arcmin (одноступенчатые); ≤3 arcmin (двухступенчатые). P1/P2 доступны по модели
  • КПД: одноступенчатые ≥97 %; распространённые двухступенчатые конфигурации ≥94 %
  • Рабочая температура: -10 °C до +90 °C
  • Смазка: синтетическая смазка (заполнено на заводе)
  • Класс защиты: IP65
  • Типичные массы (1 ступень): 0,7 кг–56,1 кг; (2 ступени): 1,0 кг–70,4 кг
  • Уровень шума (n1 = 3000 rpm): примерно ≤56 dB до ≤70 dB в зависимости от размера


Модели и выбор
Модели MYD047–MYD255 покрывают весь диапазон моментов и передаточных отношений; для значений крутильной жесткости по модели, допустимых нагрузок, изгибающего момента и точных данных по скоростям/моментам см. подробную таблицу спецификаций на странице продукта.

Применения
  • Промышленные роботы (суставы, оси)
  • Станки с ЧПУ (осевые приводы высокой точности)
  • Автоматизированные производственные линии
  • Лазерная обработка и прецизионное производственное оборудование
